Praktyczny poradnik dla instalatora

Dobór odpowiedniego rozdzielacza do grupy pompowej to kluczowy etap projektowania instalacji grzewczej. To właśnie on decyduje o równomiernym rozdziale ciepła, optymalnym przepływie i bezawaryjnej pracy całego układu. W poniższym poradniku przedstawiamy, jak dobrać rozdzielacz ESBE do konkretnego układu, w zależności od liczby obiegów, średnicy przyłączy i rodzaju źródła ciepła.

Dlaczego połączenie rozdzielacza z grupą pompową to dobry wybór?

Połączenie rozdzielacza z grupą pompową pozwala stworzyć kompletny, dobrze zrównoważony układ grzewczy. Takie połączenie gwarantuje optymalny przepływ czynnika grzewczego, stabilniejszą regulację temperatury i mniejsze straty energii w całym systemie. W przypadku instalacji z wieloma obiegami – np. grzejnikowymi, podłogowymi czy z zasobnikiem ciepłej wody użytkowej – rozdzielacz staje się kluczowym elementem zapewniającym równomierne zasilanie poszczególnych stref.

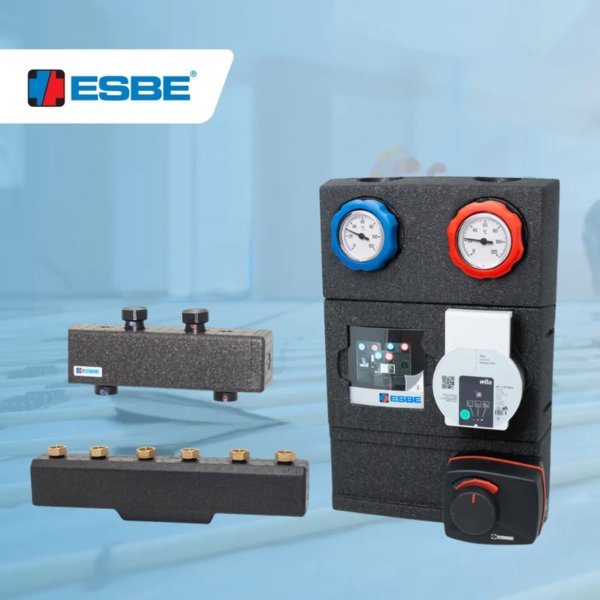

Rozdzielacze ESBE serii GMA300 i GMA400/GMA500 są idealnie dopasowane do grup pompowych ESBE – dzięki temu ich łączenie jest szybkie, szczelne i w pełni bezpieczne.

Jak dobrać rozdzielacz ESBE do grupy pompowej?

Liczba obiegów

W układach o prostej konfiguracji, obejmujących dwa obiegi – np. grzejnikowy i przygotowania ciepłej wody użytkowej (CWU) – zastosowanie znajdą wszystkie rozdzielacze z serii GMA.

Jeśli jednak system jest bardziej rozbudowany (trzy do pięciu obiegów), warto sięgnąć po modele GMA400 lub GMA500, które zapewniają odpowiedni przepływ i stabilną pracę w złożonych układach.
Model GMA500 ma dodatkowo zintegrowane sprzęgło hydrauliczne, które ułatwia równoważenie przepływów między źródłem ciepła a poszczególnymi obiegami grzewczymi.

W przypadku instalacji o jeszcze większej liczbie obiegów ESBE oferuje wykonania na zamówienie, idealnie dopasowane do specyficznych wymagań danego projektu.

Średnica przyłączy (DN)

Dla grup ESBE DN20 odpowiednim wyborem będzie rozdzielacz GMA300, który zapewnia optymalny przepływ i kompaktowe wymiary przy mniejszych instalacjach.

Jeżeli w systemie zastosowano grupy pompowe o średnicy DN25 lub DN32, zaleca się wykorzystanie modeli GMA400 lub GMA500.

Prawidłowe dopasowanie średnicy rozdzielacza ma kluczowe znaczenie dla utrzymania właściwego przepływu, uniknięcia strat ciśnienia oraz zachowania równowagi hydraulicznej w całym układzie grzewczym.

Rodzaj źródła ciepła

W instalacjach z kotłem na paliwo stałe kluczowe jest utrzymanie odpowiedniej temperatury powrotu, aby zabezpieczyć wymiennik i przedłużyć jego trwałość.

W systemach z pompą ciepła optymalnym rozwiązaniem jest rozdzielacz GMA500 ze sprzęgłem hydraulicznym, które stabilizuje przepływ, chroni pompę przed przeciążeniem i wspiera jej efektywną pracę.

Miejsce montażu

Jeśli przestrzeń w pomieszczeniu technicznym jest ograniczona, dobrym wyborem będą kompaktowe rozdzielacze GMA300 lub GMA400 – łatwe w montażu i o przemyślanej konstrukcji.

Natomiast GMA500 to propozycja dla instalacji o większej mocy lub rozbudowanej konfiguracji, gdzie liczy się funkcjonalność i elastyczność systemu.

Czy rozdzielacz hydrauliczny jest konieczny zawsze?

Nie każda instalacja wymaga zastosowania rozdzielacza. W niewielkich, prostych instalacjach, gdzie działają jedynie dwa obiegi o podobnych parametrach pracy, wystarczy zastosowanie samych grup pompowych.

Jednak przy bardziej rozbudowanych systemach – z kilkoma obiegami, różnymi temperaturami zasilania lub źródłami ciepła – rozdzielacz pełni kluczową funkcję. Rozdzielacz znacząco poprawia stabilność hydrauliki, równoważy przepływy i umożliwia precyzyjne sterowanie każdą strefą.

W instalacjach opartych na pompach ciepła, kotłach na paliwo stałe lub z zastosowaniem bufora, jego obecność jest nieodzowna – gwarantuje bezpieczeństwo, stabilność i maksymalną efektywność pracy systemu.

Rozdzielacz w grupach pompowych – kiedy jest potrzebny, a kiedy nie?

W instalacjach posiadających kilka obiegów o różnych parametrach pracy – np. dwa obiegi grzejnikowe plus obieg ogrzewania podłogowego – zastosowanie rozdzielacza ze sprzęgłem hydraulicznym (ESBE GMA500) jest wskazane. Rozdzielacz stabilizuje przepływy, miesza i rozdziela strumienie czynnika między źródłem ciepła a grupami pompowymi (GFA200, GRA200), co zapewnia bezpieczną i równomierną pracę całego systemu.

W przypadku instalacji ze zbiornikiem akumulacyjnym sprzęgło hydrauliczne jest już wbudowane w układ, więc wystarczy prosty rozdzielacz bez sprzęgła (ESBE GMA400), pełniący funkcję separatora zasilania i powrotu. Taki wybór pozwala zachować stabilność i efektywność całego systemu.

Przykłady konfiguracji rozdzielacza i grupy pompowej ESBE

W domach jednorodzinnych z dwoma obiegami (np. grzejniki i ogrzewanie podłogowe) optymalnym rozwiązaniem jest zestaw GMA300 połączony z grupą pompową z zaworem i siłownikiem GRA300 DN20. Dla instalacji posiadających trzy lub więcej obiegów lepszym wyborem jest GMA400.

Nowoczesne systemy z pompą ciepła i buforem wymagają GMA500 oraz grupy pompowej z zaworem termostatycznym GFA300 DN25/32, zapewniając stabilne przepływy i pełną kompatybilność z urządzeniami niskotemperaturowymi.

Warto również przewidzieć przyszłą rozbudowę – rozdzielacz z dodatkowymi przyłączami ułatwi dodanie kolejnego obiegu, np. C.W.U. lub garażowego, bez konieczności wymiany całego układu.

Zalety rozdzielaczy ESBE

• Izolacja EPP w standardzie EnEV minimalizuje straty energii.
• Pełna kompatybilność z grupami pompowymi eliminuje konieczność przeróbek.
• Sprzęgło hydrauliczne w modelu GMA500 zapewnia stabilną pracę z pompami ciepła i buforami.
• Modularna budowa znacząco ułatwia montaż i serwisowanie.

Najczęściej zadawane pytania (FAQ)

Czy można stosować grupę pompową bez rozdzielacza?

Tak, ale wyłącznie w prostych instalacjach, gdzie wszystkie obiegi mają podobne parametry i nie wymagają osobnego sterowania. W bardziej złożonych systemach, szczególnie z różnymi temperaturami zasilania, zastosowanie rozdzielacza znacząco poprawia stabilność pracy i chroni źródło ciepła.

Czy rozdzielacz ESBE pasuje tylko do grup pompowych ESBE?

Rozdzielacze ESBE są projektowane przede wszystkim do współpracy z grupami pompowymi tego producenta, co zapewnia idealne dopasowanie DN, rozstawów i szybki montaż. Mogą być jednak stosowane także z grupami innych producentów, jeśli parametry techniczne (średnice, przepływy, gwinty) są zgodne.

Czym różni się GMA400 od GMA500?

Podstawowa różnica to obecność zintegrowanego sprzęgła hydraulicznego w GMA500, które umożliwia separację źródła ciepła i obiegów grzewczych, zwiększając stabilność pracy układu, zwłaszcza przy pompach ciepła i buforach. GMA300 i niektóre modele GMA400 nie mają sprzęgła, ale również pozwalają na uporządkowane podłączenie wielu obiegów.

Czy rozdzielacz musi być izolowany?

Nie jest to obowiązkowe, ale zalecane. Izolacja, np. z pianki EPP, ogranicza straty ciepła, co przekłada się na mniejsze zużycie energii. Wszystkie rozdzielacze ESBE mają fabryczną izolację zgodną z aktualnymi wymaganiami efektywności energetycznej (EnEV 2014 lub nowsze).

Ile obiegów mogę podłączyć do rozdzielacza ESBE?

• GMA300 – maksymalnie 3 obiegi
• GMA400/500 – standardowo 2–3 obiegi; możliwość wykonania na zamówienie do 5 obiegów

Czy stosowanie rozdzielacza hydraulicznego wpływa na pracę pompy ciepła?

Tak. Modele ze sprzęgłem hydraulicznym, np. GMA500, stabilizują przepływ i zapobiegają przeciążeniom pompy obiegowej. Dzięki temu urządzenie działa bardziej płynnie, lepiej modulując moc i oszczędzając energię.

Kiedy potrzebny jest rozdzielacz w grupach pompowych?

Rozdzielacz ze sprzęgłem (np. GMA500) jest niezbędny w instalacjach z wieloma obiegami o różnych parametrach, zapewniając równomierny przepływ między źródłem ciepła a grupami pompowymi. Jeśli instalacja zawiera zbiornik akumulacyjny, wystarczy prosty rozdzielacz bez sprzęgła (np. GMA400) do oddzielenia zasilania i powrotu.
