Współczesne instalacje grzewcze wymagają coraz bardziej zaawansowanej armatury, by sprostać rosnącym oczekiwaniom w zakresie efektywności, komfortu oraz ochrony źródeł ciepła. Istotną rolę w prawidłowej pracy systemu odgrywają zawory obrotowe, które odpowiadają za mieszanie i przełączanie.

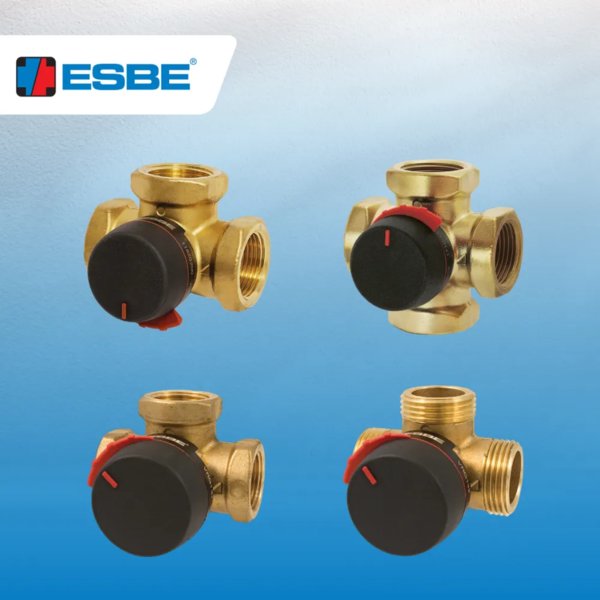

W ofercie ESBE dostępne są zawory w szerokim zakresie średnic (od DN15 do DN150) oraz z różnymi typami przyłączy (gwint zewnętrzny i wewnętrzny, złączki zaciskowe, śrubunek oraz kołnierz).

Wybór odpowiedniego zaworu zależy przede wszystkim od funkcji, jaką ma on pełnić w instalacji:

Seria VRG130 – precyzyjne mieszanie temperatury w instalacji

Jednym z najczęściej wykorzystywanych rozwiązań są zawory trójdrogowe serii VRG130, przeznaczone głównie do funkcji mieszania. Stosuje się je zarówno w instalacjach ogrzewania podłogowego, jak i grzejnikowego, gdzie wymagane jest zapewnienie odpowiedniej temperatury zasilania obiegu grzewczego.

Zasada działania zaworu polega na mieszaniu gorącej wody pochodzącej ze źródła ciepła z chłodniejszą wodą powracającą z instalacji. ESBE VRG131 wyróżnia się tym, że każdy z trzech dostępnych króćców może pełnić funkcję zasilającą. Dzięki temu możliwe jest utrzymanie stabilnych parametrów pracy systemu oraz zapewnienie użytkownikom budynku wysokiego komfortu cieplnego.

Seria VRG130 wyróżnia się bardzo niskim przeciekiem wewnętrznym, co przekłada się na wysoką precyzję regulacji. Korpus wykonany z odpornego na odcynkowanie mosiądzu DZR gwarantuje wieloletnią trwałość, a konstrukcja zaworu umożliwia łatwe połączenie z siłownikami ESBE serii ARA dzięki systemowi QuickFit. Zawory mogą pracować również z mieszaninami glikolu o stężeniu do 50%, co sprawia, że znajdują zastosowanie także w instalacjach pomp ciepła oraz układach chłodniczych.

Rys. 1. Ogrzewanie podłogowe i grzejnikowe – dobór produktu w zależności od powierzchni ogrzewanej podłogi

Rys. 2. VRG130, 330 – zawory pracują na zasadzie mieszania (lub rozdzielania) strumienia wody o wysokiej temperaturze z kotła z wodą o niższej temperaturze powracającą z instalacji grzewczej, co pozwala uzyskać wymaganą temperaturę w instalacji. Czarny element przedstawia zawieradło, które wraz z siłownikiem może poruszać się w zakresie 90°.

VRG230 – gdy potrzebna jest zmiana kierunku przepływu

Nie każda instalacja wymaga funkcji mieszania medium. W wielu układach kluczowe jest przełączanie przepływu pomiędzy różnymi odbiornikami lub źródłami ciepła. W takich przypadkach stosuje się zawory obrotowe serii VRG230.

Specjalna konstrukcja zawieradła sprawia, że zawory te są przystosowane do pracy w trybie przełączającym. Pozwalają one na zmianę kierunku przepływu czynnika grzewczego pomiędzy instalacją centralnego ogrzewania a zasobnikiem ciepłej wody użytkowej, a także pomiędzy dwoma niezależnymi źródłami ciepła pracującymi w jednym systemie.

Symetryczna konstrukcja przepływu ułatwia montaż, a możliwość współpracy z siłownikami automatycznymi pozwala na pełną integrację z nowoczesnymi systemami sterowania. Dzięki temu VRG230 jest szczególnie ceniony w instalacjach wyposażonych w pompy ciepła, kotły oraz układy hybrydowe.

Rys. 3. VRG230 - Zawory posiadają specjalne ukształtowanie elementów wewnętrznych i przeznaczone są do pracy jako zawory przełączające. Można je montować zarówno w pozycji „Rozdzielanie ” jak i „Mieszanie”

VRG330 – odpowiedź na potrzeby instalacji o dużych przepływach

W większych obiektach mieszkalnych, komercyjnych i przemysłowych standardowe zawory mieszające mogą nie spełniać wymagań związanych z przepływem. Z myślą o tego typu zastosowaniach opracowano serię VRG330.

Zawory te łączą funkcję mieszania i przełączania, jednocześnie utrzymując wysokie wartości współczynnika przepływu Kvs na wskazanych króćcach (oznaczonych symbolami geometrycznymi). Dzięki specjalnej konstrukcji mogą obsługiwać znacznie większe ilości medium niż standardowe zawory mieszające, co sprawia, że są odpowiednim rozwiązaniem dla rozbudowanych systemów grzewczych oraz instalacji wymagających wysokiej wydajności hydraulicznej.

W praktyce oznacza to możliwość zastosowania jednego rozwiązania zarówno do regulacji temperatury czynnika, jak i sterowania kierunkiem przepływu pomiędzy poszczególnymi odbiornikami ciepła. Co więcej, dla tej samej średnicy można uzyskać wyższe wartości przepływu.

VRG140 – skuteczna ochrona kotłów na paliwo stałe

Osobną grupę stanowią zawory czterodrogowe VRG140, projektowane przede wszystkim z myślą o współpracy z kotłami na paliwo stałe. W takich instalacjach szczególnie niebezpieczna jest zbyt niska temperatura powrotu, ponieważ może prowadzić do kondensacji spalin, korozji niskotemperaturowej oraz skrócenia żywotności kotła.

Zawory VRG140 działają na zasadzie podwójnego mieszania. Dzięki temu jednocześnie regulują temperaturę zasilania instalacji i podnoszą temperaturę wody wracającej do kotła. Takie rozwiązanie ogranicza ryzyko korozji oraz sprzyja stabilnej pracy urządzenia grzewczego.



Rys. 4 VRG140 - Zawory 4-drogowe serii VRG posiadają funkcję podwójnego mieszania, w wyniku czego mieszanie wody z kotła z wodą powracającą z instalacji generuje dwa strumienie wody zmieszanej: zasilający instalację grzewczą oraz wracający do kotła. Takie działanie pozwala na podniesienie temperatury wody powrotnej, co ogranicza ryzyko korozji i zwiększa trwałość kotła.
