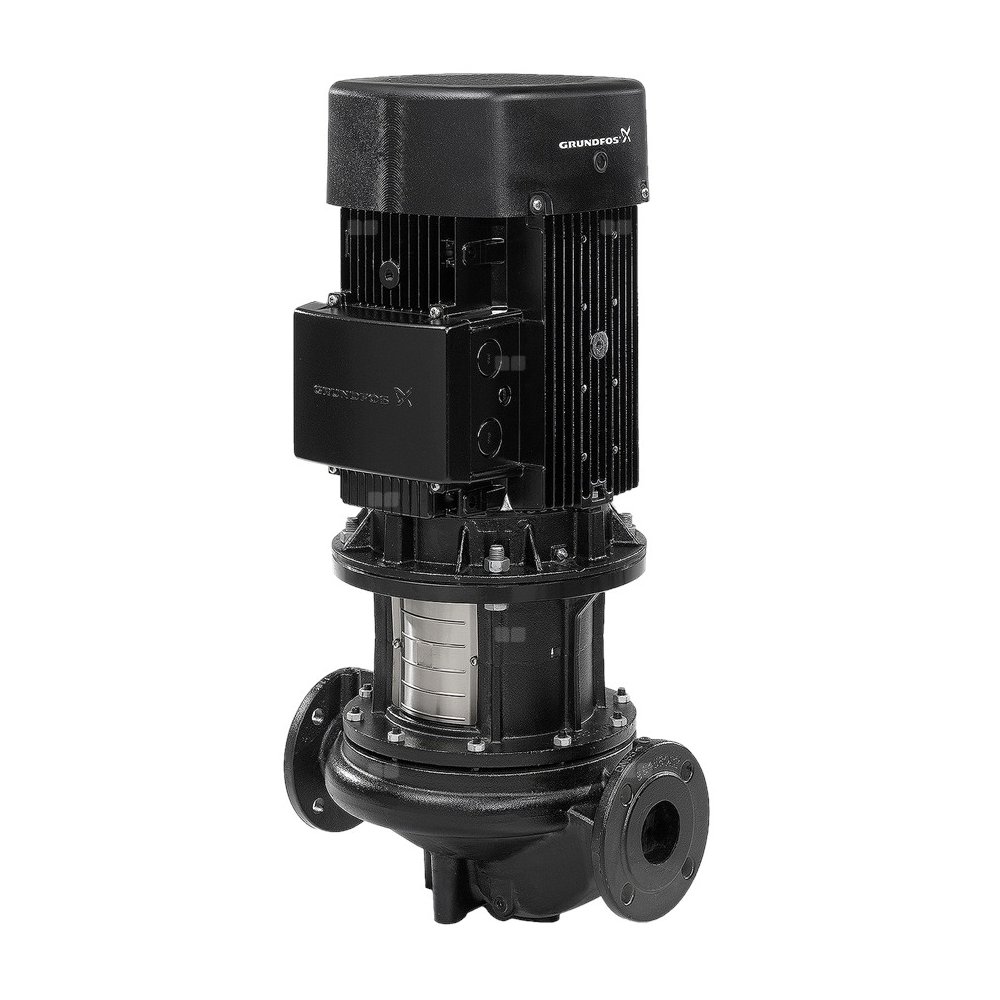

Jednostopniowa pompa Inline TP 100-70/4 A-F-A-BQQE-HW3

TP 100-70/4 A-F-A-BQQE-HW3 Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line). Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów. Pompa jest wyposażona w nieodciążone uszczelnienie z mieszkiem gumowym. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 16 wg DIN (EN 1092-2 i ISO 7005-2). Pompa jest wyposażona w asynchroniczny silnik elektryczny chłodzony wentylatorem. Układy sterowania: Frequency converter: Brak Ciecz: Czynnik tloczony: Woda Zakres temperatury cieczy: -25 .. 120 °C Temperatura cieczy podczas pracy: 20 °C Gęstość: 998.2 kg/m³ Techniczne: Prędkość pompy, na której oparte są dane pompy: 1428 obr/min Przepływ znamionowy: 79.1 m³/h Wysokość podnoszenia: 4.75 m Rzeczywista średnica wirnika: 150 mm Kod uszczelnienia wału. 1: Typ 2: Pierścień obrotowy 3: Pierścień stacjonarny 4: Części gumowe: BQQE Kod uszczelnienia wału: BQQE Tolerancja krzywej: ISO9906:2012 3B2 Materiały: Korpus pompy: Żeliwo szare Obudowa pompy: EN-GJL-250 Korpus pompy: ASTM class 35 Wirnik: Cast iron Wirnik: EN-GJL-200 Wirnik: ASTM class 30 Instalacja: Zakres temperatury otoczenia: -20 .. 55 °C Maksymalne ciśnienie pracy: 16 bar Maks. ciśnienie przy temp: 16 bar / 120 °C Standard połączeń rurowych: EN 1092-2 Rodzaj przyłącza: DIN Rozmiar połączenia: DN 100 Ciśnienie znamionowe do podłączenia: PN 16 Długość montażowa: 550 mm Rozmiar kołnierza silnika: FF165 Dane elektryczne: Typ silnika: INNOMOTICS Nominalna moc silnika - P2: 1.5 kW Częstotliwość podstawowa: 50 Hz Napięcie nominalne: 3 x 220-240D/380-420Y V Prąd znamionowy: 5.5/3.15 A Prąd uruchomienia: 730 % Cos fi -współczynnik mocy: 0.8 Prędkość nominalna: 1445 obr/min Wydajność: IE3 85,3% Klasa efektywności IE: IE3 Sprawność silnika przy pełnym obciążeniu: 85.3 % Sprawność silnika przy obciążeniu 3/4: 86 % Sprawność silnika przy obciążeniu 1/2: 85.2 % Liczba biegunów: 4 Rodzaj ochrony (IEC 34-5): IP55 Klasa izolacji (IEC 85): F Nr silnika: 83V02206 Inne: Minimalny wskaźnik sprawności, MEI ≥: 0.70 Masa netto: 91.6 kg Waga brutto: 110 kg Koszt wysyłki: 0.39 m³ duński nr VVS: 381716070 Fiński numer LVI: 4616113 Norweski NRF nr.: 9043596 Kraj pochodzenia: HU Numer taryfy celnej nr.: 84137051
