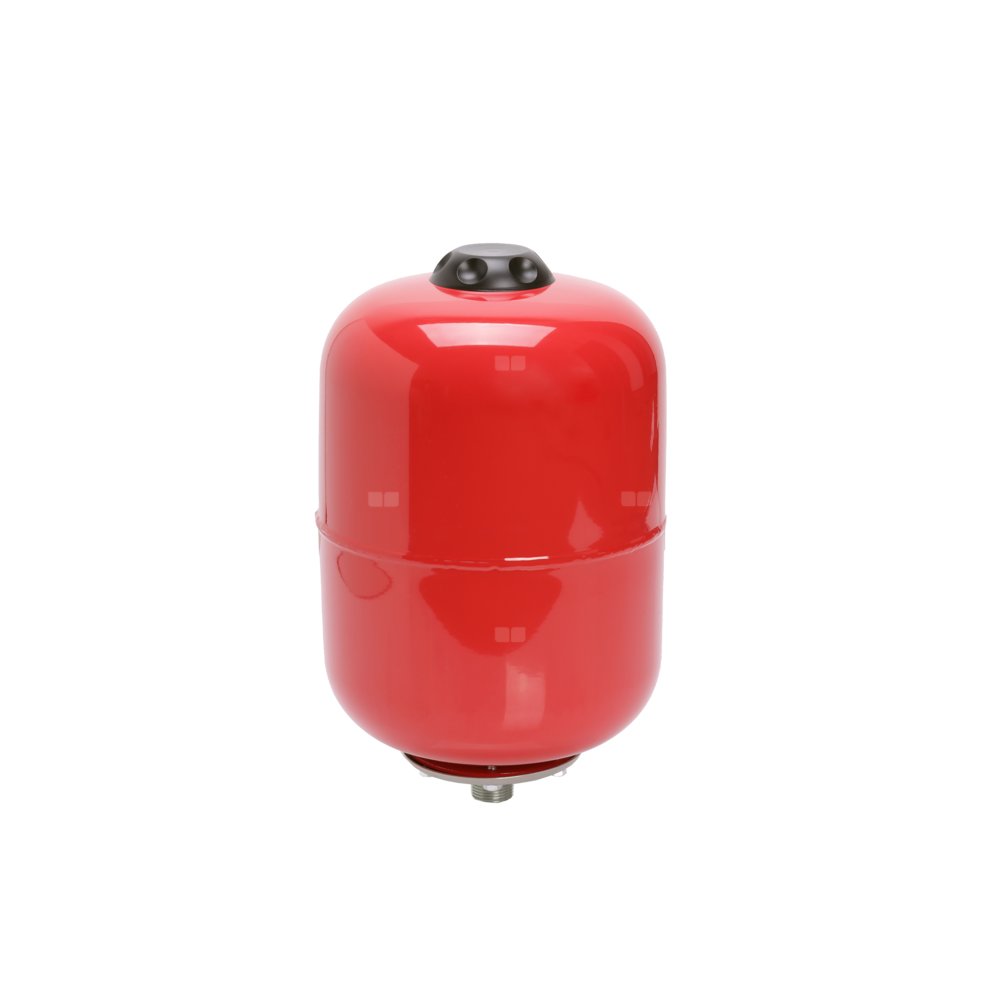

Naczynie przeponowe CO 19 IBO ITALY

Naczynie przeponowe C.O. IBO ITALY 19
Naczynia przeponowe C.O. IBO ITALY to stojące i wiszące zbiorniki wyrównawcze przeznaczone do zamkniętych układów grzewczych i solarnych. Jako producent projektujemy serię tak, aby precyzyjnie kompensowała zmiany objętości czynnika grzewczego, stabilizując ciśnienie i chroniąc instalację przed awariami wywołanymi nagłymi skokami ciśnienia. Seria dostępna jest w pojemnościach od 5 do 100 litrów.

Dla kogo
Firmy instalacyjne HVAC – dostarczamy sprawdzone, gotowe do montażu komponenty potrzebne do budowy bezpiecznych zamkniętych instalacji grzewczych i solarnych.
Projektanci układów sanitarnych i grzewczych – oferujemy naczynia z konkretnymi danymi wymiarowymi i ciśnieniowymi, upraszczającymi planowanie przestrzeni kotłowni.
Hurtownie i sklepy techniczne – umożliwiamy wzbogacenie oferty o kompletną serię armatury zabezpieczającej instalacje cieplne w różnych pojemnościach.
Działy utrzymania ruchu – zapewniamy naczynia do zabezpieczania rozbudowanych obiegów solarnych i cieplnych w obiektach przemysłowych i rolniczych.
Zastosowanie
Zabezpieczenie zamkniętych instalacji centralnego ogrzewania przed nadmiernym wzrostem ciśnienia wynikającym z rozszerzalności cieplnej czynnika.
Praca w instalacjach solarnych z czynnikiem grzewczym zawierającym do 50% glikolu etylenowego lub propylenowego.
Stabilizacja ciśnienia w systemach grzewczych budynków mieszkalnych, obiektów rolniczych oraz dużych instalacji przemysłowych.
Współpraca z zamkniętymi obiegami wody grzewczej i mieszanin chłodniczych w układach kotłowych i kolektorowych.
Naczynia przeponowe C.O. IBO ITALY nie są przystosowane do kontaktu z olejami, rozpuszczalnikami, płynami chemicznymi, substancjami ropopochodnymi ani płynami z grupy 1 według dyrektywy 2014/68/UE.

Cechy, opis i dane techniczne
Seria C.O. IBO ITALY producenta Dambat obejmuje naczynia przeponowe do instalacji grzewczych i solarnych, dostępne w dwóch konfiguracjach montażowych: naczynia wiszące o pojemnościach 5, 8, 12, 19 i 24 litrów oraz naczynia stojące (pionowe) o pojemnościach 36, 50, 80 i 100 litrów. Taki dobór wariantów pozwala na właściwe dopasowanie urządzenia zarówno do małych instalacji domowych, jak i rozbudowanych układów przemysłowych.

Korpus naczynia wykonano z grubej stali węglowej pokrytej zewnętrznym lakierem ochronnym, zapewniającym odporność na korozję. Wewnątrz stalowego płaszcza umieszczona jest wymienna membrana EPDM, charakteryzującego się wysoką wytrzymałością na rozciąganie i odpornością na ciągłe działanie temperatur do 100°C. Membrana całkowicie oddziela czynnik grzewczy od sprężonej poduszki powietrznej, zapobiegając korozji wewnętrznej korpusu.

Naczynia serii wyposażone są w uszczelniony zawór powietrza umożliwiający okresową kontrolę i uzupełnianie ciśnienia wstępnego przy użyciu standardowego kompresora. Przyłącze hydrauliczne stanowi wymienna, ocynkowana flansza o średnicy ¾" lub 1", ułatwiająca wpięcie naczynia do istniejącego układu rur. Zastosowanie zaworu kulowego ze śrubunkiem przy montażu umożliwia pełny demontaż naczynia bez opróżniania reszty instalacji grzewczej.

Dane techniczne
Przepona: TAK,
Pozycja instalacji: Pionowa,
Przyłącze: 3/4",
Manometr: NIE,
Maksymalne testowane ciśnienie: 12.0 bar,
Ciśnienie wstępne: 1.7 ±10%,
Ciśnienie robocze: 8bar,
Temperatura robocza: od -10°C do 100°C,
,
MATERIAŁY

• Korpus: Stal węglowa pokryta lakierem,
• Flansza: ocynk
• Przepona: EPDM.
