Naczynie przeponowe CO 50 BASIC

Naczynie przeponowe C.O. 50 BASIC

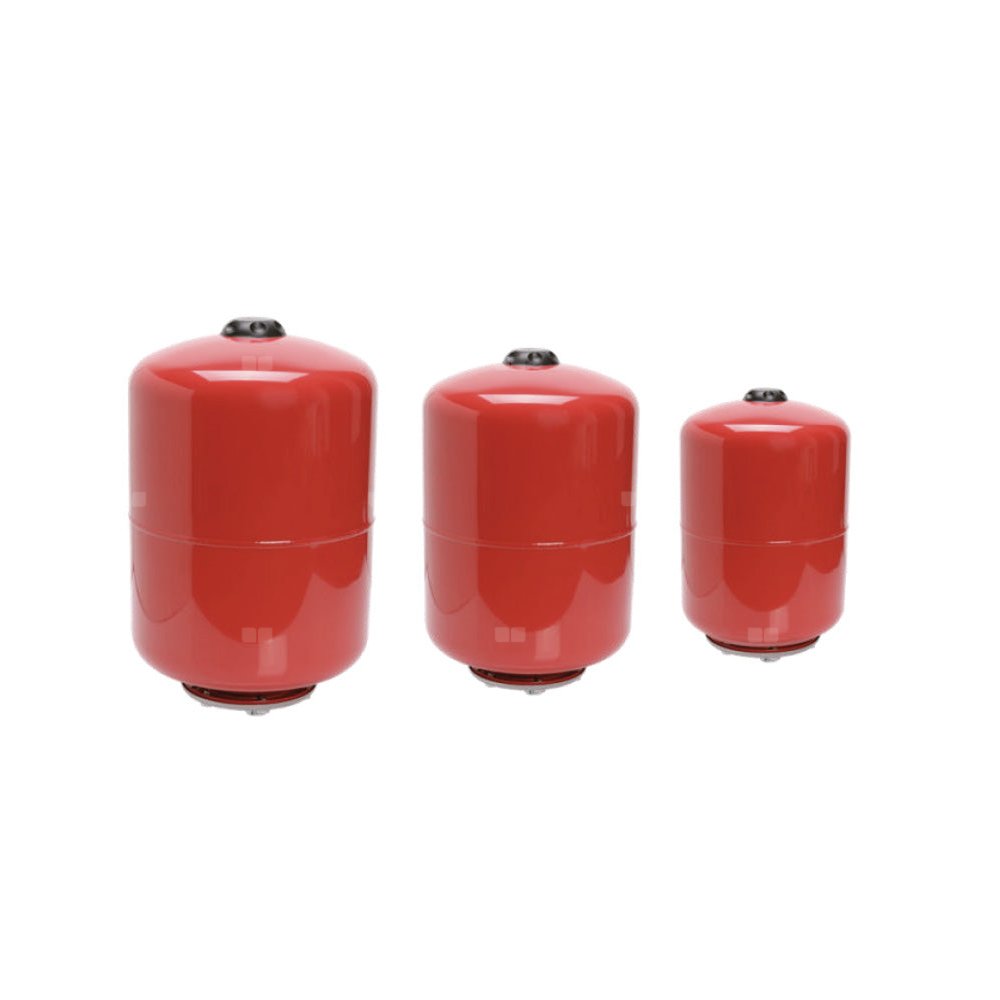

Naczynia przeponowe IBO C.O. BASIC to zbiorniki wyrównawcze przeznaczone do zamkniętych układów grzewczych i solarnych. Jako producent projektujemy serię BASIC tak, aby skutecznie kompensowała zmiany objętości czynnika grzewczego, stabilizując ciśnienie i chroniąc instalację przed nadmiernym jego wzrostem. Seria dostępna jest w pojemnościach od 8 do 100 litrów, w wersjach wiszących i stojących.

Dla kogo
Firmy instalacyjne HVAC – dostarczamy sprawdzone, gotowe do montażu komponenty do budowy bezpiecznych zamkniętych instalacji grzewczych i solarnych.
Projektanci układów grzewczych – oferujemy naczynia z konkretnymi danymi ciśnieniowymi i pojemnościowymi, ułatwiającymi dobór i planowanie instalacji.
Hurtownie i sklepy techniczne – umożliwiamy wzbogacenie oferty o ekonomiczną serię naczyń przeponowych C.O. dostępną w szerokim zakresie pojemności.
Serwisanci i działy utrzymania ruchu – zapewniamy naczynia z wymienną membraną EPDM, ułatwiające obsługę serwisową bez wymiany całego urządzenia.
Zastosowanie
Utrzymanie i wyrównywanie ciśnienia w zamkniętych instalacjach centralnego ogrzewania – kompensacja zmian objętości czynnika wynikających z jego nagrzewania.
Praca w instalacjach solarnych z czynnikiem zawierającym do 50% glikolu.
Zabezpieczenie układów grzewczych w budynkach mieszkalnych, obiektach rolniczych i małych instalacjach przemysłowych.
Współpraca z zamkniętymi obiegami wody grzewczej w układach kotłowych i kolektorowych.
Naczynia przeponowe IBO C.O. BASIC nie są przystosowane do kontaktu z olejami, rozpuszczalnikami, płynami chemicznymi, substancjami ropopochodnymi ani płynami z grupy 1 według dyrektywy 2014/68/UE.

Cechy, opis i dane techniczne
Seria IBO C.O. BASIC producenta Dambat obejmuje naczynia przeponowe do instalacji grzewczych i solarnych, dostępne w dwóch konfiguracjach montażowych: naczynia wiszące o pojemnościach 8, 12, 19 i 24 litrów oraz naczynia stojące o pojemnościach 36, 50, 80 i 100 litrów. Taki dobór wariantów pozwala na dopasowanie urządzenia zarówno do małych instalacji domowych, jak i większych układów użytkowych.

Korpus naczynia wykonano ze stali węglowej pokrytej zewnętrznym lakierem ochronnym zapewniającym odporność na korozję. Wewnątrz stalowego płaszcza umieszczona jest wymienna membrana z syntetycznego kauczuku EPDM, charakteryzującego się wysoką wytrzymałością na rozciąganie oraz odpornością na działanie wysokich temperatur. Membrana całkowicie oddziela czynnik grzewczy od sprężonej poduszki powietrznej, zapobiegając korozji wewnętrznej korpusu.

Naczynia serii BASIC wyposażone są w zawór regulujący ciśnienie wewnątrz zbiornika oraz wymienną flanszę ze stali ocynkowanej z przyłączem ¾" lub 1", umożliwiającą wpięcie naczynia do istniejącego układu rur.

Dane techniczne
Przepona: TAK,
Pozycja instalacji: Pionowa,
Przyłącze: 3/4",
Manometr: NIE,
Maksymalne testowane ciśnienie: 12.0 bar,
Ciśnienie wstępne: 1.5 ±10%,
Ciśnienie robocze: 8.0 bar,
Temperatura robocza: od 0°C do 99°C,

MATERIAŁY

• Korpus: Stal węglowa pokryta lakierem,
• Przepona: EPDM.
