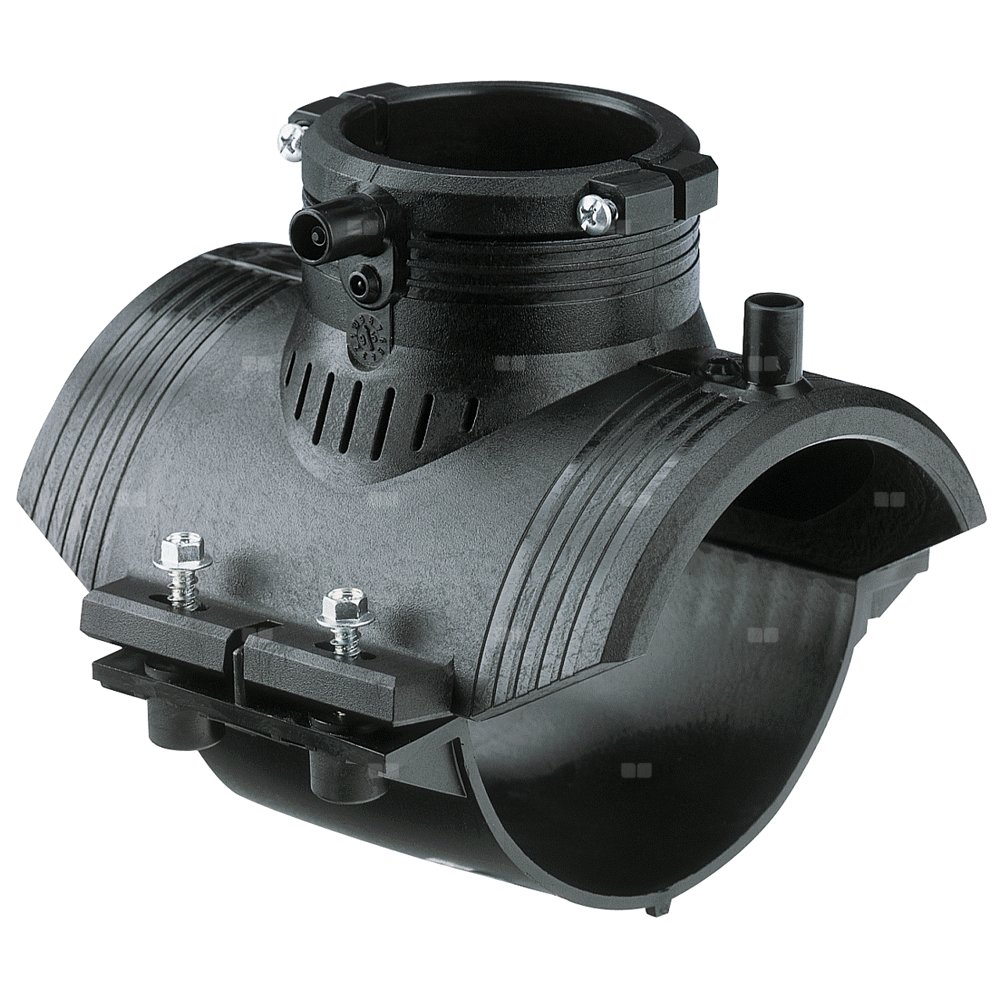

Obejma siodłowa PE100 SDR11 d400-63

Kod IK

GF193131177

Kod EAN

7611704478748

Kod producenta

193131177

Marka

GEORG FISCHER

Model

Elgef Plus

Cena katalogowa netto

441,96 EUR / szt.

Cena katalogowa brutto

543,61 EUR / szt.

Obejma siodłowa (siodło elektrooporowe) to baza modułowego systemu wykonywania przyłączy na rurociągach polietylenowych (PE).
Kształtka ta służy jako gniazdo montażowe, w którym instaluje się elementy, takie jak króciec z frezem, zawory kątowe.
Każda obejma siodłowa (niezależnie od średnicy rury głównej) posiada identyczne, nagwintowane gniazdo o średnicy d63 mm.
Pozwala to na wkręcenie i zgrzanie w nim dowolnego komponentu modułowego.
Dla mniejszych i średnich średnic rurociągu głównego siodło wyposażone jest w dolny pas zaciskowy z polietylenu.
Pozwala on na mechaniczne, stabilne skręcenie kształtki na rurze przed uruchomieniem procesu zgrzewania.
Kształtki produkowane są z polietylenu PE100 w klasyfikacji grubości ścianki SDR11.
Materiał ten gwarantuje pełną odporność na korozję, prądy błądzące, zarastanie oraz pękanie naprężeniowe.
Zakres ciśnienia roboczego: woda: Do 16 bar (PN16), gaz: Do 10 bar (PN10).
Kształtki posiadają specjalne trzpienie wyskakujące do góry w trakcie procesu zgrzewania.
Daje to instalatorowi natychmiastowe potwierdzenie, że w strefie łączenia wytworzyło się odpowiednie ciśnienie pęcznienia.
Każda mufa wyposażona jest w uniwersalne końcówki konektorowe 4 mm do podłączenia przewodów zgrzewarki oraz etykietę z kodem kreskowym (SmartCode).
Kod ten zawiera zaszyfrowane parametry (czas zgrzewania, czas chłodzenia, napięcie), które są automatycznie odczytywane przez skaner zgrzewarki elektrooporowej, wykluczając błąd ludzki podczas wprowadzania danych.

Do pobrania

193131177KP.pdf

GF Atest PZH Elgef 05.08.2028.pdf

GF Atest PZH 25.03.2028.pdf

GF DWU woda.pdf

GF DWU gaz.pdf

Dane logistyczne

Opakowanie zbiorcze 1

Ilość

Masa brutto [kg]

2,848

Opakowanie zbiorcze 2

Jednostka zbiorcza opak.

paleta

Ilość

216
