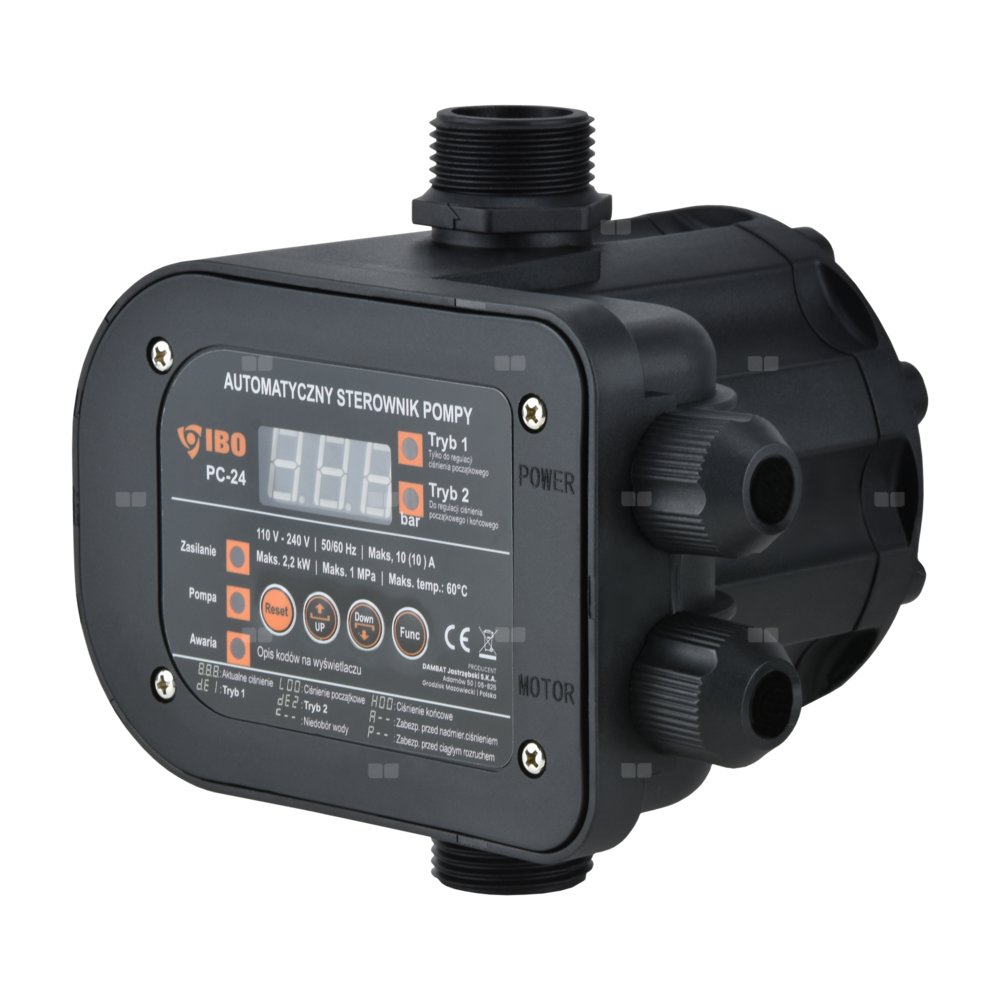

PC-24 - 1" Automatyczny sterownik pompy - dwufunkcyjny

Kontroler PC-24 przeznaczony jest do sterowania pompą poprzez włączanie i wyłączanie urządzenia. Włączanie uzależnione jest od spadku ciśnienia wody w instalacji wodnej poniżej ustawionego na automacie ciśnienia minimalnego oraz od powstania przepływu w rurze, na której zainstalowany jest automat PC-24. Wyłączanie uzależnione jest od zatrzymania przepływu wody w rurze, na której zainstalowany jest automat PC-24. Urządzenie włącza pompę przy odkręceniu kranu z wodą lub otwarciu zraszaczy, a wyłącza, gdy kran lub zraszacze zostaną zamknięte. Urządzenie posiada funkcje ochrony przed suchobiegiem, tzn. w przypadku braku wody w urządzeniu automat wyłącza pompę, uniemożliwiając jej zniszczenie. Urządzenie może współpracować bezpośrednio podłączone do pomp, których silniki nie pobierają więcej prądu podczas pracy niż 30 A. Urządzenie zabezpiecza instalację przed zalaniem z powodu niewielkich nieszczelności. Urządzenie przeznaczone jest do pracy z czystą wodą bez zanieczyszczeń mechanicznych.
Cechy:
• Wbudowany czujnik ciśnienia
• Wyświetlacz pokazuje ciśnienie w instalacji w czasie rzeczywistym. Użytkownik może ustawić ciśnienie początkowe i końcowe zgodnie z wymaganiami
• Urządzenie posiada dwa tryby pracy:
o Tryb 1 (dE1) – tylko ustawienie ciśnienia załączania
o Tryb 2 (dE2) – ustawienie ciśnienia załączania i wyłączania, konieczny zbiornik
• Zabezpieczenie przed suchobiegiem
• Zabezpieczenie przed wysokim ciśnieniem
• Automatyczne uruchomienie po zadziałaniu zabezpieczenia przed suchobiegiem
• Montaż pionowy oraz poziomy • Możliwość ustawienia ciśnienia załączania i wyłączania
• Automatyczne uruchomienie na 10 sekund po upływie 24 godzin w celu zapobieżenia blokadzie pompy. Funkcja ta zapewnia krótką sekwencję pracy urządzenia co 24 godziny, aby zapobiec zablokowaniu elementów mechanicznych w wyniku długotrwałej bezczynności.
Instalacja
Przy instalacji należy zwrócić uwagę na kierunek przepływu wody przez urządzenie. Na króćcach są wytłoczone strzałki pokazujące prawidłowy kierunek przepływu. Jeżeli urządzenie ma pracować w instalacji, w której ciśnienie wynosi ponad 10 bar, przed urządzeniem należy zainstalować reduktor ciśnienia obniżający ciśnienie w urządzeniu. Połączenia sterownika PC-24 z rurami najlepiej uszczelnić taśmą teflonową. Maks. wysokość słupa wody nad automatem uzależniona jest od nastawy ciśnienia włączenia i nie może być wyższa niż wysokość słupa wody odpowiadająca ciśnieniu włączania. Ciśnienie włączania powinno być też dobrane w zależności od możliwości pompy. Jeżeli sterownik PC-24 ma działać poprawnie, to pompa musi mieć możliwość wytworzyć ciśnienie o co najmniej 1 bar wyższe od ciśnienia włączania (minimalna różnica między ciśnieniem włączania a wyłączania wynosi 1 bar). Ze względu na możliwe zakłócenia przepływu między pompą a urządzeniem nie należy montować zaworów zwrotnych między tymi urządzeniami.
DANE TECHNICZNE
Napięcie / częstotliwość zasilania: AC 220–240 V / 50/60 Hz
Maks. prąd: 30 (16) A
Maks. moc sterowanej pompy: 2,2 kW
Stopień ochrony: IP 65
Maks. temperatura wody: 40°C
Dopuszczalne ciśnienie układu: 10 bar
Wejście i wyjście: 1”
Ciśnienie załączania: 0,5 – 6,7 bar (tryb 2), 0,8 – 6,7 bar (tryb 1)
Ciśnienie wyłączania: 0,8 – 7,0 bar
Maks.ciśnienie: 10 bar
