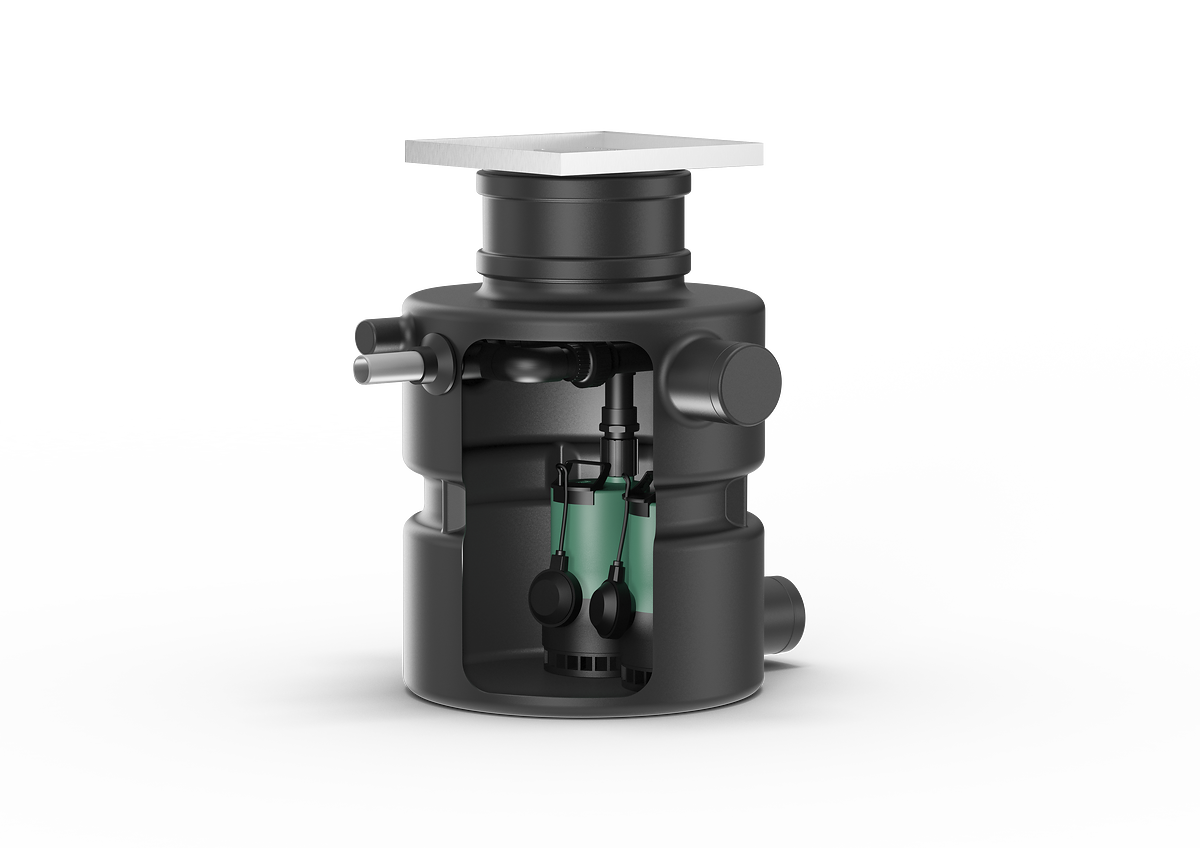

Pompa do ścieków WILO DrainLift BOX 32/11DS O 50 Hz / 750 W / 60.4 kPa

Kompaktowe, w pełni automatycznie pracujące urządzenie do przetłaczania ścieków do instalacji napodłogowej wewnątrz budynków.

Medium

Do gromadzenia i tłoczenia w warunkach domowych:

• Ścieków bez fekaliów

Przetłaczanie ścieków wg 12050

Pompownia ścieków spełnia wymogi normy EN 12050-2.

Konstrukcja

Gazo- i wodoszczelny zbiornik retencyjny z tworzywa sztucznego o wnętrzu wolnym od osadów. Dwa przyłącza DN 100 przesunięte o 180° dla dopływu oraz do odpowietrzania i prowadzenia kabli. Przyłącze tłoczne jest przesunięte z boku o 90° w stosunku do obu przyłączy. Pokrywa stanowiąca otwór rewizyjny umożliwia łatwą konserwację urządzenia.

Pompa zatapialna do ścieków ze zintegrowanym urządzeniem zawirowującym, otwartym wirnikiem wielokanałowym i pionowym przyłączem gwintowanym. Korpus pompy, kosz ssawny oraz wirnik z materiału kompozytowego. Silnik 1~ (chłodzenie płaszczowe) ze zintegrowanym kondensatorem roboczym i automatyczną termiczną kontrolą silnika. Korpus silnika ze stali nierdzewnej. Komora uszczelnienia wypełniona olejem z podwójnym uszczelnieniem: po stronie silnika zabudowano pierścień uszczelniający wału, po stronie pompy uszczelnienie mechaniczne. Kabel zasilający z wyłącznikiem pływakowym i wbudowaną wtyczką (CEE 7/7).

Funkcja Twister zapewnia stałe zawirowanie w obszarze ssawnym pompy. Zawirowania zapobiegają obniżaniu się i osadzaniu osadów. W ten sposób uzyskuje się czystą studzienkę odwadniającą i unika powstawania zapachów.

Sterowanie poziomem odbywa się za pomocą wyłącznika pływakowego w zbiorniku i urządzenia sterującego. Urządzenie sterujące jest ustawione fabrycznie. Punkt przełączania „pompa WŁ./WYŁ.” ustawiony jest fabrycznie przez długość przewodu wyłącznika pływakowego. Punkt przełączania dla „pompa WYŁ.” jest zdefiniowany przez ustawione opóźnienie w urządzeniu sterującym. Urządzenie sterujące posiada następujące funkcje:

• Zbiorcza sygnalizacja awarii (SSM)
• Alarm wysokiego poziomu wody − dodatkowy wyłącznik pływakowy jest dostępny jako wyposażenie dodatkowe
• Zintegrowany brzęczek, zasilany bez konieczności podłączenia do sieci − akumulator 9 V w zakresie dostawy

Zakres dostawy

• Szacht z tworzywa sztucznego z wbudowanym orurowaniem
• Orurowanie z zabezpieczeniem przed przepływem zwrotnym i z kształtką rozgałęźną
• Dwie pompy z wtyczką
• Wąż ciśnieniowy (średnica wewnętrzna: 40 mm / 1,5 in; długość: 7 cm / 2,8 in) w zestawie opaski zaciskowe
• O-ring do uszczelnienia pokrywy zbiornika oraz jako syfon
• Pokrywa zbiornika (korek mufowy rury kanalizacyjnej gruntowej)
• Materiał do mocowania do zabezpieczenia przeciwwyporowego
• Urządzenie sterujące z wyłącznikiem pływakowym i wtyczką
• Akumulator 9 V
• Instrukcja montażu i obsługi

Dane eksploatacyjne

• Przetłaczane medium: Woda zanieczyszczona, Woda, Woda zanieczyszczona - bez fekaliów

Dopuszczalny zakres zastosowania

• temperatura przetłaczanej cieczy: 3 °C
• Maks. temperatura mediów, chwilowo do 3 min.: 60 °C
• temperatura otoczenia: 3 °C
• Maks. ciśnienie robocze: 1.1 bar
• Maks. dopuszczalne ciśnienie w przewodzie ciśnieniowym: 1.7 bar

Dane produktu

• Pojemność brutto zbiornika: 113 l
• Pojemność załączania: 31 l
• Tryb pracy (wynurzony): S3-25%
• Wysokość: 880 mm
• Długość: 730 mm
• Szerokość: 720 mm
• Wymiar po przekątnej: 730 mm

Dane silnika

• Przyłącze sieciowe: 1~230 V, 50 Hz
• Tolerancja napięcia: ±10 %
• Znamionowa moc silnika: 550
• Znamionowa prędkość obrotowa: 2900 Obroty / min
• Prąd znamionowy: 3.6 A
• Klasa izolacji: F
• Stopień ochrony silnika: IP68

Przewód

• Długość kabla zasilającego: 10 m
• Typ przewodu: H07RN-F
• Przekrój przewodu: 3G1 mm²
• Wtyczka sieciowa: CEE7/7 (styk ochronny)

Materiały

• Materiał zbiornika: PE
• Korpus pompy: PP-GF30
• Wirnik: PPE/PS-GF20
• Wał: Stal nierdzewna
• Materiał silnika: Stal nierdzewna

Wymiary montażowe

• Przyłącze po stronie ssawnej: Ø 110
• Przyłącze po stronie tłocznej: Ø 40
• Przyłącze odpowietrzenia: Ø 110

Informacje na temat umiejscowienia zamówień

• Produkt: Wilo
• Nazwa produktu: DrainLift BOX-32/11DS O
• Masa netto ok.: 40 kg
• Numer artykułu: 6093973
