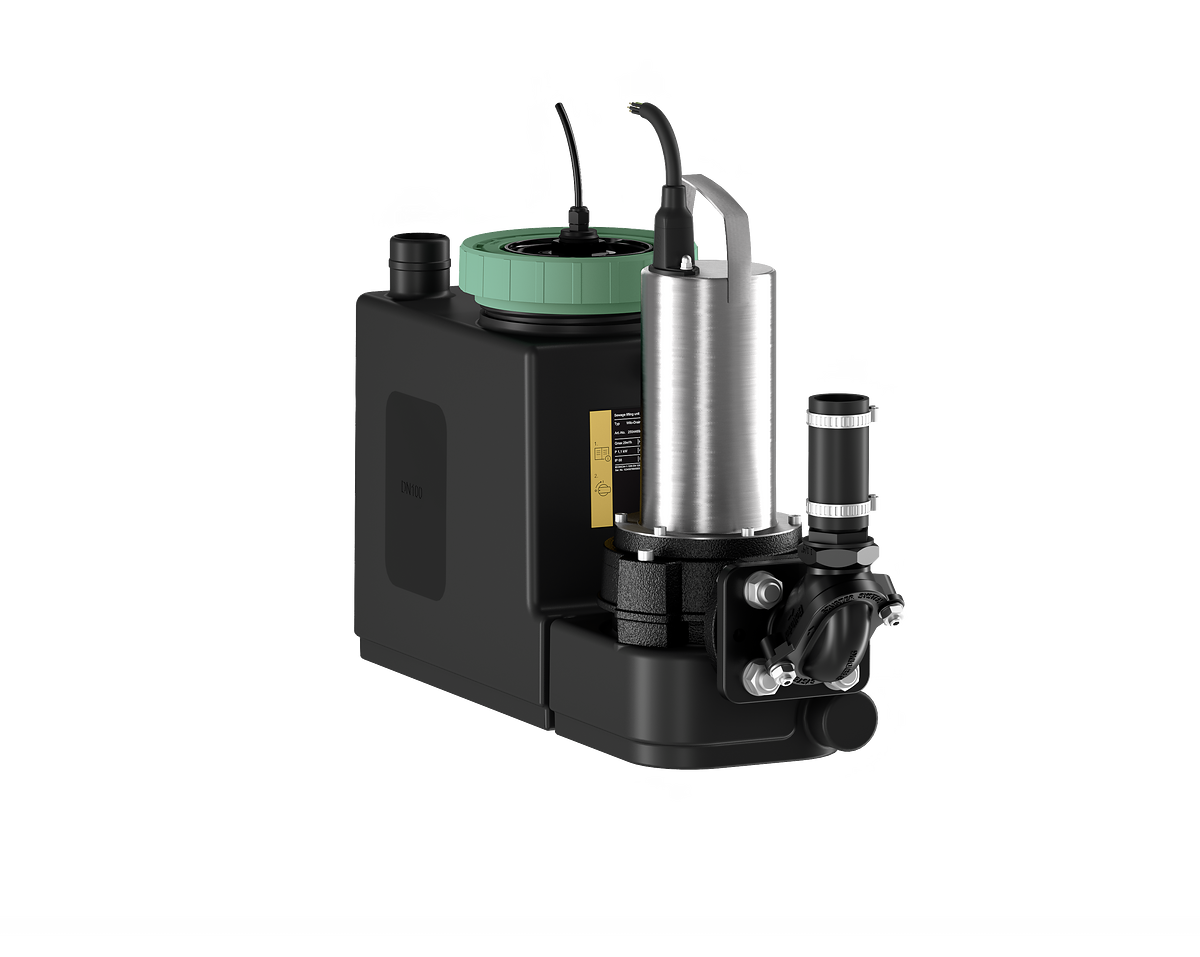

Pompa do ścieków WILO DrainLift SANI CUT-S.20M/1 50 Hz / 1070 W / 120.52 kPa

Kompaktowa, gotowa do podłączenia, całkowicie zanurzona pompownia z pompą pojedynczą i hydrauliką z urządzeniem tnącym do tłoczenia ścieków zawierających fekalia.

Przetłaczane medium

Do gromadzenia i tłoczenia ścieków zawierających fekalia w obszarach komercyjnych:

• Ścieki z fekaliami

Przetłaczanie ścieków wg EN 12050

Pompownia jest zgodna z normą DIN EN 12050-1.

Konstrukcja

Gazo- i wodoszczelny zbiornik retencyjny:

• Pochyłe dno
• Otwór rewizyjny z przezroczystą pokrywą
• Dowolny wybór dopływów w przedstawionych obszarach
• Pomiar poziomu napełnienia za pomocą analogowego sygnału wyjściowego poprzez kontaktron i dwa punkty przełączania.

Pompa z urządzeniem tnącym:

• Montaż bezpośrednio na zbiorniku retencyjnym
• Silnik z chłodzeniem powierzchniowym (chłodzeniem powietrznym) i termiczną kontrolą silnika
• Przyłącze tłoczne z zamontowanym zabezpieczeniem przed przepływem zwrotnym

Wstępnie okablowane urządzenie sterujące Control MS-L do trybu automatycznego:

• Zbiorcza sygnalizacja awarii za pośrednictwem styku bezpotencjałowego
• Zintegrowany i niezależny od zasilania alarm
• Ustawiane opóźnienie

Zakres dostawy

• Całkowicie zanurzona pompownia z urządzeniem tnącym, urządzeniem sterującym i przewodem zasilającym z wtyczką
• Przyłącze rurowe DN/OD 40
• Złącze podwójne HT DN/OD 50 do przyłącza odpowietrzającego
• Złącze podwójne HT DN/OD 50 do przyłącza opróżniania
• Zestaw dopływowy z otwornicą 124 mm (5 cali) i uszczelką do rury HT DN/OD 110
• Zestaw do mocowania na podłożu
• Mata chroniąca przed hałasem
• Akumulator 9 V
• Instrukcja montażu i obsługi

Dane eksploatacyjne

• Przetłaczane medium: Woda

Dopuszczalny zakres zastosowania

• temperatura przetłaczanej cieczy: 3 °C
• Max. temperatura przetłaczanej cieczy, chwilowo do 5 min: 65 °C
• temperatura otoczenia: 3 °C
• Maks. ciśnienie robocze: 6 bar
• Maks. dopuszczalne ciśnienie w przewodzie ciśnieniowym: 1.5 bar

Dane produktu

• Pojemność brutto zbiornika: 21 l
• Pojemność użytkowa przy wysokości dopływu 180 mm: 11.00 l
• ciśnienia akustycznego: 70 dB
• Tryb pracy (wynurzony): S3-10%, 120 s
• Wysokość: 458 mm
• Długość: 748 mm
• Szerokość: 196 mm
• Wymiar po przekątnej: 756 mm
• Swobodny przelot kuli w systemie hydraulicznym: 10 mm

Dane silnika

• Przyłącze sieciowe: 1~230 V, 50 Hz
• Tolerancja napięcia: ±10 %
• Znamionowa moc silnika: 750
• Znamionowa prędkość obrotowa: 2829 Obroty / min
• Prąd znamionowy: 5.6 A
• Klasa izolacji: F
• Stopień ochrony silnika: IP68
• Rodzaj załączania: Bezpośrednio online (DOL)
• Maks. częstotliwość załączania: 30
• Rodzaj pracy każdej pompy: S3-10%, 120 s
• Zabezpieczenie silnika: Bimetal

Przewód

• Długość kabla zasilającego: 4 m
• Typ przewodu: H07RN-F
• Przekrój przewodu: 4G1 mm²
• Wtyczka sieciowa: CEE7/7 (styk ochronny)

Materiały

• Materiał zbiornika: PE
• Korpus pompy: Żeliwo szare
• Wirnik: Żeliwo szare
• Wał: Stal nierdzewna
• Materiał uszczelnienia: NBR
• Materiał silnika: Stal nierdzewna

Wymiary montażowe

• Przyłącze po stronie ssawnej: DN/OD 90 (HT pipe), DN/OD 110 (HT pipe)
• Przyłącze po stronie tłocznej: DN 32, DN 40, Ø40mm
• Przyłącze odpowietrzenia: DN/OD 50 (HT pipe)

Informacje na temat umiejscowienia zamówień

• Produkt: Wilo
• Nazwa produktu: DrainLift SANI CUT-S.20/M523/1-EF
• Masa netto ok.: 34 kg
• Numer artykułu: 6095513
