Pompa obiegowa WILO x 1-230 V

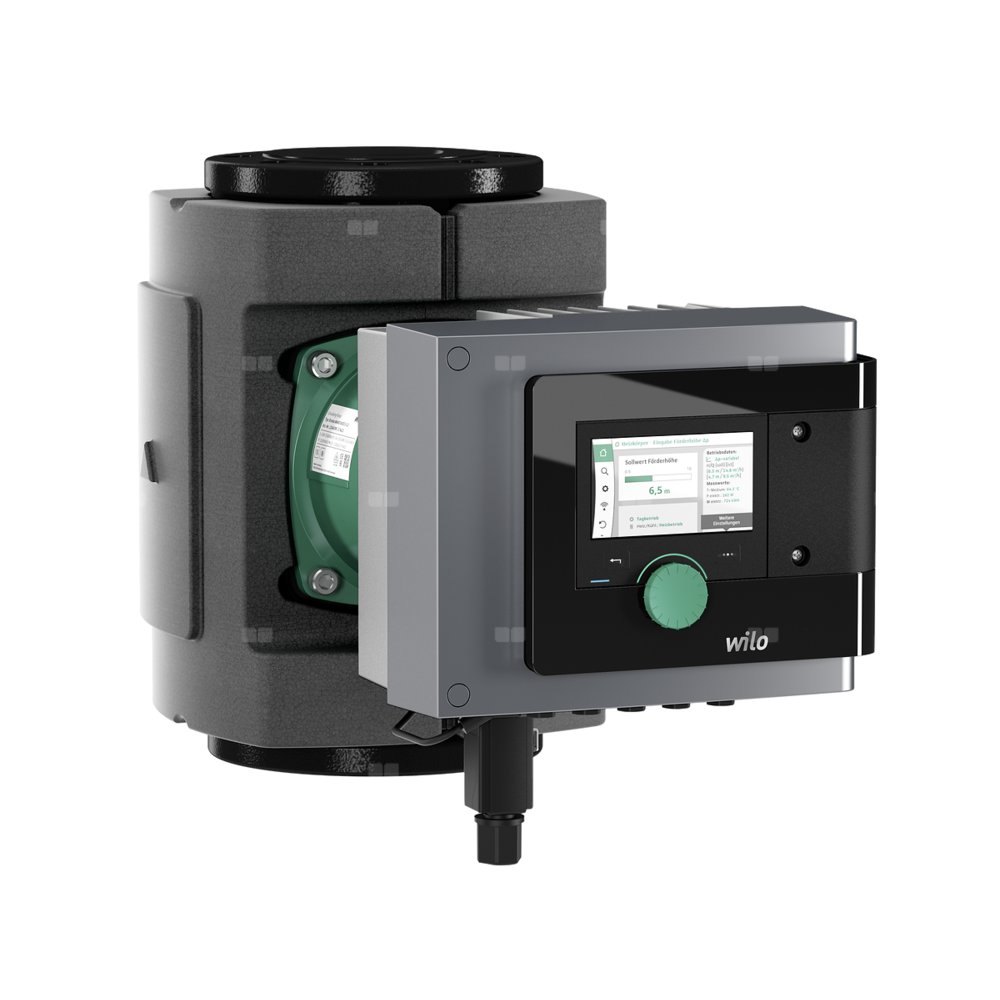

Pompa Smart Premium Wilo-Stratos MAXO

Pompa bezdławnicowa Inline o najwyższej sprawności z silnikiem EC i elektronicznym dopasowaniem wydajności. Stosowanie dla wody ciepłej, zimnej oraz mieszanki wody i glikolu. Współczynnik sprawności energetycznej (EEI) w zależności od typu pompy ≤ 0,17 i ≤ 0,19.

Rodzaje regulacji:

• Stałe, automatyczne dostosowanie mocy do wymagań instalacji bez wprowadzania wartości zadanych Wilo-Dynamic Adapt plus (ustawienie fabryczne). Oszczędność zużycia energii do 20% w porównaniu z trybem regulacji dp-v.
• Stała temperatura (T-const.)
• Stała temperatura różnicowa (dT-const.)
• Dostosowana do zapotrzebowania optymalizacja przepływu obrotowego pompy zasilającej poprzez połączenie i komunikację z kilkoma pompami (Multi-Flow Adaptation).
• Stały przepływ (Q-const.)
• Regulacja różnicy ciśnień dp-c w punkcie oddalonym w rurociągu (regulacja punktu błędnego)
• Stała różnica ciśnień (dp-c)
• Zmienna różnica ciśnień (dp-v) z opcją nominalnego wprowadzania punktu pracy
• Stała prędkość obrotowa (n-const.)
• Zdefiniowana przez użytkownika regulacja PID

Funkcje:

• Rejestracja ilości ciepła
• Rejestracja ilości zimna
• Automatyczne wyłączanie w przypadku rozpoznania w pompie przepływu zerowego (No-Flow Stop)
• Przełączanie pomiędzy trybem grzania i chłodzenia (automatycznie, zewnętrzne i manualnie)
• Nastawne ograniczenie przepływu przez funkcję Q-Limit (Qmin. i Qmax.)
• Rodzaj pracy pomp podwójnych: Optymalizowana sprawnościowo praca z dołączaniem dla dp-c i dp-v, tryb pracy podstawowej / tryb pracy z rezerwą
• Zapisywanie i przywracania skonfigurowanych ustawień pompy (3 punkty przywrócenia ustawień)
• Sygnalizacja awarii / ostrzeżenia w formie tekstu wraz z pomocą
• Funkcja odpowietrzania do automatycznego odpowietrzania komory wirnika
• Automatyczna praca w trybie obniżenia nocnego
• Automatyczna funkcje nieblokowania i wbudowane pełne zabezpieczenie silnika
• Wykrywanie pracy na sucho

Wskazanie:

• Rodzaj regulacji
• Wartość zadana
• Przepływ
• Temperatura
• Pobór mocy
• Zużycie prądu
• Czynniki wywierające aktywny wpływ (np. STOP, No-Flow Stop)

Wersja:

• 2 konfigurowane wejścia analogowe: 0-10 V, 2-10 V, 0-20 mA, 4-20 mA i dostępne w handlu Pt1000; zasilanie elektryczne +24 V DC
• 2konfigurowalne wejścia cyfrowe (Ext. Off, Ext. Min, Ext. Max, ogrzewanie / chłodzenie, możliwość ręcznego przesterowania (automatyka budynku sparowana), blokada obsługi (blokada klawiszy i ochrona konfiguracji pilotów))
• 2konfigurowane przekaźniki do sygnalizacji komunikatów pracy i sygnalizacji awarii
• Gniazdo modułów CIF Wilo z interfejsami do automatyki budynku (opcjonalne wyposażenie dodatkowe: moduły CIF Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, , PLR,CANopen)
• Wilo Net jako system magistrali Wilo do komunikacja produktów Wilo między sobą np. Multi-Flow Adaptation; Pompa podwójna i Wilo-Smart Gateway
• Zintegrowane czujniki temperatury
• Automatyczny tryb awaryjny w sytuacjach wyjątkowych (zdefiniowana prędkość obrotowa pompy) np. w przypadku gdy nastąpi wyłączenie komunikacji za pomocą magistrali lub wartości czujników
• Graficzny wyświetlacz kolorowy (4,3 cala) z obsługą poprzez moduł obsługi ręcznej za pomocą jednego przycisku
• Odczytywanie i ustawianie danych pracy oraz np. sporządzanie protokołu z uruchomienia za pośrednictwem interfejsu Bluetooth (bez innego wyposażenia dodatkowego) przy użyciu aplikacji Wilo-Assistant
• Zarządzanie pracą pomp podwójnych zintegrowane (pompy podwójne są okablowane), przy stosowaniu 2 pomp pojedynczych jako jednostki pompy podwójnej, połączenie przez Wilo Net
• Rozpoznanie przerwania przewodu w przypadku sygnału analogowego (w połączeniu z 2-10 V lub 4-20 mA)
• Ustawienie na zewnątrz z ochroną przed czynnikami klimatycznymi zgodnie z instrukcją montażu i obsługi
• Data i godzina ustawione seryjnie
• Pokrywy izolacji termicznej do zastosowania w instalacjach grzewczych

Zakres dostawy

• Pompa
• Zoptymalizowany Wilo-Konektor do wszystkich wielkości
• 2x dławiki przewodu M16 x 1,5
• Podkładki dla śrub kołnierzowych M12 i M16 (średnica nominalna przyłącza DN 32 i DN 65)
• 2x uszczelki w przypadku przyłącza gwintowanego
• Pokrywy izolacji termicznej
• Kompaktowa instrukcja montażu i obsługi

Opcjonalne wyposażenie dodatkowe:

• Izolacja chłodnicza ClimaForm zapobiegająca powstawaniu kondensatu
• Moduł CIF: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen
• Pt1000 (B) czujniki orurowania (dla ciepłej wody użytkowej)
• Pt1000 (AA) przetwornik do montażu w tulei zanurzeniowej
• Czujnik różnicy ciśnień

Dane eksploatacyjne

• Przetłaczane medium: Woda, Glikol etylenowy, Glikol propylenowy
• Min. temperatura przetłaczanej cieczy: -10 °C
• Maks. temperatura przetłaczanej cieczy: 110 °C
• Temperatura otoczenia min.: -10 °C
• Maks. temperatura otoczenia: 40 °C
• Maks. ciśnienie robocze: 16 bar
• Minimalna wysokość dopływu dla 50 °C: 3 m
• Minimalna wysokość dopływu dla 95 °C: 10 m
• Minimalna wysokość dopływu dla 110 °C: 16 m

Dane silnika

• Współczynnik sprawności energetycznej (EEI): 0.19
• Przyłącze sieciowe: 1~230 V ±10%, 50/60 Hz
• Prąd znamionowy: 0.11 A
• Prąd znamionowy: 1.03 A
• Moc znamionowa : 195
• Prędkość obrotowa min.: 750 Obroty / min
• Prędkość obrotowa maks.: 3950 Obroty / min
• Pobór mocy (min): 7
• Pobór mocy: 235
• Generowanie zakłóceń: EN 61800-3;2004+A1;2012 / środowisko mieszkalne (C1)
• Odporność na zakłócenia: EN 61800-3;2004+A1;2012 / środowisko przemysłowe (C2)
• Klasa izolacji: F
• Stopień ochrony: IPX4D
• Dławik przewodu: 5 x M16x1.5

Materiały

• Korpus pompy: Żeliwo szare
• Wirnik: PPS-GF40
• Wał: 1.4122, z powłoką DLC
• Materiał łożysk: Węgiel spiekany, impregnowany antymonem

Wymiary montażowe

• Przyłącze po stronie ssawnej: DN 40
• Przyłącze po stronie tłocznej: DN 40
• Długość montażowa: 220 mm

Informacje na temat umiejscowienia zamówień

• Produkt: Wilo
• Nazwa produktu: Stratos MAXO 40/0,5-10 PN16
• Masa netto ok.: 11.7 kg
• Numer artykułu: 2225910
