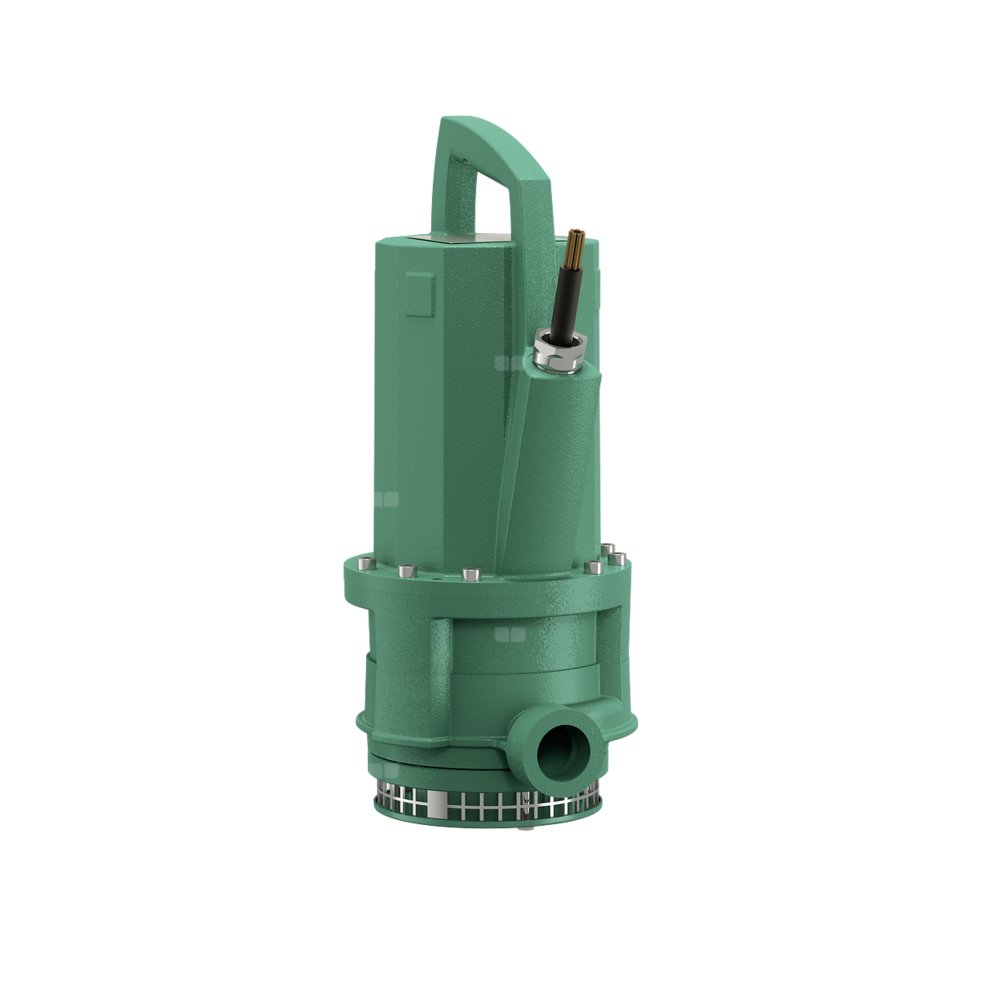

Pompa zanurzeniowa do ścieków WILO Drain TMT 32M113/7,5Ci żeliwo 3 x 400 V, moc 1.1 W 50 Hz

Pompa zanurzeniowa do ścieków WILO Drain TMT 32M113/7,5Ci żeliwo 3 x 400 V, moc 1.1 W 50 Hz

Marka: WILO

EAN/GTIN: 4048482413112

Kod IK: 816070087

Kod producenta: 6070087


Cena katalogowa netto

3 864 EUR / szt.

Cena katalogowa brutto

4 752,72 EUR / szt.

Pompa zanurzeniowa do ścieków WILO Drain TMT 32M113/7,5Ci żeliwo 3 x 400 V, moc 1.1 W 50 Hz


Całkowicie zanurzona pompa zatapialna do wody zanieczyszczonej, pionowe ustawienie mokre, do tłoczenia mediów o temperaturze maks. 95 oC. Agregat w całości z żeliwa szarego. Układ hydrauliczny z przyłączem po stronie tłocznej w formie poziomego, gwintowego połączenia kołnierzowego. Silnik chłodzony powierzchniowo w wersji na prąd trójfazowy z uszczelnieniem komory, termiczną kontrolą silnika oraz monitorowaniem wycieków z komory silnika. Odłączany, odporny na ciepło kabel zasilający z wodoszczelnym na całej długości wpustem na kabel i wolną końcówką kabla. Uszczelnienie po stronie medium i po stronie silnika zapewniają dwa uszczelnienia mechaniczne niezależne od kierunku obrotów.
Dane eksploatacyjne
Dane produktu
*Rodzaj konstrukcji wirnika: Otwarty wirnik wielokanałowy
*Swobodny przelot kuli w systemie hydraulicznym: 9 mm
*Maks. ciśnienie robocze: 1,8 bar
*Maks. głębokość zanurzenia: 7 m
*temperatura przetłaczanej cieczy: 3 oC
Dane silnika
*Przyłącze sieciowe:
*Tolerancja napięcia:
*Współczynnik mocy: 0,63
*Znamionowa moc silnika: 750
*Pobór mocy: 1040
*Prąd znamionowy: 2,4 A
*Prąd rozruchowy: 23 A
*Rodzaj załączania: Bezpośrednio online (DOL)
*Znamionowa prędkość obrotowa: 2931 Obroty / min
*Maks. częstotliwość załączania: 60
*Klasa izolacji: F
*Stopień ochrony:
*Tryb pracy (zanurzony):
*Tryb pracy (wynurzony):
Przewód
*Długość kabla zasilającego: 10 m
*Typ przewodu:
*Przekrój przewodu: 7G1,5 mm²
*Wtyczka sieciowa: nie
*Rodzaj kabla zasilającego: Odłączana
Wyposażenie/funkcja
*Wyłącznik pływakowy: nie
*Rodzaj ochrony przeciwwybuchowej:
*Zabezpieczenie silnika: Bimetal
Materiały
*Korpus pompy: EN-GJL-250
*Wirnik: EN-GJL-250
*Wał: Stal nierdzewna
*Materiał uszczelnienia po stronie pompy: QQPGG
*Materiał uszczelnienia po stronie silnika: BXPFF
*Materiał uszczelnienia:
*Materiał silnika: EN-GJL-250

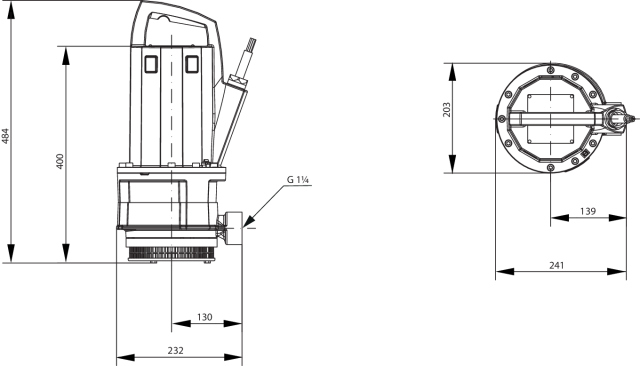

Wymiary montażowe
*Przyłącze gwintowane po stronie ssawnej: -
*Przyłącze gwintowane po stronie tłocznej: G 1¼
Informacje na temat umiejscowienia zamówień
*Produkt:
*Nazwa produktu: Drain TMT 32M113/7,5Ci
*Masa netto ok.: 39 kg
*Numer artykułu: 6070087

Dane techniczne

Materiał obudowy silnika Żeliwo
Gatunek materiału obudowy silnika Żeliwo GG 25
Materiał korpusu pompy Żeliwo
Gatunek materiału korpusu pompy Żeliwo GG 25
Materiał wirnika Żeliwo
Gatunek materiału wirnika Żeliwo GG 25

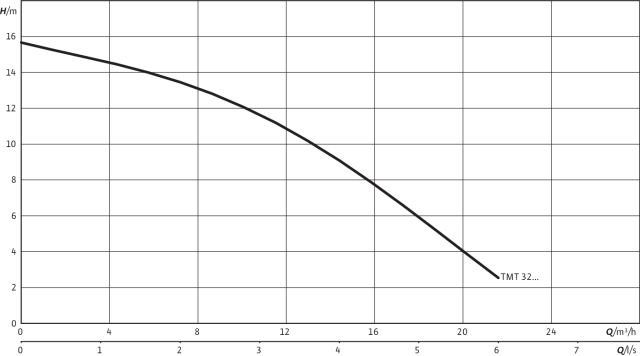

Przepływ nominalny (BEP) [m³/h] 11,7
Wysokość podnoszenia przy przepływie nominalnym (BEP) [kPa] 108,46
Maks. wydajność (maks. przepływ) [m³/h] 21,6
Maksymalna wysokość podnoszenia [m] 15,67
Maks. ciśnienie robocze [bar] 1,8
Podłączenie elektryczne Przewód połączeniowy z wtyczką
Zakres napięcia znamionowego [V] 400
Liczba faz 3
Częstotliwość 50 Hz
Prąd znamionowy [A] 2,5
Pobór mocy silnika (P1) [W] 1,1
Moc oddawana silnika (P2) [W] 0,75
Klasa izolacji wg IEC F
Prędkość obrotowa [obr/min] 2927
Przyłącze po stronie wylotowej Gwint zewnętrzny gazowy walcowy
Średnica nominalna przyłącza od strony wylotowej 1 1/4 cala
Średnica zewnętrzna przyłącza od strony wylotowej [mm] 32
Klasa ciśnienia kołnierza przyłącza wylotowego PN 10
Rodzaj przyłącza wylotowego ISO 228-1
Kształt końcówki Inne
Maks. średnica elementów stałych [mm] 9
Nominalny tryb pracy S3 25%
Stopień ochrony (IP) IP68
Głębokość zanurzenia [m] 7

Pliki do pobrania

Dane logistyczne

Opakowanie zbiorcze 1
Jednostka zbiorcza opak. szt
Ilość 1
Masa brutto [kg] 44
Długość [m] 0,385
Szerokość [m] 0,285
Wysokość [m] 0,75
Opakowanie zbiorcze 3
Jednostka zbiorcza opak. paleta
