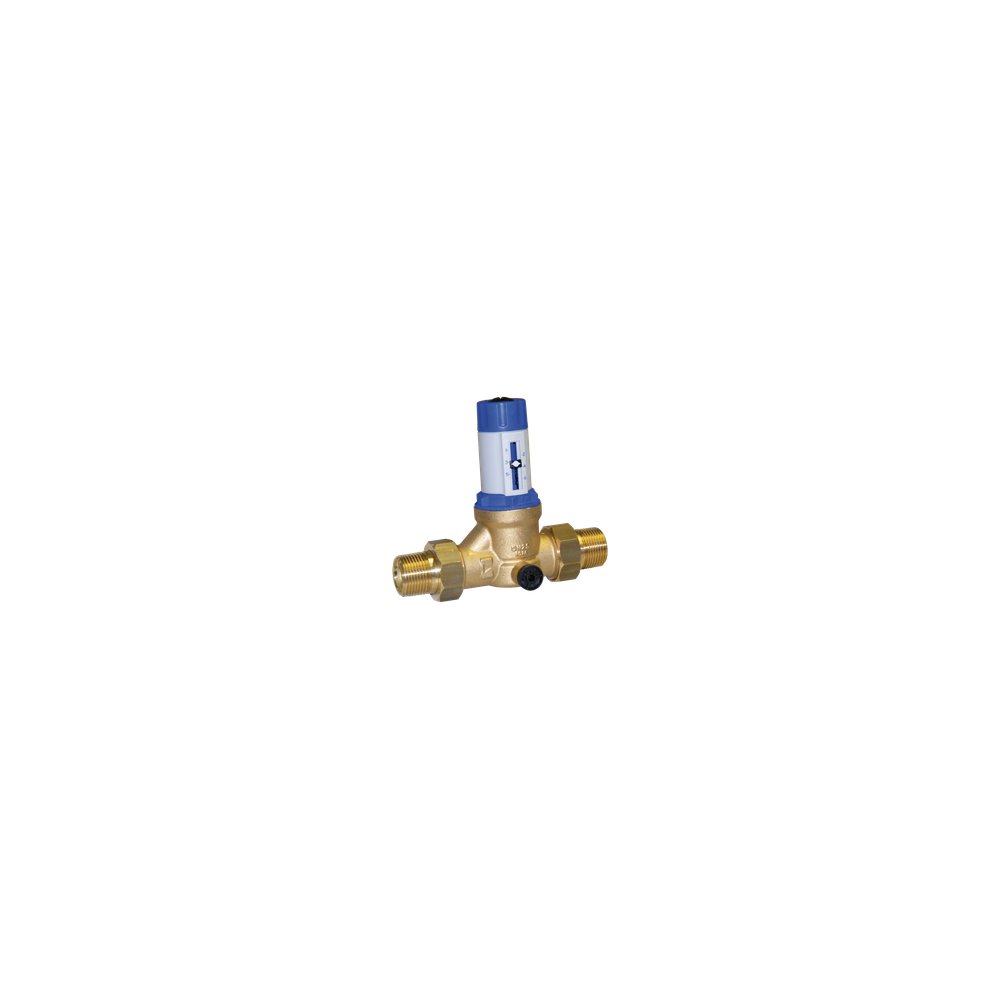

Reduktor ciśnienia 315.2, 5-10 bar, 1 1/4” 70 st.C

Reduktor ciśnienia 315.2, 5-10 bar, 1 1/4” 70 st.C

Zastosowanie:

Reduktor ciśnienia typ 315.2 jest stosowany do redukcji ciśnienia w instalacjach i urządzeniach z zastosowaniem mediów wg.  niżej podanego wykazu. Stosowany jest głównie w instalacjach zaopatrzenia w wodę i spełnia wymagania normy PN EN 1567.
Wielkość reduktora należy dobierać w zależności od planowanego maksymalnego przepływu.

Montaż:

Reduktor ciśnienia 315.2 powinien być wbudowany w instalację bez naprężeń i zgodnie z kierunkiem przepływu zaznaczonym na korpusie. W górnrj części widoczny jest wskaźnik ciśnienia. W instalacjach z zaworem bezpieczeństwa za reduktorem (np.podgrzewacze ciepłej wody) ciśnienie wyjściowe powinno być nastawione na 80% ciśnienia zaworów bezpieczeństwa.
Reduktor ma wbudowany ochronny filtr siatkowy ze stali nierdzewnej (oczka siatki 0.25mm) by zapobiegać zabrudzeniom części regulacyjnej.

Wykonanie:

Reduktor ciśnienia 315 ze wskaźnikiem ciśnienia wyjściowego, wykonany jest jako odciążony zawór jednogniazdowy z osiowo umieszczoną wkładką wraz filtrem - sitkiem stalowym o średnicy oczka 0,25mm. Wkładka regulacyjna może być wymieniona bez demontażu armatury, a jej pokrywa wykonana jest z wysokiej jakości tworzywa sztucznego wzmacnianego włóknem szlanym.
Korpus odlany jest z czerwonego mosiądzu Rg5, elementy wewnętrzne z materiału odpornego na wypłukiwanie cynku.
Elementy uszczelniające wykonane są z tworzywa sztucznego o elastyczności gumy, odpornego na działanie wysokiej temperatury i starzenie. Membrana jest wzmacniana tkaniną.
Reduktor posiada dwa króćce 1/4" umożliwiające montaż manometru ciśnienia wyjściowego.
