TP 40-120/2-A-F-A BQQE 400 PN6/10IE3
Marka: GRUNDFOS
EAN/GTIN: 5713829065581
Kod IK: 2199435064
Kod producenta: 99435064
Cena katalogowa netto
1 506 EUR / szt.
Cena katalogowa brutto
1 852,38 EUR / szt.
TP 40-120/2-A-F-A BQQE 400 PN6/10IE3
TP 40-120/2 A-F-A-BQQE-DW1
Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line). Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów.
Pompa jest wyposażona w nieodciążone uszczelnienie z mieszkiem gumowym. Uszczelnienie wału to jest zgodne z DIN EN 12756. Przyłączenie rurociągów odbywa się poprzez kołnierze PN 6/10 wg DIN (EN 1092-2 i ISO 7005-2).
Pompa jest wyposażona w asynchroniczny silnik elektryczny chłodzony wentylatorem.
Układy sterowania:
| Frequency converter: | Brak |
| Czynnik tloczony: | Woda |
| Zakres temperatury cieczy: | -25 .. 120 °C |
| Temperatura cieczy podczas pracy: | 20 °C |
| Gęstość: | 998.2 kg/m³ |
| Prędkość pompy, na której oparte są dane pompy: | 2850 obr/min |
| Przepływ znamionowy: | 11.4 m³/h |
| Wysokość podnoszenia: | 7.4 m |
| Rzeczywista średnica wirnika: | 86 mm |
| Kod uszczelnienia wału: | BQQE |
| Tolerancja krzywej: | ISO9906:2012 3B2 |
| Korpus pompy: | Żeliwo szare |
| Obudowa pompy: | EN-GJL-250 |
| Korpus pompy: | ASTM class 35 |
| Wirnik: | Stainless steel |
| Wirnik: | EN 1.4301 |
| Wirnik: | AISI 304 |
| Zakres temperatury otoczenia: | -30 .. 60 °C |
| Maksymalne ciśnienie pracy: | 10 bar |
| Maks. ciśnienie przy temp: | 10 bar / 120 °C |
| Rodzaj przyłącza: | DIN |
| Rozmiar połączenia: | DN 40 |
| Ciśnienie znamionowe do podłączenia: | PN 6/10 |

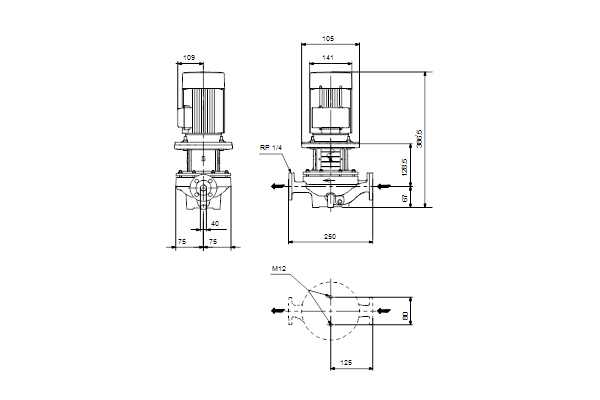

| Długość montażowa: | 250 mm |
| Rozmiar kołnierza silnika: | FT85 |
| Typ silnika: | 71A |
| Nominalna moc silnika - P2: | 0.37 kW |
| Częstotliwość podstawowa: | 50 Hz |
| Napięcie nominalne: | 3 x 220-240D/380-415Y V |
| Prąd znamionowy: | 1.74/1.00 A |
| Prąd uruchomienia: | 490-530 % |
| Cos fi -współczynnik mocy: | 0.80-0.70 |
| Prędkość nominalna: | 2850-2880 obr/min |
| Klasa efektywności IE: | IE3 |
| Sprawność silnika przy pełnym obciążeniu: | 73.8 % |
| Sprawność silnika przy obciążeniu 3/4: | 79.0-76.5 % |
| Sprawność silnika przy obciążeniu 1/2: | 75.5-71.5 % |
| Liczba biegunów: | 2 |
| Rodzaj ochrony (IEC 34-5): | 55 Dust/Jetting |
| Klasa izolacji (IEC 85): | F |
| Nr silnika: | 85900100 |
| Minimalny wskaźnik sprawności, MEI ≥: | 0.70 |
| Masa netto: | 19.9 kg |
| Waga brutto: | 23.5 kg |
| Koszt wysyłki: | 0.08 m³ |
Dane logistyczne
| Opakowanie zbiorcze 1 | |
| Jednostka zbiorcza opak. | szt |
