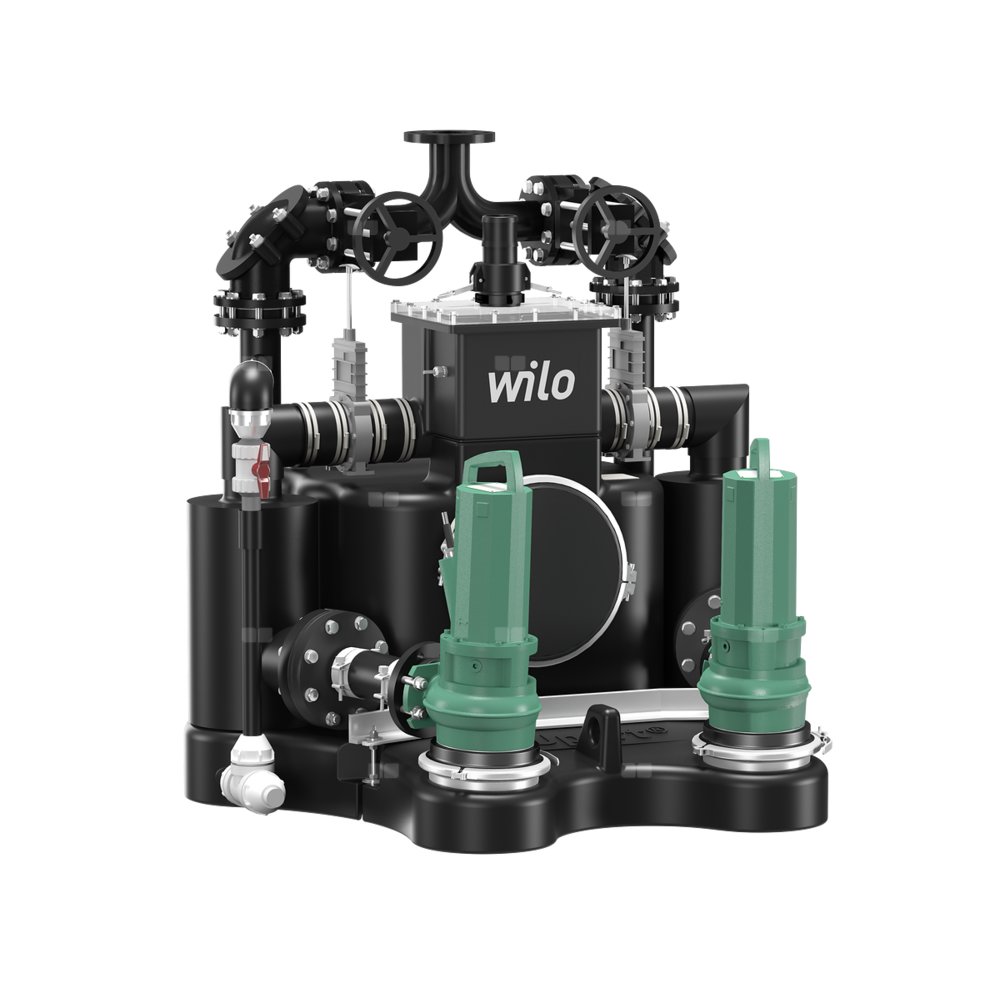

Wilo-EMUport CORE 60.2-28/540 pompownia z systemem separacji części stałych

Całkowicie zanurzona i automatycznie obsługiwana pompownia ścieków z systemem separacji części stałych i dwiema zatapialnymi pompami ściekowymi pracującymi naprzemiennie bez obciążenia szczytowego

Przetłaczane medium

• Do gromadzenia i tłoczenia mediów w warunkach komercyjnych:
• Ścieki z fekaliami
• Ścieki bez fekaliów

Przetłaczanie ścieków wg 12050

Pompownia jest zgodna z normą DIN EN 12050-1.

Konstrukcja

• Gazo- i wodoszczelny zbiornik retencyjny:
• Bez konstrukcyjnych połączeń spawanych
• Z otworem inspekcyjnym
• Zaokrąglone krawędzie i nachylona podstawa z najniższym punktem bezpośrednio pod pompą, co zapobiega osadom i wysychaniu ciał stałych w krytycznych punktach

Dwa zbiorniki separatora części stałych:

• Wstępna filtracja ścieków przed zbiornikiem retencyjnym
• Oddzielnie zamykane

Pompa zatapialna do ścieków:

• Montaż bezpośrednio na zbiorniku retencyjnym
• Dwie wydajne pompy zatapialne do ścieków pracują naprzemiennie jako redundantny system pompy podwójnej

Jednoczesna eksploatacja obydwu pomp jest surowo zabroniona.

Skrzynka zasilająca / rozdzielacz:

• Do podłączenia do przewodu ssawnego
• Z przezroczystą pokrywą
• Przewód do ręcznego płukania zbiornika retencyjnego

Zakres dostawy

• Pompownia z systemem separacji części stałych z dwiema ustawionymi na sucho pompami zatapialnymi
• 2× zawory odcinające do zbiornika separatora części stałych
• 2x zawory zwrotne po stronie ciśnieniowej
• 2x zawory odcinające po stronie ciśnieniowej
• Wzmocniony przewód ciśnieniowy
• 1× sonda poziomu
• 1× mocowanie na podłożu w formie poprzecznicy
• 2,5 m wąż odpowietrzania
• 1x zestaw konserwacyjny z zaślepką otworu na zbiornik retencyjny i zaślepką do strony ciśnieniowej
• Instrukcja montażu i obsługi

Dane eksploatacyjne

• Przetłaczane medium: Woda, Woda zanieczyszczona - zawierająca fekalia, Woda zanieczyszczona - bez fekaliów
• do pomp Wilo: REXA SUPRA C10-347 +FKT 20.2M-4/22G

Dopuszczalny zakres zastosowania

• temperatura przetłaczanej cieczy: 3 °C
• Maks. temperatura mediów, chwilowo do 3 min.: 40 °C
• temperatura otoczenia: 3 °C
• Maks. ciśnienie robocze: 3.08 bar
• Maks. dopuszczalne ciśnienie w przewodzie ciśnieniowym: 6 bar

Dane produktu

• Pojemność brutto zbiornika: 1200 l
• Pojemność załączania: 900 l
• Tryb pracy (wynurzony): S1
• Wysokość: 1960 mm
• Długość: 1830 mm
• Szerokość: 1760 mm
• Wymiar po przekątnej: 2000 mm

Dane silnika

• Przyłącze sieciowe: 3~400 V, 50 Hz
• Tolerancja napięcia: ±10 %
• Znamionowa moc silnika: 11000
• Znamionowa prędkość obrotowa: 2900 Obroty / min
• Prąd znamionowy: 23 A
• Klasa izolacji: H
• Stopień ochrony silnika: IP68
• Rodzaj załączania: Gwiazda-trójkąt (SD)
• Maks. częstotliwość załączania: 15
• Zabezpieczenie silnika: 3 PTC-160°+1 PTC 110° blacha, Bimetal

Przewód

• Długość kabla zasilającego: 20 m
• Typ przewodu: NSSHÖU-J
• Przekrój przewodu: 2x 4x4 + 7x1!,5 mm²
• Wtyczka sieciowa: nie
• Rodzaj kabla zasilającego: Nieodłączana

Materiały

• Materiał zbiornika: PE
• Korpus pompy: Żeliwo szare
• Wirnik: Żeliwo ciągliwe
• Wał: Stal nierdzewna
• Materiał uszczelnienia: FKM
• Materiał silnika: Żeliwo szare

Wymiary montażowe

• Przyłącze po stronie ssawnej: DN 200
• Przyłącze po stronie tłocznej: DN 100
• Przyłącze odpowietrzenia: Ø 75

Informacje na temat umiejscowienia zamówień

• Produkt: Wilo
• Nazwa produktu: EMUport CORE 60.2-28/540
• Masa netto ok.: 688 kg
• Numer artykułu: 6098931
