Wilo-MEDANA CV1-L.612-1/E/E/16O wysokociśnieniowa pionowa pompa do wody

Wilo-MEDANA CV1-L.612-1/E/E/16O wysokociśnieniowa pionowa pompa do wody

Marka: WILO

EAN/GTIN: 4062679047300

Kod IK: 814240519

Kod producenta: 4240519


Cena katalogowa netto

2 133 EUR / szt.

Cena katalogowa brutto

2 623,59 EUR / szt.

Wilo-MEDANA CV1-L.612-1/E/E/16O wysokociśnieniowa pionowa pompa do wody

Normalnie zasysająca, pionowa wysokociśnieniowa pompa wirowa o konstrukcji Inline.

Pompa o kompaktowej konstrukcji z wałem przelotowym silnik-pompa i niezależnym od kierunku obrotów uszczelnieniem mechanicznym. Komory stopni, wirniki i kierownice przepływowe ze stali nierdzewnej. Płyta podstawy pompy z żeliwa z powłoką kataforetyczną z połączeniem kołnierzowym owalnym.

Pompa służy do zaopatrywania w wodę i podwyższania ciśnienia, zarówno w przemysłowych systemach cyrkulacyjnych, jak i w obiegach wody procesowej i zamkniętych obiegach chłodzenia. Można ją stosować również w systemach przeciwpożarowych, myjniach, do nawadniania oraz podczas korzystania z wody deszczowej.

Cechy szczególne/zalety produktu

  • Przystosowany do zastosowania z wodą użytkową i specjalnych zastosowań dzięki konstrukcji ze stali szlachetnej
  • Oszczędzająca miejsca, kompaktowa i wytrzymała konstrukcja pompy
  • Nadaje się do stosowania w temperaturach otoczenia do 50°C i do rozszerzonego obszaru zastosowań, szczególnie do integracji systemów

Zakres dostawy

  • Wielostopniowa pionowa pompa Wilo-Medana CV1-L
  • Przeciwkołnierze owalne ze stali nierdzewnej Rp 1 do Rp 2" z przynależnymi śrubami, nakrętkami i uszczelkami
  • Instrukcja montażu i obsługi

Konstrukcja

  • Pompa o konstrukcji Inline z przelotowym wałem silnika / pompy
  • Hydraulika pompy i korpus pompy z 1.4301 (AISI 304)
  • Wirniki pompy, komora stopniowa, wał i korpus pompy ze stali nierdzewnej 1.4404 (AISI316L) na zapytanie. Korpus pompy z 1.4404 (AISI316L) dostępny tylko z kołnierzem okrągłym DIN
  • Z połączeniem kołnierzowym owalnym
  • Kołnierz okrągły DIN lub przyłącze Victaulic dostępne na zapytanie
  • Silnik prądu przemiennego lub indukcyjny trójfazowy
  • Zabezpieczenie silnika jest opcjonalnie dostępne dla silnika 3~. Ta opcja jest wymagana w przypadku korzystania z zewnętrznej przetwornicy częstotliwości
  • Silnik prądu przemiennego, wyposażony w kondensator, ze zintegrowanym termicznym zabezpieczeniem silnika (wraz z automatycznym, ponownym włączaniem)
  • Dopuszczenie do stosowania z wodą użytkową dla pomp na wszystkie części ze stali nierdzewnej, które mają kontakt z medium (wersja EPDM)
  • Zestawy obejść są dostępne w ramach wyposażenia dodatkowego

Dane techniczne

Materiał korpusu pompy Stal nierdzewna
Gatunek materiału korpusu pompy Stal nierdzewna 304
Materiał wirnika Stal nierdzewna
Gatunek materiału wirnika Stal nierdzewna 304
Materiał połączenia Stal nierdzewna
Gatunek materiału połączenia Stal nierdzewna 304
Maks. wydajność (maks. przepływ) [m³/h] 10,1
Maks. wysokość podnoszenia [m] 142,7
Maks. ciśnienie robocze [bar] 16
Zakres napięcia znamionowego [V] 400
Liczba faz 3
Częstotliwość 50 Hz
Prąd znamionowy [A] 7,8
Moc oddawana silnika (P2) [kW] 4,2
Wskaźnik minimalnej sprawności (MEI) 0,7
Klasa izolacji wg IEC F
Prędkość obrotowa [obr/min] 2900
Przyłącze od strony wlotowej Gwint wewnętrzny gazowy walcowy
Średnica nominalna przyłącza od strony wlotowej 1 1/4 cala
Klasa ciśnienia kołnierza przyłącza wlotowego PN 16
Rodzaj przyłącza wlotowego ISO 228-1
Przyłącze po stronie wylotowej Gwint wewnętrzny gazowy walcowy
Średnica nominalna przyłącza od strony wylotowej 1 1/4 cala
Średnica zewnętrzna przyłącza od strony wylotowej [mm] 32
Klasa ciśnienia kołnierza przyłącza wylotowego PN 16
Rodzaj przyłącza wylotowego ISO 228-1
Kształt końcówki Inne
Stopień ochrony (IP) IP55

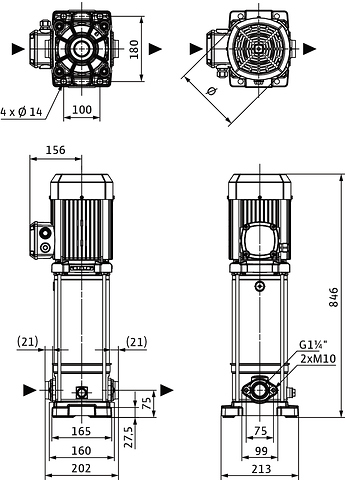

Długość wbudowania [mm] 202
Wysokość pompy [mm] 75
Klasa efektywności energetycznej silnika IE3

Dane logistyczne

Opakowanie zbiorcze 1
Jednostka zbiorcza opak. szt
Długość [m] 0,202
Szerokość [m] 0,213
Wysokość [m] 0,846
