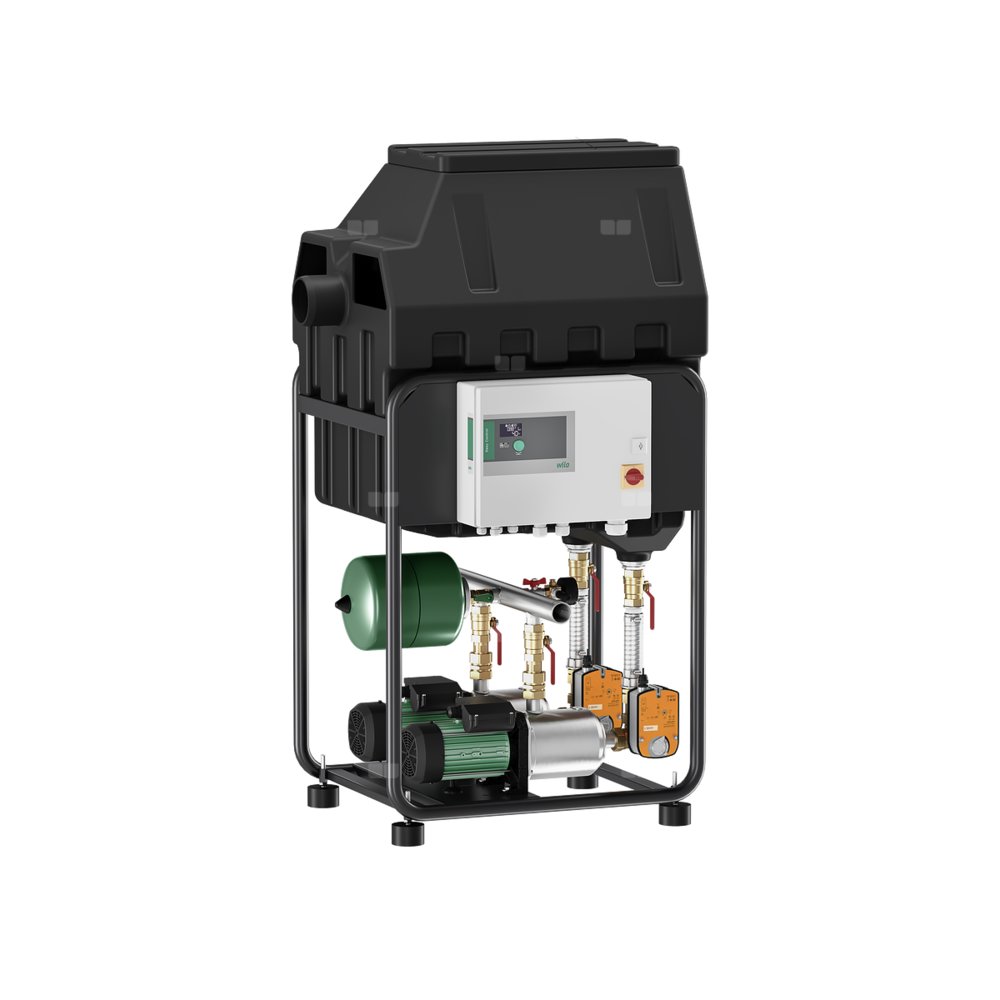

Wilo-RainSystem AF 150-2 Medana LSP205/EC urządzenie do wykorzystania wody deszczowej

Kompaktowe urządzenie do wykorzystania wody deszczowej zgodnie z DIN 1989-100 oraz DIN EN 16941-1 z elastycznym orurowaniem zbiorczym po stronie tłocznej i dwoma oddzielnymi przyłączami przewodów ssawnych w celu oszczędzania wody użytkowej. Składa się z dwóch cichych, samozasysających, wielostopniowych, poziomych wysokociśnieniowych pomp wirowych typoszeregu Wilo-Medana CH1-LSP. Gotowe do podłączenia, zamontowane na ramie z rur stalowych z nóżkami o regulowanej wysokości, wraz z urządzeniem regulacyjnym do wygodnego sterowania systemem.

W pełni zautomatyzowane wykorzystanie wody deszczowej lub uzupełnianie świeżą wodą w przypadku niedoboru deszczówki w domach wielorodzinnych i małych obiektach komercyjnych.

Cechy szczególne/zalety produktu

• Prosta instalacja dzięki kompaktowej konstrukcji wstępnie zmontowanej fabrycznie
• Łatwa i intuicyjna obsługa za pomocą urządzenia regulacyjnego EC w połączeniu z techniką zielonego przycisku
• Niezawodna praca ciągła również przy braku deszczówki dzięki automatycznemu uzupełnianiu wodą użytkową
• Energooszczędna praca dzięki konstrukcji zoptymalizowanej pod kątem przepływu i zastosowaniu silników IE2
• Wysoka niezawodność pracy dzięki programom samoczynnej ochrony, sterowaniu w zakresie niskiego napięcia i zastosowaniu elementów odpornych na korozję, a także możliwości integracji z systemem zarządzania budynkiem
• Możliwość podłączenia pompy zasilającej w zbiorniku poprzez styk AUX (wymagane dodatkowe urządzenie sterujące)
• Zdalne monitorowanie poprzez integrację z systemem automatyki budynku za pośrednictwem seryjnej magistrali Modbus i opcjonalnej rozszerzonej komunikacji za pośrednictwem Gateway
• Cicha praca dla wysokiego komfortu użytkowania

Wyposażenie/funkcja

• Dwie wysokociśnieniowe pompy wirowe typoszeregu Wilo-Medana CH1-LSP z silnikiem w technologii IE2
• Rama z rur stalowych o konstrukcji amortyzującej drgania z nóżkami o regulowanej wysokości i płytą podstawy do mocowania pomp
• Dwa 3-drogowe zawory do automatycznego przełączania na uzupełnianie wody użytkowej w przypadku niedoboru deszczówki w cysternie
• Zbiornik wody uzupełniającej (pojemność: 150 litrów) z przelewem wg EN 1717 (wylot swobodny typu AB) i uzupełnianiem świeżej wody w razie potrzeby przy nienapełnionej cysternie
• Przepływowe przeponowe naczynie wzbiorcze (pojemność: 8 l) wg DIN 4807 do oszczędzania energii w przypadku niewielkich przecieków w budynku
• Czujnik poziomu napełnienia z przewodem o długości 20 m (zakres pomiaru od 0 do 5 m) do wykrywania poziomu napełnienia w cysternie
• Wszystkie części mające kontakt z medium są odporne na korozję

po stronie tłocznej:

• Zawór kulkowy odcinający przy każdej pompie
• Orurowanie zbiorcze po stronie tłocznej, z możliwością przyłączenia po obu stronach
• Przepływowe przeponowe naczynie wzbiorcze (8 l)
• Czujnik ciśnienia 4–20 mA
• Manometr
• Końcówka gwintowana lub kołnierz zaślepiający w zależności od średnicy nominalnej orurowania zbiorczego (do zamówienia osobno)

po stronie ssawnej:

• Dwa oddzielne przyłącza przewodu ssawnego (do oddzielnego montażu poboru pływającego w cysternie)
• Zawór kulkowy odcinający przy każdej pompie
• Czujnik ciśnienia 4–20 mA
• Manometr
• Końcówka gwintowana lub kołnierz zaślepiający w zależności od średnicy nominalnej orurowania zbiorczego (do zamówienia osobno)

Automatyczne sterowanie pompą poprzez w pełni elektroniczne urządzenie regulacyjne EC-Rain (Easy Control) w metalowym korpusie, ze stopniem ochrony IP54. Gotowy do podłączenia elektrycznego i hydraulicznego oraz zamontowany na polakierowanej lakierem antykorozyjnym ramie z rur stalowych.

W celu ułatwienia konserwacji zalecany obszar roboczy wokół instalacji powinien wynosić 60 cm.

Obsługa/wyświetlacz

• Wyświetlacz LED do wskazywania danych eksploatacyjnych, parametrów regulatora, stanów roboczych pomp, komunikatów o awarii i pamięci historii usterek
• Opis menu z siedmiosegmentowym wskazaniem i wizualizacją
• Wstępnie ustawione fabrycznie parametry ułatwiające uruchamianie/pracę rozrusznika
• Nastawienie parametrów roboczych i potwierdzanie sygnalizacji awarii za pomocą pokrętła
• Blokowany wyłącznik główny
• Licznik godzin pracy dla każdej pompy i całej instalacji
• Licznik pracy na sucho i przelewu
• Pamięć obejmująca ostatnich 10 usterek

Regulacja

• Dwie samozasysające pompy wirowe typoszeregu Wilo-Medana CH1-LSP (tryb sterowania p-c)
• Regulowane ciśnienie włączania i wyłączania pompy obciążenia podstawowego i szczytowego w odniesieniu do określonego punktu pracy
• Automatyczne, zależne od obciążenia dołączenie obciążenia szczytowego pompy w zależności od ciśnienia załączania pompy obciążenia podstawowego
• Menu Easy Actions do szybkiej konfiguracji podstawowych parametrów
• Dowolny wybór trybu pracy pomp (ręczny, wył., automatyczny) oraz zaworów 3-drogowych (otw., zam.)
• Równomierne sterowanie urządzeniem przez cykliczną zamianę pomp (opcja konfiguracji) i zintegrowane uruchomienie testowe w przypadku przestoju pomp
• Tryby pracy systemów (ręczne lub automatyczne)
• Automatyczna, ustawiana zamiana pomp
  • Standardowe ustawienie: Impuls ‐ Za każdym razem, gdy wystąpi taka potrzeba, następuje zmiana pompy obciążenia podstawowego bez uwzględnienia godzin pracy
  • Dodatkowo: cykliczna zamiana pomp obciążenia podstawowego po upływie skonfigurowanych godzin pracy (interwał: 1 do 6 godzin)
• Automatyczne, ustawiane próbne uruchomienie pompy (okresowe uruchomienie pompy)
  • Włączane/wyłączane
  • Dowolnie programowany czas między dwoma uruchomieniami testowymi
  • Dowolnie programowane czasy blokad

Kontrola

• Sterowanie pracą urządzenia / kontrola poziomu wody za pomocą układów niskonapięciowych (24 VDC)
• Monitoring poziomu napełnienia cysterny za pomocą systemu rozpoznawania zalania oraz licznika przelewu
• Opcjonalne rozpoznawanie przelania zbiornika wody uzupełniającej
• Rozpoznawanie nadciśnienia/podciśnienia
• Zabezpieczenie przed suchobiegiem pompy
• Wsparcie samozasysania
• Ochrona przed zakamienieniem zaworów 3-drogowych
• Automatyczna okresowa wymiana wody w zbiorniku wody uzupełniającej (możliwość konfiguracji cyklu)
• Zbiorcze sygnalizacje pracy i awarii za pośrednictwem styków bezpotencjałowych
• Opcjonalne wejścia/wyjścia (patrz interfejsy)

Interfejsy

• Bezpotencjałowe styki do zbiorczej sygnalizacji pracy i awarii (SBM/SSM)
• Możliwość ustawienia odwróconej logiki SBM i SSM
• Opcjonalne wejścia: styki pracy na sucho (opóźnienie od 1 do 180 sekund), zewn. wył., przelew (zbiornik wody uzupełniającej / cysterna), powrót (cysterna), praca na sucho (cysterna)
• Opcjonalne wyjścia: dwie sztuki z przesunięciem od -60 do 60 sekund w odniesieniu do wyjścia pompy 1 i 2 (jeśli zawór 3-drogowy znajduje się w trybie wody deszczowej)

Zalecane wyposażenie dodatkowe (należy zamawiać oddzielnie)

• Dwa osobne węże ssawne i filtr ssania (pływający pobór)
• Przeponowe naczynie wzbiorcze po stronie tłocznej odpowiednio do warunków lub wymagań

Opcjonalne wyposażenie dodatkowe

• Końcówka gwintowana lub kołnierz zaślepiający w zależności od średnicy nominalnej orurowania zbiorczego
• Filtr (po stronie tłocznej)

Systemy magistral

• Modbus RTU

Materiały

• Korpus pompy: Stal nierdzewna
• Wał: Stal nierdzewna
• Wirnik: PPE/PS-GF30

Dane eksploatacyjne

• Przetłaczane medium: Woda
• Min. temperatura przetłaczanej cieczy: 5 °C
• Maks. temperatura przetłaczanej cieczy: 35 °C
• Maks. ciśnienie robocze: 10 bar
• Maks. temperatura otoczenia: 40 °C

Dane silnika

• Przyłącze sieciowe: 1~230 V, 50 Hz
• Znamionowa moc silnika: 550
• Znamionowa prędkość obrotowa: 2900 Obroty / min
• Prąd znamionowy: 3.6 A
• Współczynnik mocy: 0.98
• Stopień ochrony silnika: IP55
• Klasa izolacji: F

Wymiary montażowe

• Przyłącze przelewowe: Ø110-PN0
• Przyłącze wody: R 1¼
• Przyłącze po stronie ssawnej: G 1¼
• Przyłącze po stronie tłocznej: G 1¼

Informacje na temat umiejscowienia zamówień

• Masa netto ok.: 105 kg
• Produkt: Wilo
• Nazwa produktu: RainSystem AF 150-2 Medana LSP205/EC
• Numer artykułu: 4254793
