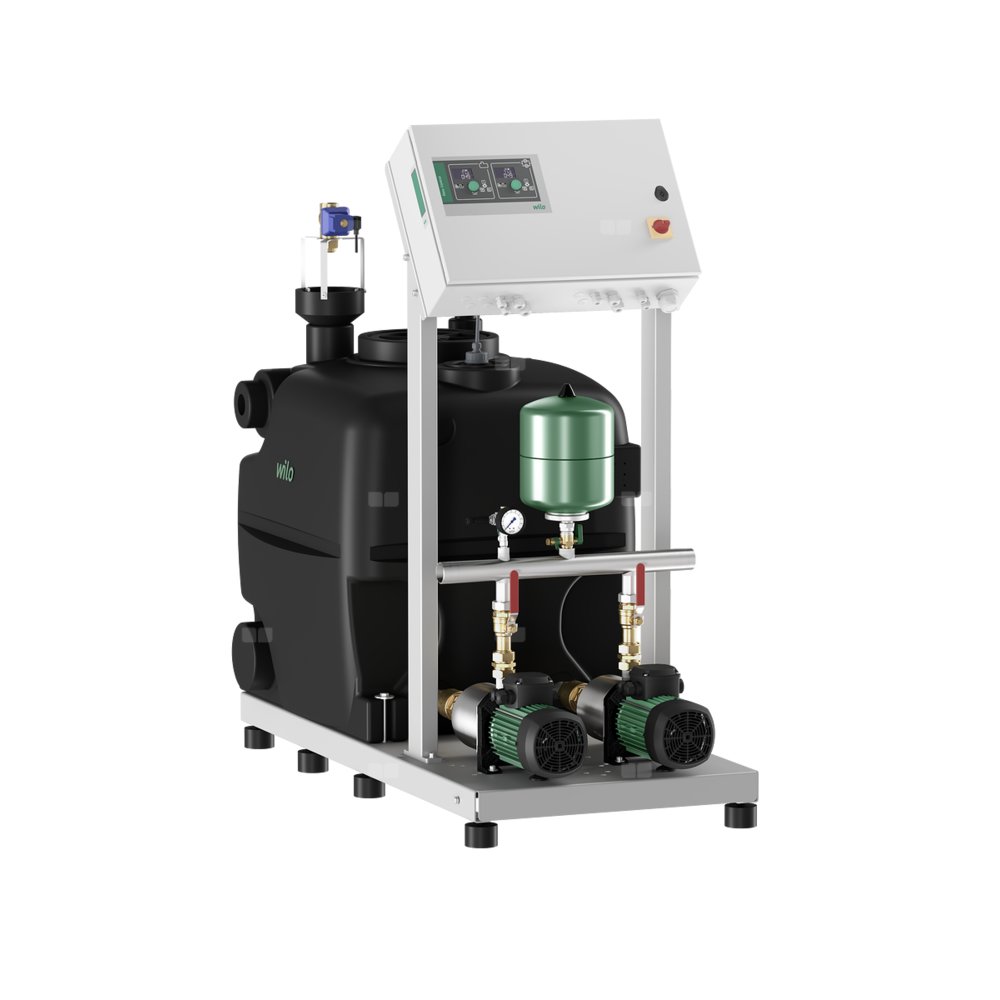

Wilo-RainSystem AF 400-2 Medana L602/EC urządzenie do wykorzystania wody deszczowej

Kompaktowe urządzenie do wykorzystania wody deszczowej zgodnie z DIN 1989-100 oraz DIN EN 16941-1 z elastycznym orurowaniem zbiorczym po stronie tłocznej w celu oszczędzania wody użytkowej. Składa się z dwóch normalnie zasysających, wielostopniowych, poziomych wysokociśnieniowych pomp wirowych typoszeregu Wilo-Medana CH1-LSP (pompy do podwyższania ciśnienia) i zamawianych osobno pomp zasilających w cysternie (patrz typoszereg Wilo-Padus UNI albo Wilo-Sub TWI). Gotowe do podłączenia, zamontowane na płycie podstawy z nóżkami z regulowaną wysokością, wraz z urządzeniem regulacyjnym do wygodnego sterowania systemem.

• W pełni zautomatyzowane wykorzystanie wody deszczowej lub uzupełnianie świeżą wodą w przypadku niedoboru deszczówki w dużych budynkach w środowisku komercyjnym i przemysłowym.

Cechy szczególne/zalety produktu

• Prosta instalacja dzięki kompaktowej konstrukcji wstępnie zmontowanej fabrycznie
• Łatwa i intuicyjna obsługa za pomocą urządzenia regulacyjnego EC w połączeniu z techniką zielonego przycisku
• Niezawodna praca ciągła również przy braku deszczówki dzięki automatycznemu uzupełnianiu wodą użytkową
• Energooszczędna praca dzięki konstrukcji zoptymalizowanej pod kątem przepływu i zastosowaniu silników IE2/IE3
• Wysoka niezawodność pracy dzięki programom samoczynnej ochrony, sterowaniu w zakresie niskiego napięcia i zastosowaniu elementów odpornych na korozję, a także możliwości integracji z systemem zarządzania budynkiem
• Wskazówki konserwacji poprzez wskaźnik usterek z kodami błędów
• Zdalne monitorowanie poprzez integrację z systemem automatyki budynku za pośrednictwem seryjnej magistrali Modbus i opcjonalnej rozszerzonej komunikacji za pośrednictwem Gateway
• Cicha praca z myślą o wysokim komforcie użytkowania

Wyposażenie/funkcja

• Dwie wysokociśnieniowe pompy wirowe typoszeregu Wilo-Medana CH1-L z silnikiem w technologii IE2/IE3 (IE2: do 0,75 kW, IE3: od 0,75 kW)
• Płyta podstawy o konstrukcji amortyzującej drgania z nóżkami o regulowanej wysokości
• Zawór 2-drogowy do automatycznego przełączania na uzupełnianie wody użytkowej w przypadku niedoboru deszczówki w cysternie
• Zbiornik wody uzupełniającej (pojemność: 400 litrów) jako zbiornik hybrydowy z przelewem wg EN 1717 (wylot swobodny typu AA) do tłoczenia wody deszczowej i uzupełniania świeżej wody w razie potrzeby przy nienapełnionej cysternie
• Przepływowe przeponowe naczynie wzbiorcze (pojemność: 8 l) wg DIN 4807 do oszczędzania energii w przypadku niewielkich przecieków w budynku
• Czujnik poziomu napełnienia z przewodem o długości 1,5 m (zakres pomiaru od 0 do 5 m) do wykrywania poziomu napełnienia w zbiorniku hybrydowym
• Wszystkie części mające kontakt z medium są odporne na korozję

po stronie tłocznej:

• Zawór kulkowy odcinający przy każdej pompie
• Orurowanie zbiorcze po stronie tłocznej, z możliwością przyłączenia po obu stronach
• Przepływowe przeponowe naczynie wzbiorcze (8 l)
• Czujnik ciśnienia 4–20 mA
• Manometr

po stronie ssawnej:

• Czujnik ciśnienia 4–20 mA
• Manometr

Automatyczne sterowanie pompą poprzez w pełni elektroniczne urządzenie regulacyjne EC-Rain (Easy Control) w metalowym korpusie, ze stopniem ochrony IP54. Gotowy do podłączenia elektrycznego i hydraulicznego oraz zamontowany na polakierowanej lakierem antykorozyjnym ramie stalowej.

Materiały

• Korpus pompy: Stal nierdzewna
• Wał: Stal nierdzewna
• Wirnik: Stal nierdzewna

Dane eksploatacyjne

• Przetłaczane medium: Woda
• Min. temperatura przetłaczanej cieczy: 5 °C
• Maks. temperatura przetłaczanej cieczy: 35 °C
• Maks. ciśnienie robocze: 10 bar
• Maks. temperatura otoczenia: 40 °C

Dane silnika

• Przyłącze sieciowe: 3~400 V, 50 Hz
• Znamionowa moc silnika: 550
• Znamionowa prędkość obrotowa: 2900 Obroty / min
• Prąd znamionowy: 1.5 A
• Stopień ochrony silnika: IP55
• Klasa izolacji: F

Wymiary montażowe

• Przyłącze przelewowe: Ø110-PN0
• Przyłącze wody: Rp 1
• Przyłącze po stronie ssawnej: Rp 1¼
• Przyłącze po stronie tłocznej: Rp 1

Informacje na temat umiejscowienia zamówień

• Masa netto ok.: 141 kg
• Produkt: Wilo
• Nazwa produktu: RainSystem AF400-2Medana L602/EC2+1
• Numer artykułu: 4254799
