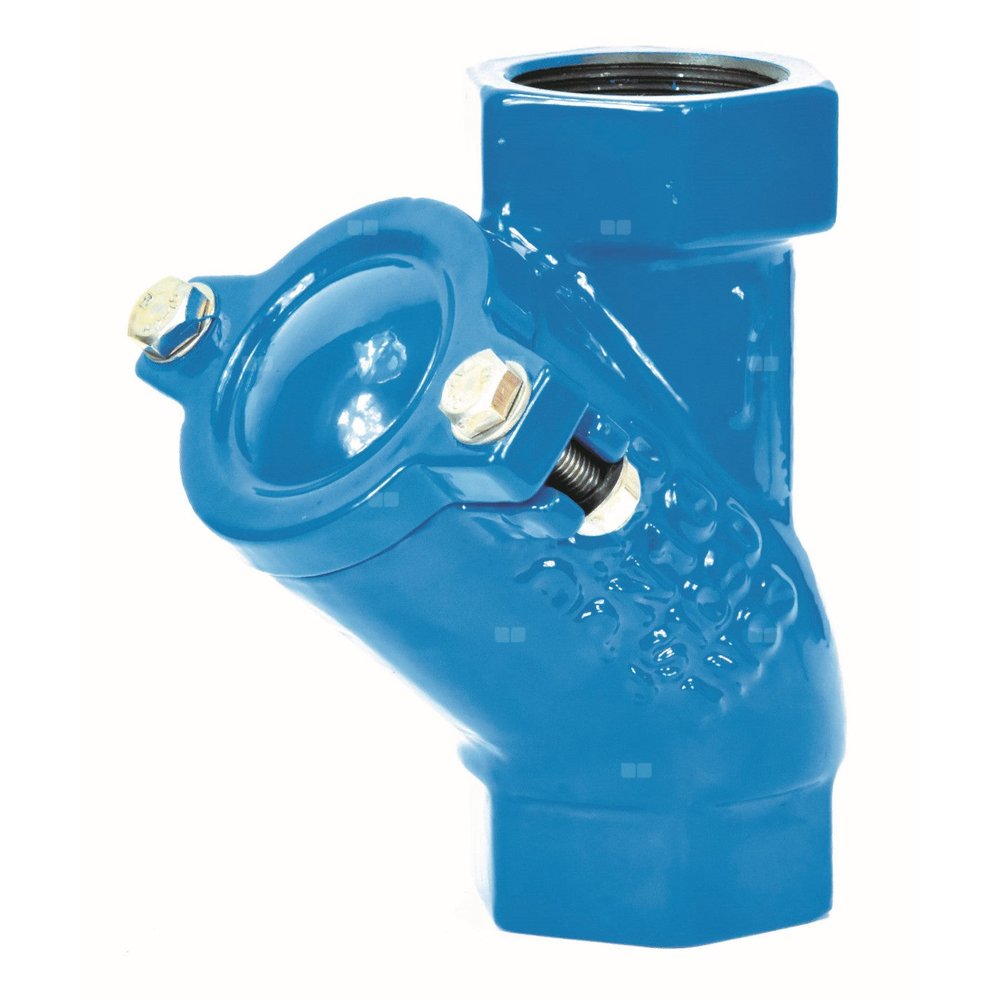

Zawór zwrotny kulowy DN 25 PN16 (GW 1")

Zawory zwrotne kulowe są urządzeniami zabezpieczającymi rurociągi ciśnieniowe przed niepożądanym przepływem zwrotnym. Najczęściej stosowane są na pionach tłocznych w przepompowniach ścieków bytowo-gospodarczych oraz w przepompowniach wód
opadowych. Konstrukcja i wykonanie materiałowe pozwalają na szerokie stosowanie w instalacjach wewnątrz zbiorników przepompowni, na rurociągach przesyłowych powierzchniowych, a także do stosowania pod ziemią zarówno w pozycji pionowej jak
i poziomej (z zachowaniem właściwego kierunku przepływu).

Cechy:
• Przepływ pełnym przekrojem
• Samooczyszczanie się kuli
• Niskie ciśnienie uszczelniania
• Pionowy i poziomy sposób montażu
• Cicha praca
• Komora inspekcyjna do czyszczenia i wymiany kuli

Dane techniczne:
Produkty spełniają wymagania norm:
EN1092-2 PN16 oraz AS4087, AS4087 (AS2129 Tabela E),
ISO 228-1 w odniesieniu do gwintów BSP,
Kategoria A standard ISO5208,
EN558-1 seria 48 (DIN3202 F6).
Zakres średnic zaworów gwintowanych: od DN25 (1”) do DN65 (2-1/2”).
Zakres średnic zaworów kołnierzowych: od DN50 do DN100.
Maksymalne ciśnienie robocze: 16 bar.
Minimalne ciśnienie zwrotne gwarantujące szczelność: od 0,3 do 0,5 bar.
Testowane ciśnienie:
dla gniazda z kulą: 1,1 × ciśnienie normalne,
– dla korpusu: 1,5 × ciśnienie normalne.
Zakres stosowania w temperaturach 10–80°C.
Długość zabudowy zaworów oraz rozmiary przyłączeniowe kołnierzy i gwintów spełniają wymagania wymienionych wyżej norm.
Prawidłowy kierunek przepływu cieczy przez zawór określa strzałka na korpusie.
Trwała i prosta konstrukcja, gwarantują długotrwałe bezproblemowe działanie.
Zamknięcie zaworu (żaluzję) stanowi gładka kula pokryta warstwą odpornego na ścieki EPDM. Poprzez swobodny obrót kuli w gnieździe, do którego trafia kula pod wpływem przepływu cieczy, następuje oczyszczanie kuli z unoszonych przez medium frakcji stałych.
Zawory posiadają zamykana na śruby rewizję, do inspekcji oraz wygodnego czyszczenia w przypadku dostania się nienormatywnych zawartości ścieków.

Materiały:
Korpus: żeliwo sferoidalne,
Kula: stal/NBR,
Oring: EPDM,
Osłona inspekcyjna: żeliwo sferoidalne,
Śruba: stal nierdzewna AISI 304,
Nakrętka: stal nierdzewna AISI 304,
Podkładka: stal nierdzewna AISI 304.
