Nowość w ofercie QIK – płytka montażowa stalowa 150/100

Płytka montażowa stalowa QIK 150/100 – kod 92IK2018L

Płytka idealnie dopasowana jest do montażu poniższych typów kolan naściennych zaprasowywanych QIK:

16x2,0-1/2" – 38 mm kod 92U55061612,

16x2,0-1/2" – 46 mm kod 92U55021612,

20x2,0-1/2" – 38 mm kod 92U550620121,

20x2,0-1/2" – 46 mm kod 92U550220121.

W zestawie znajduje się 8 szt. blachowkrętów ø 3,4x9,6 – 6 szt. służy do montażu 2 kolan naściennych na płytce, 2 szt. służą do opcjonalnego montażu wsporników płytki.

Płytka wraz z kolanami służy do mocowania baterii ściennych 150 mm i zespołu zaworów podumywalkowych 100 mm. Wykonana z blachy stalowej ocynkowanej o grubości 1,2 mm zapewnia wystarczającą sztywność i równoległość oraz prawidłowy odstęp zamontowanym kolanom naściennym 1/2". Dzięki temu rozwiązaniu bezproblemowe staje się wkręcenie krzywek baterii lub zaworów. Budowa płytki daje również możliwość obrotu kolan naściennych tak, aby była możliwość podprowadzenia obu rur jedną bruzdą. Płytka wyposażona jest w 2 otwory mocujące w postaci fasolek, pionową i poziomą – zapewniają one dokładną regulację poziomu w trakcie montażu w wykutej wnęce ściany.

Wspornik płytki montażowej stalowej QIK 150/100 – kod 92IK2018W

Dodatkowo, płytkę montażową QIK można uzbroić w 2 wsporniki. Zestaw z dwoma wspornikami umożliwia łatwe i wygodne zamocowanie w ścianie wykonanej z materiałów szczelinowych typu porotherm czy silka, gdzie rozkuta wnęka uniemożliwia wykonanie otworów montażowych. Zastosowane boczne wsporniki są mocowane do nienaruszonych płaszczyzn obok wnęki, gdzie istnieje możliwość bezudarowego wiercenia mocnego otworu pod kołki rozporowe, a w efekcie umożliwia skuteczny docisk do ściany również z opcją regulacji położenia.

Wsporniki dostarczane są osobno  w postaci płaskich blaszek i w momencie montażu dokręcane identycznym blachowkrętem jak kolano naścienne. Dzięki ręcznemu doginaniu wsporników, które przebiega po przygotowanych fabrycznie nacięciach, możemy idealnie dopasować głębokość osadzenia całego zespołu we wnęce.

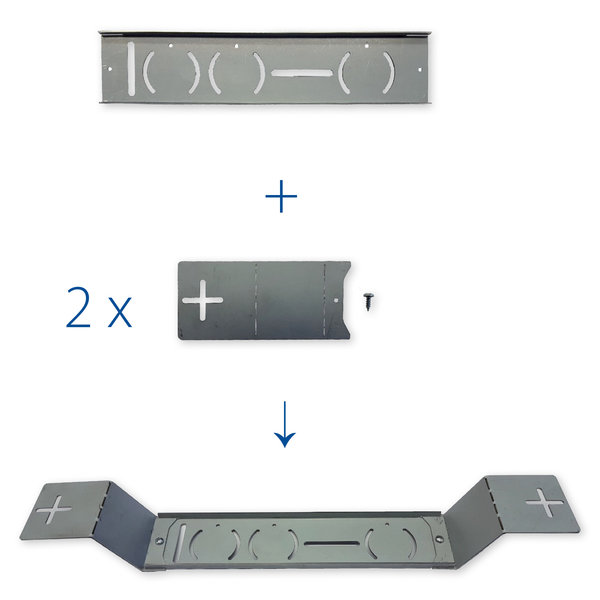

Poniżej przedstawiony jest schemat montażu płytki montażowej stalowej QIK wraz ze wspornikami.
