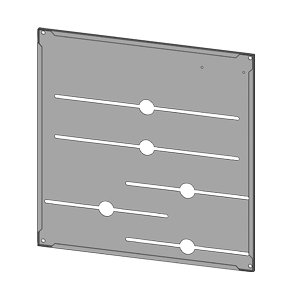

HIU MODULAR METALOWA OBUDOWA STACJI Z SZABLONEM GE551Y078 - WERSJE STANDARD SM3

Węzeł cieplny typu modułowego do obsługi systemów c.o. i c.w.u. z wymiennikiem dla użytkownika bezpośredniego pomiaru. Węzeł cieplny „HIU MODULAR” jest rozwiązaniem umożliwiającym zmianę parametrów i rozdział czynnika grzewczego z centralnej sieci ciepłowniczej lub centralnej kotłowni obiektu na parametry odpowiadające aktualnemu zapotrzebowaniu poszczególnych odbiorców. Węzły cieplne GE556 zapewniają również możliwość pomiaru zużycia energii cieplnej oraz równoważenie obwodów zasilających. Węzeł dostarczany jest na solidnym stelażu do którego opcjonalnie można zamówić estetyczną metalową pokrywę lub izolację cieplną.
Kompletacja i dostawa konkretnego modelu węzła odbywa się poprzez indywidualne zmontowanie podstawowej wersji bazowej z elementami wyposażenia obowiązkowego i opcjonalnego (dostawa obejmuje kompletny złożony zestaw)
Możliwość konfiguracji zestawu:
- Górny lub dolny wlot obiegu pierwotnego - zasilającego.
- Zawór regulacji ciśnienia różnicowego w obwodzie pierwotnym.
- Mechaniczny zawór priorytetu przygotowania c.w.u.
- Regulacja temperatury ciepłej wody poprzez głowicę termostatyczną.
- Termostatyczny by-pass w celu utrzymania gotowości temperaturowej wymiennika c.w.u
- Zestaw do recyrkulacji cwu z lub bez pompy obiegowej wody użytkowej.
- Regulacja natężenia przepływu obiegu grzewczego wysokiej temperatury poprzez statyczny
zawór równoważący.
- Obieg grzewczy wtórny, (wysoka temperatura) wyposażony w zawór termostatyczny z nastawą
wstępną z opcją montażu siłownika termoelektrycznego.
- Dodatkowy obieg grzewczy niskiej temperatury z głowicą termostatyczną i modulowaną pompą
zgodną z dyrektywą ErP. (z możliwością autonomicznego sterowania)
- Regulowany by-pass zestawu podmieszania.
- Lakierowana metalowa obudowa lub formowana izolacja cieplna.
- Filtr i ręczny odpowietrznik po stronie pierwotnej.
- Przystosowany do montażu liczników energii cieplnej i wodomierzy, w miejscu mosiężnych
elementów dystansowych.
- Puszka z listwą zaciskową, do połączeń elektrycznych
- Moce i wydajności wymienników ciepła przygotowania c.w.u.
• GE556Y511 i GE556Y512 moc 34 kW wydajność 515 l/h
• GE556Y513 i GE556Y514 moc 42 kW wydajność 620 l/h
• GE556Y515 i GE556Y516 moc 50 kW wydajność 720 l/h
- Zakres regulacji temperatury ogrzewania i c.w.u.:
• obieg wtórny wysoka temperatura: 20÷70°C
• obieg wtórny niska temperatura: 20÷45°C
• regulacja temperatury c.w.u.: 0÷70°C (wartość zadana 50°C)
- Przyłącza hydrauliczne z gwintem zewnętrznym ¾”.
