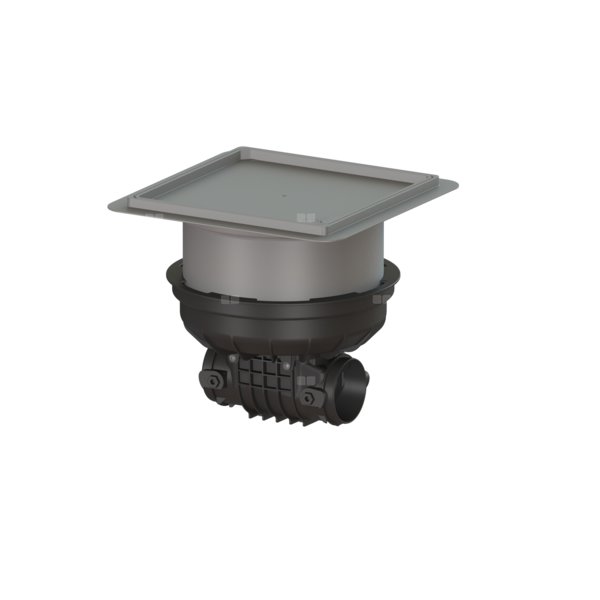

Korpus Staufix 2-klapowy z pokrywą pod płytkę DN 90-100

Korpus Staufix 2-klapowy z pokrywą pod płytkę DN 90-100

KESSEL Korpus Staufix typ 2, wielkość nominalna (DN) 90-100, szczelność wodoszczelny, zabudowa w płycie podłogowej, typ pokrywy pokrywa do wklejenia płytek, nie

• Łatwe przezbrojenie na StaufixControl
• Elastyczna zabudowa
• Dostępne różne pokrywy przy zabudowie w płycie podłogowej

Korpus Staufix typ 2 DN 90-100, płyta podł., do wklej. płytek

Korpus Staufix do ścieków bez fekaliów jest wyposażony w dwie mechaniczne klapy, które zamykają się samoczynnie w przypadku przepływu zwrotnego. Jedna klapa zwrotna służy jednocześnie jako ryglowane ręcznie zamknięcie awaryjne. Króciec bosy i kielich o wymaganym rozmiarze są dostępne opcjonalnie. Modułowy system elementów KESSEL pozwala na bezproblemowe przezbrojenie istniejących urządzeń na zawór przeciwzalewowy StaufixControl.

Wersja

• Klapa ze stali nierdzewnej jako ochrona przed gryzoniami: nie
• Zamknięcie awaryjne: tak
• Mechaniczne klapy zwrotne: 2

Cechy ogólne

• Kolor: czarny
• Norma: EN 13564
• Wielkość nominalna (DN): 90-100
• Sposób zabudowy: zabudowa w płycie podłogowej
• Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji)
• Ochrona przeciwzalewowa: Typ 2

Wymiary

• Ciężar netto: 5,6 kg
• Ciężar brutto: 8,2 kg
• Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm
• Wybranie, Szerokość: 750 mm
• Wybranie, długość: 750 mm
• Spadek: 8 mm
• Głębokość zabudowy: 287 - 410 mm
• Rodzaj regulacji wysokości: Nasada teleskopowa
• Długość: 444 mm
• Szerokość: 444 mm
• Wymiar opakowania: dł.: 586 mm
• Wymiar opakowania: szer.: 486 mm
• Wymiar opakowania: wys.: 496 mm

Cechy pokrywy

• Typ pokrywy: pokrywa do wklejenia płytek
• Materiał pokrywy: Tworzywo sztuczne
• Pokrywy, Szerokość: 368 mm
• Pokrywy, Wysokość: 48 mm
• Pokrywy, Długość: 368 mm
• Blokada: zaryglowany
• Klasa obciążenia: K 3 (EN 1253-1)
• Szczelność: wodoszczelny
• Maks. grubość podłogi: 16 mm
