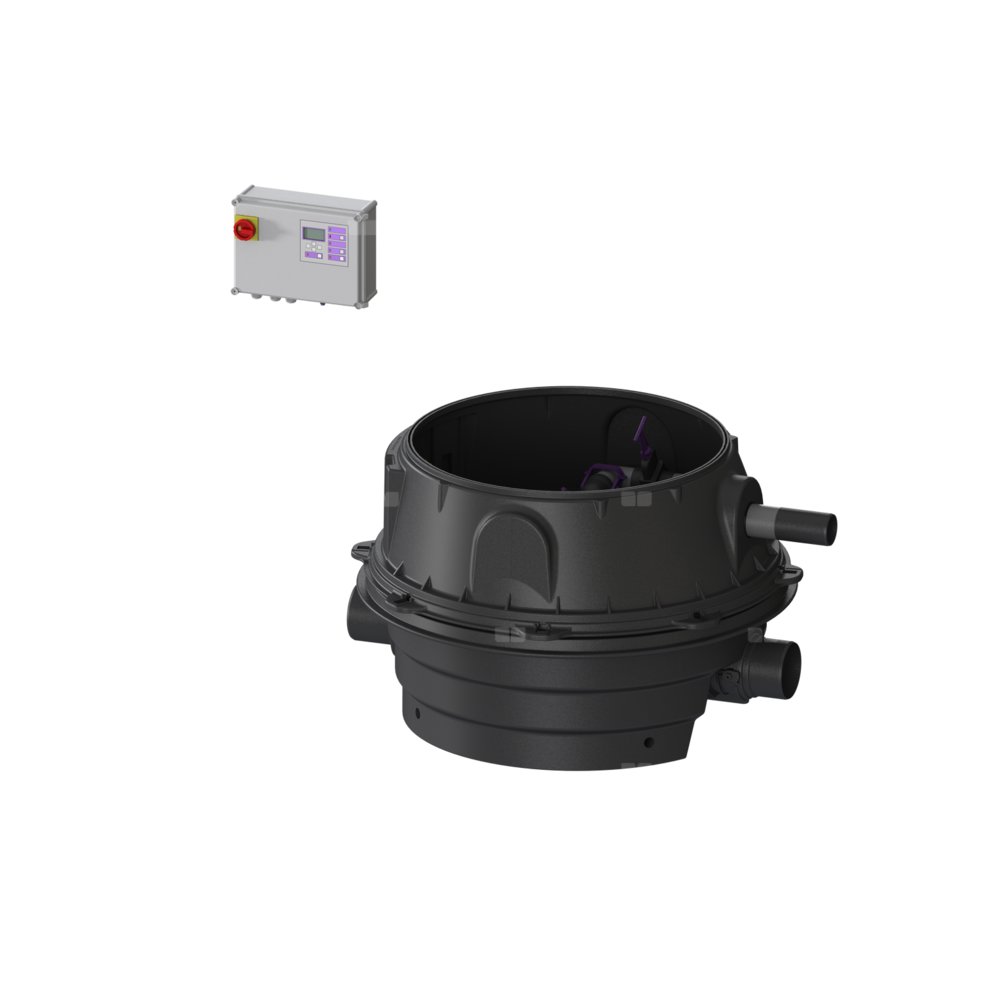

MODUŁ TECHNICZNY MONO ECOLIFT XL POMPA 400V SPF3000-S3 z automatyczną klapą zwrotną do ścieków szarych do zabudowy w ziemi lub płycie betonowej

MODUŁ TECHNICZNY MONO ECOLIFT XL POMPA 400V SPF3000-S3 z automatyczną klapą zwrotną do ścieków szarych do zabudowy w ziemi lub płycie betonowej

Marka: KESSEL

EAN/GTIN: 4026092070550

Kod IK: HG8741046

Kod producenta: 8741046


Cena katalogowa netto

39 869 zł / szt.

Cena katalogowa brutto

49 038,87 zł / szt.

MODUŁ TECHNICZNY MONO ECOLIFT XL POMPA 400V SPF3000-S3 z automatyczną klapą zwrotną do ścieków szarych do zabudowy w ziemi lub płycie betonowej

KESSEL Przepompownia przeciw. Ecolift XL, ścieków Ścieki bez fekaliów, zabudowa w ziemi, Pojedyncza jednostka, z pompą zatapialną SPF 3000, typ pracy S3 - 50%, czujnik alarmu z Sonda optyczna, sterownik Comfort Plus

  • Usuwanie ścieków bez przerywania pracy nawet podczas awarii zasilania, o ile nie występuje cofka
  • rzadka praca pompy
  • minimalny hałas

Przepompownia przeciw. Ecolift XL Mono, 1 klapa silnik, SPF 3000-S3,stożek

Przepompownia przeciwalewowa do ścieków bez fekaliów jest wyposażona w pompę zatapialną, mechaniczny system zamykania, system zamykania za pomocą silnika oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. W normalnym stanie woda odprowadzana jest przez naturalny spadek do kanału. Przepływ zwrotny zostaje rozpoznany przez sondę optyczną, system zamykania za pomocą silnika zostaje automatycznie zamknięty i swobodny przepływ do kanału nie jest już możliwy. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez przewód tłoczny, który transportuje ścieki do kanału. Przewód tłoczny należy wykonać w formie spawanej rury PE, która w przypadku pompy SPF 4500, będzie dodatkowo doprowadzona do studzienki wyrównującej ciśnienie. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt.

Wersja

  • Wskazówka dotycząca głębokości zabudowy: Wariant z najniższą zabudową
  • Typ urządzenia: Pojedyncza jednostka
  • Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego
  • Uszczelka do przeprowadzenia przewodu rurowego (DN): 100
  • Uszczelka przelotowa do przewodu wentylacyjnego (DN): 70
  • Sterowanie pompą: sterownik
  • Zawór zwrotny: zintegrowany
  • Przewód tłoczny: poziomy
  • Klapy zwrotne napędzane silnikiem: 1
  • Mechaniczne klapy zwrotne: 1

Cechy ogólne

  • Kolor: czarny
  • Norma: ÖNORM B 2501
  • Typ ścieków: Ścieki bez fekaliów
  • Sposób zabudowy: zabudowa w ziemi
  • Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)
  • Ochrona przeciwzalewowa: Typ 3
  • Aprobata: Z-53.2-493

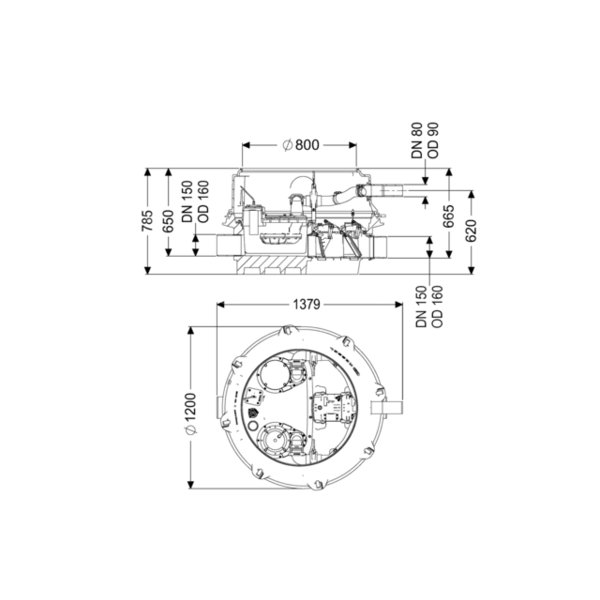

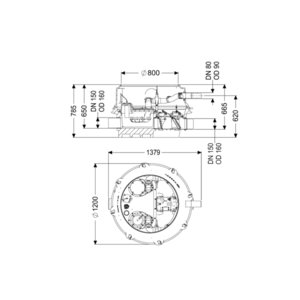

Wymiary

  • Ciężar netto: 113,3 kg
  • Ciężar brutto: 133,7 kg
  • Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm
  • Spadek: 15 mm
  • Długość: 1379 mm
  • Szerokość: 1200 mm
  • Wysokość: 785 mm
  • Wymiar opakowania: dł.: 2000 mm
  • Wymiar opakowania: szer.: 1300 mm
  • Wymiar opakowania: wys.: 950 mm

Zbiornik/korpus

  • Ciśnienie nominalne (PN): 10
  • Przewód tłoczny (DN): 80
  • Przewód tłoczny (DA): 90 mm
  • Koryto: Kineta przelotowa
  • Przyłącze odpowietrzające (DN): 70
  • Odstęp między dnem rury odpływowej a dnem zbiornika: 120 mm
  • Odstęp między dnem rury dopływowej a dnem zbiornika: 135 mm
  • Odstęp dna rury dopływu od górnej krawędzi zbiornika: 645 mm
  • Liczba odpływów: 1
  • Wielkość nominalna odpływu (DN): 150 mm
  • Wielkość nominalna dopływu (DN): 150 mm
  • Liczba dopływów: 1
  • Szerokość w świetle zbiornika urządzenia (LW): 1000 mm
  • Szerokość w świetle włazu (LW): 800 mm
  • Pojemność użytkowa: 20 l
  • Pojemność zbiornika: 65 l

Przenośnik

  • Pompa: SPF 3000
  • Liczba pomp: 1
  • Ciężar, pompa: 24 kg
  • Typ przyłącza: Przyłącze bezpośrednie
  • Prąd znamionowy: 5,4 A
  • Długość przewodu sieciowego pompy: 10 m
  • Klasa ochrony: I
  • Klasa izolacji: F
  • Współczynnik mocy Cos phi: 0,89
  • Stopień ochrony pompy: IP 68 (3 m / 48 h)
  • Nadzór temperatury: zintegrowany
  • Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
  • Maks. wydajność tłoczenia: 36 m³/h
  • Maks. wys. podnoszenia: 17,5 m
  • Prędkość obrotowa: 2845 U/min
  • Pobór mocy P1: 3,2 kW
  • Pobór mocy P2: 2,7 kW
  • Tryb roboczy: S3 - 50%
  • Wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 16 A
  • Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm²
  • Typ wirnika: Wolny przelot
  • Wolny przelot: 40 mm

Sterowanie

  • Sterownik: Comfort Plus
  • Włącznik ochrony silnika: tak
  • Pobór mocy w stanie czuwania: 5 W
  • Czujnik alarmowy: Sonda optyczna
  • Instrument do rozpoznania poziomu: Rura zanurzeniowa
  • Typ pomiaru poziomu: pneumatyczny
  • Stopień ochrony sterowniku: IP 54
  • Napięcie robocze: 400 V
  • Typ przyłącza: Przyłącze bezpośrednie
  • Kontakt bezpotencjałowy: tak
  • Złącze GSM: tak
  • Złącze USB: tak
  • Funkcja dziennika zdarzeń: tak
  • Wyświetlacz wielowierszowy: tak
  • Podtrzymywanie bateryjne: tak
  • System samodiagnozy (SDS): tak
  • Prąd znamionowy: 5,4 A
