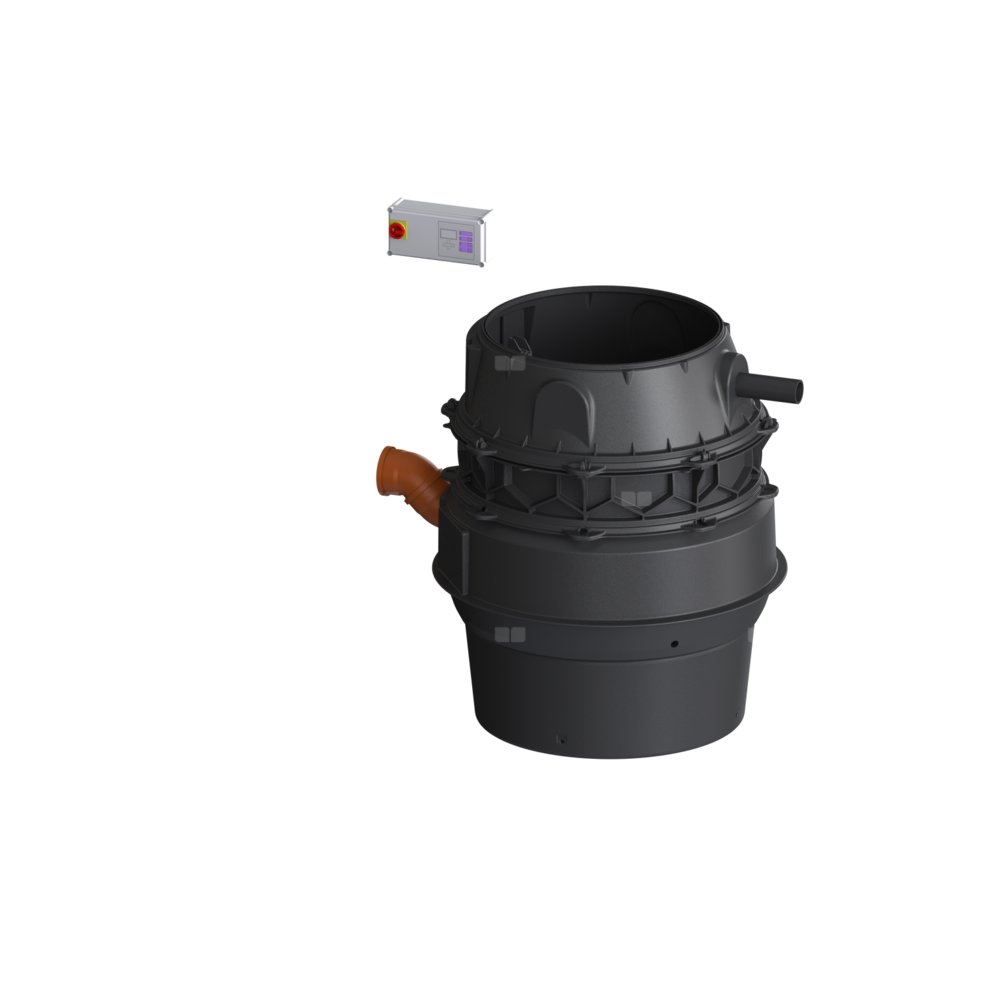

Moduł techniczny przepompowni Aqualift F XL Duo z szafką Comfort 3000-S1 400V ze zgrzewanym pierścieniem studzienki i stożkiem LW 800
Moduł techniczny przepompowni Aqualift F XL Duo z szafką Comfort 3000-S1 400V ze zgrzewanym pierścieniem studzienki i stożkiem LW 800
Przepompownia do ścieków zawierających fekalia i bez fekaliów jest wyposażona w pompę zanurzeniową, zawór zwrotny oraz zasuwę odcinającą do przewodu tłocznego. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy (ustawienie suche) z przykręcanym otworem wyczystkowym.
Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach.
Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt.
Rodzaj ścieków: Ścieki zawierające fekalia
Sposób zabudowy: zabudowa w ziemi, zabudowa w płycie podłogowej
Wykonanie
Rodzaj urządzenia: Urządzenie dwupompowe
Ustawienie: Ustawienie suche
Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego
Sterowanie pompą: Urządzenie sterownicze
Zawór zwrotny: zintegrowany
Stopnie złazowe: tak
Wskazówka dotycząca głębokości zabudowy: Wariant z najniższą zabudową
Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)
Cechy ogólne
Kolor: czarny
Norma: EN 12050-1
Wymiary
Długość: 1 295 mm
Szerokość: 1 295 mm
Wysokość: 1 500 mm
Zbiornik
Liczba dopływów: 1 ST
Wielkość nominalna dopływu (DN): 150
Wielkość nominalna dopływu (DA): 160 mm
Odstęp między dnem rury dopływowej a dnem zbiornika: 753 mm
Odstęp między środkiem rury odpływowej a dnem zbiornika: 1 343 mm
Odstęp między środkiem rury dopływowej a dnem zbiornika: 833 mm
Pojemność zbiornika: 335 l
Pojemność użytkowa: 160 l
Przewód tłoczny: poziomy
Przewód tłoczny (DN): 80 mm
Przewód tłoczny (DA): 90 mm
Przyłącze odpowietrzające (DN): 70 mm
Odporność na wodę gruntową od dolnej krawędzi dna: 3 000 mm
Szerokość w świetle zbiornika urządzenia (LW): 1 000 mm
Szerokość w świetle włazu (LW): 800 mm
Wolny przelot: 40 mm
Przenośnik:
Pompa: SPF 3000
Liczba pomp: 2
maks. wydajność tłoczenia: 47 m3/h
maks. wysokość podnoszenia: 16 m
Tryb roboczy: S1
Pobór mocy P1: 3,2 kW
Pobór mocy P2: 2,7 kW
Prędkość obrotowa: 2 890 U/min
maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
Typ przyłącza: Przyłącze bezpośrednie
Ciężar: 26 kg
Typ wirnika: Wolny przelot
Długość przewodu sieciowego pompy: 10 m
Prąd znamionowy: 5,4 A
Stopień ochrony pompy: IP 68 (3 m / 48 h)
Klasa ochrony: I
Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm2
Nadzór temperatury: zintegrowany
Współczynnik mocy Cos phi: 0,77
Klasa izolacji: F
Sterowanie
Urządzenie sterownicze: Comfort
Napięcie robocze: 400 V
Częstotliwość znamionowa: 50 Hz
System samodiagnozy (SDS): tak
Podtrzymywanie bateryjne : tak
Wyświetlacz wielowierszowy: tak
Funkcja dziennika zdarzeń: tak
Złącze GSM: tak
Kontakt bezpotencjałowy: tak
wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 20 A
Włącznik ochrony silnika: tak
Stopień ochrony urządzenia sterowniczego: IP 54
Długość przewodu sieciowego urządzenia sterującego: 0 m
Rodzaj pomiaru poziomu: pneumatyczny
Instrument do rozpoznania poziomu: Rura zanurzeniowa
Czujnik alarmowy: Rura zanurzeniowa
