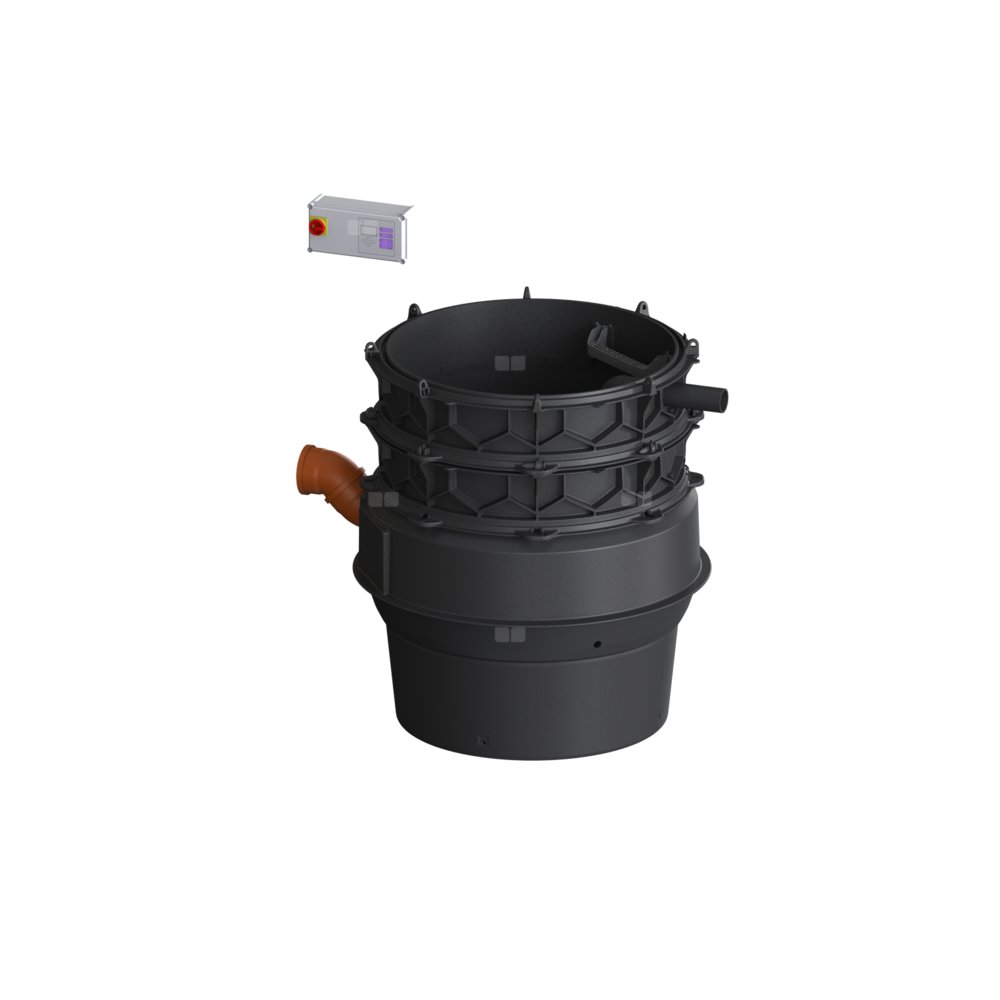

Moduł techniczny przepompowni Aqualift F XL Duo z szafką Comfort 4500-S3 400V ze zgrzewanym pierścieniem studzienki

Przepompownia do ścieków zawierających fekalia i bez fekaliów jest wyposażona w pompę zanurzeniową, zawór zwrotny oraz zasuwę odcinającą do przewodu tłocznego. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy (ustawienie suche) z przykręcanym otworem wyczystkowym. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt. Rodzaj ścieków: Ścieki zawierające fekalia Sposób zabudowy: zabudowa w ziemi, zabudowa w płycie podłogowej

Wykonanie

Rodzaj urządzenia: Urządzenie dwupompowe Ustawienie: Ustawienie suche Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego Sterowanie pompą: Urządzenie sterownicze Zawór zwrotny: zintegrowany Stopnie złazowe: tak Wskazówka dotycząca głębokości zabudowy: Wariant z pogłębioną zabudową, W połączeniu z modułem studzienki Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)

Cechy ogólne

Kolor: czarny Norma: EN 12050-1

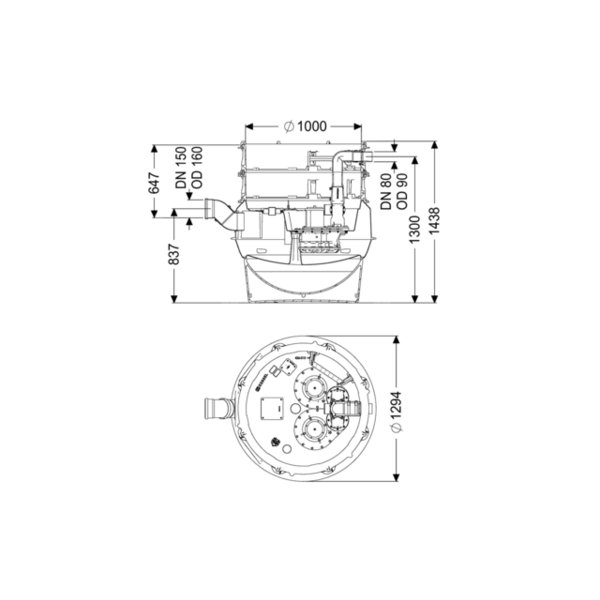

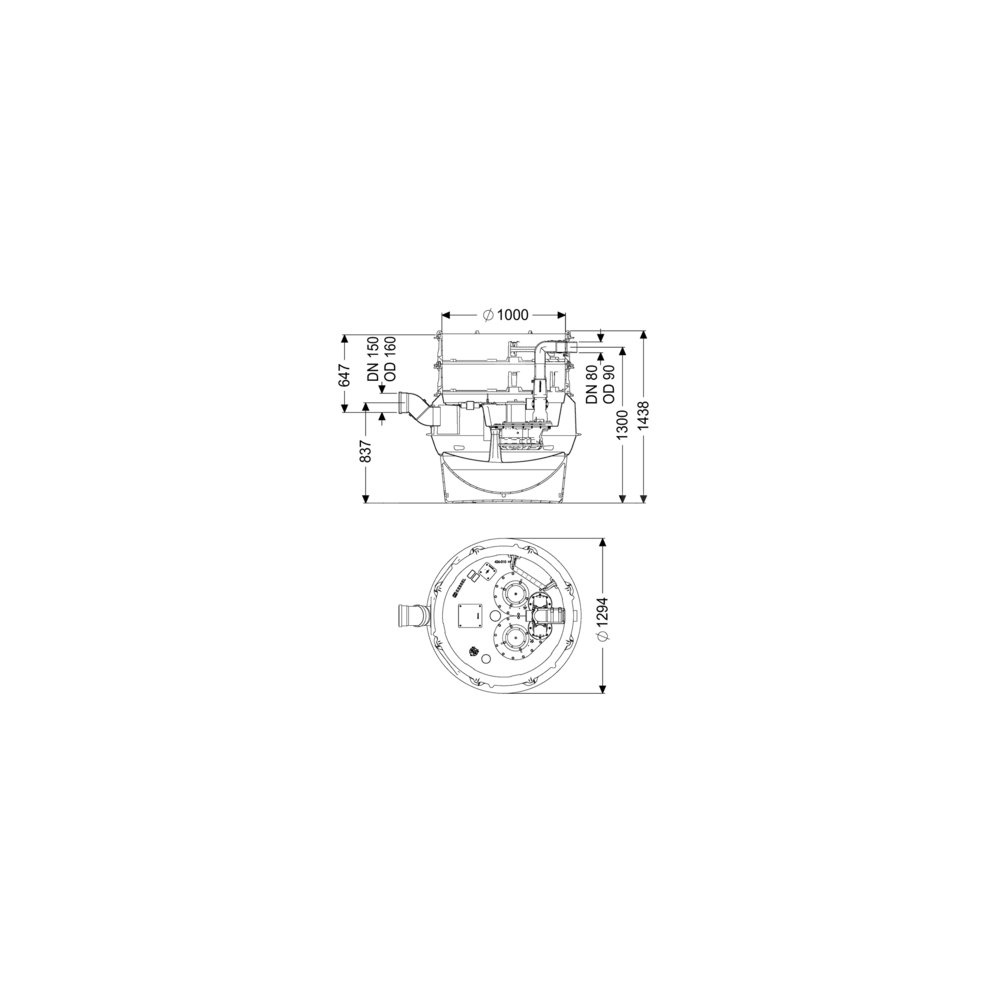

Wymiary

Długość: 1 295 mm Szerokość: 1 295 mm Wysokość: 1 403 mm

Zbiornik

Liczba dopływów: 1 ST Wielkość nominalna dopływu (DN): 150 Wielkość nominalna dopływu (DA): 160 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 753 mm Odstęp między środkiem rury odpływowej a dnem zbiornika: 1 300 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 833 mm Pojemność zbiornika: 335 l Pojemność użytkowa: 160 l Przewód tłoczny: poziomy Przewód tłoczny (DN): 80 mm Przewód tłoczny (DA): 90 mm Przyłącze odpowietrzające (DN): 70 mm Odporność na wodę gruntową od dolnej krawędzi dna: 3 000 mm Szerokość w świetle zbiornika urządzenia (LW): 1 000 mm Wolny przelot: 40 mm Przenośnik: Pompa: SPF 4500 Liczba pomp: 2 maks. wydajność tłoczenia: 55 m3/h maks. wysokość podnoszenia: 20 m Tryb roboczy: S3 - 50% Pobór mocy P1: 4,2 kW Pobór mocy P2: 3,5 kW Prędkość obrotowa: 2 850 U/min wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 25 A maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Typ przyłącza: Przyłącze bezpośrednie Ciężar: 26 kg Typ wirnika: Wolny przelot Długość przewodu sieciowego pompy: 10 m Prąd znamionowy: 7,5 A Stopień ochrony pompy: IP 68 (3 m / 48 h) Klasa ochrony: I Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm2 Nadzór temperatury: zintegrowany Współczynnik mocy Cos phi: 0,85 Klasa izolacji: F

Sterowanie

Urządzenie sterownicze: Comfort Napięcie robocze: 400 V Częstotliwość znamionowa: 50 Hz System samodiagnozy (SDS): tak Podtrzymywanie bateryjne : tak Wyświetlacz wielowierszowy: tak Funkcja dziennika zdarzeń: tak Złącze GSM: tak Kontakt bezpotencjałowy: tak wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 32 A Włącznik ochrony silnika: tak Stopień ochrony urządzenia sterowniczego: IP 54 Długość przewodu sieciowego urządzenia sterującego: 0 m Rodzaj pomiaru poziomu: pneumatyczny Instrument do rozpoznania poziomu: Rura zanurzeniowa Czujnik alarmowy: Rura zanurzeniowa
