Moduł techniczny przepompowni Aqualift F XL Duo z szafka Comfort z pompą STZ 1300-S1 poj. 310l

Moduł techniczny przepompowni Aqualift F XL Duo z szafka Comfort z pompą STZ 1300-S1 poj. 310l

KESSEL Przepompownia Aquapump XL, Duo, ścieki fekalne, zabudowa w ziemi, sterowanie pompą przez sterownik, z 2 STZ 1300 pomp zatapialnych, typ pracy S1, rozpoznawania poziomu hydrostatyczny

• Najwyższe bezpieczeństwo
• Elastyczna zabudowa
• Przystosowana do obszarów zagrożonych wybuchem

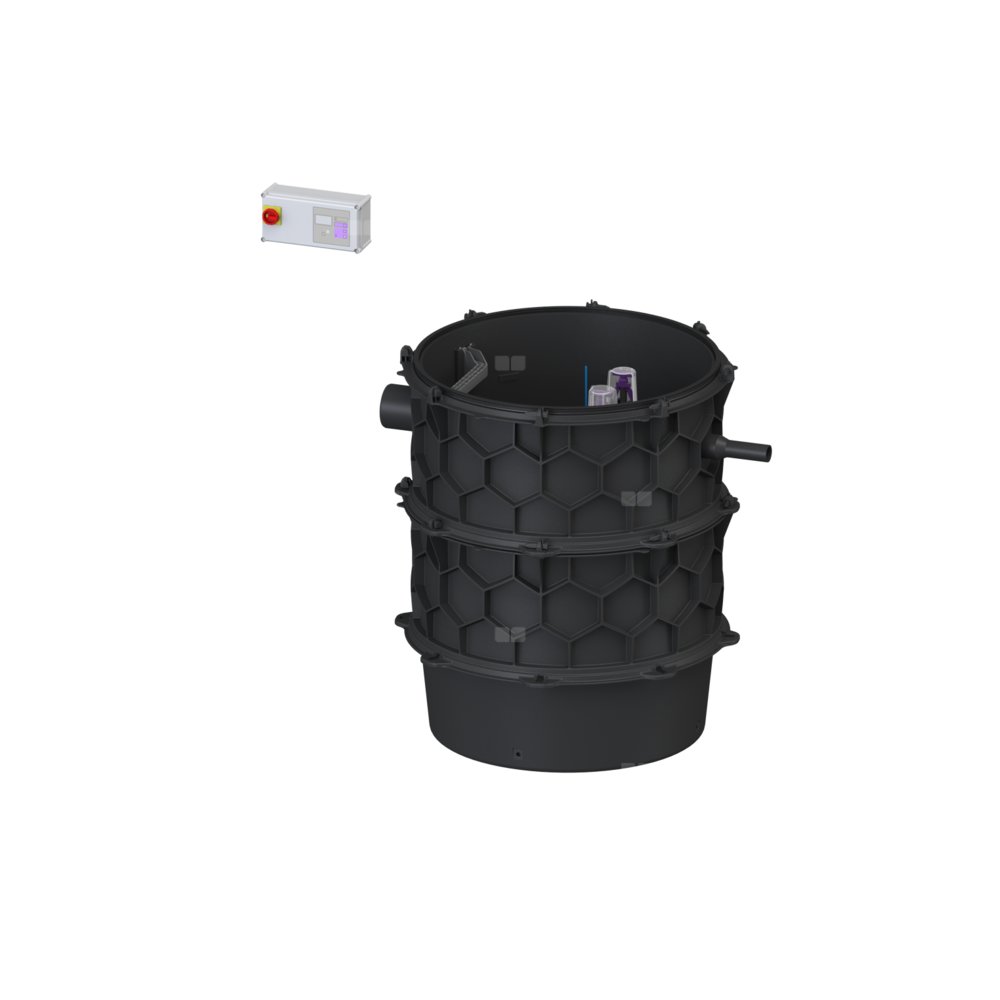

Przepompownia Aquapump XL Duo, STZ 1300-S1, ATEX

Przepompownia z atestem ATEX do ścieków zawierających fekalia i bez fekaliów jest wyposażona jedną lub dwie pompy zanurzeniową, zawór zwrotny oraz zasuwę odcinającą do przewodu tłocznego. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada otwartą komorę pompy (ustawienie mokre) z uniwersalnymi możliwościami podłączenia. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne warianty studzienki technicznej dostępne jako osprzęt. Akcesoria: 680 528 = 2 m 680 529 = 3 m 680 530 = 4 m 680 531 = 5 m

Wersja

• Wskazówka dotycząca głębokości zabudowy: W połączeniu z modułem studzienki
• Typ urządzenia: urządzenie dwupompowe
• Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego
• Uszczelka do przeprowadzenia przewodu rurowego (DN): 100
• Stopnie złazowe: tak
• Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100
• Ustawienie: Ustawienie mokre
• Sterowanie pompą: sterownik
• Zawór zwrotny: zintegrowany
• Przewód tłoczny: poziomy

Cechy ogólne

• Kolor: czarny
• Norma: EN 12050-1
• Typ ścieków: Ścieki zawierające fekalia
• Sposób zabudowy: zabudowa w ziemi
• Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)
• Typ urządzenia: Duo

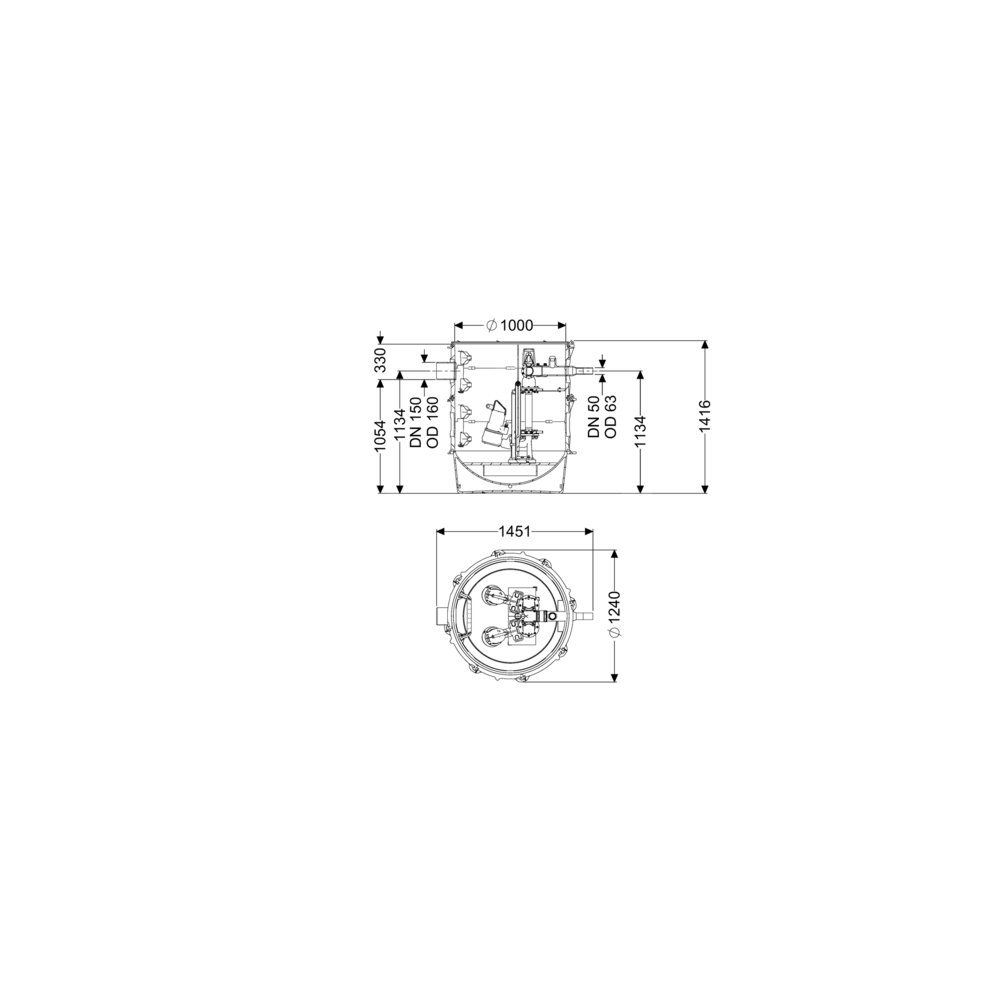

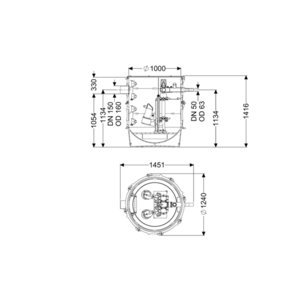

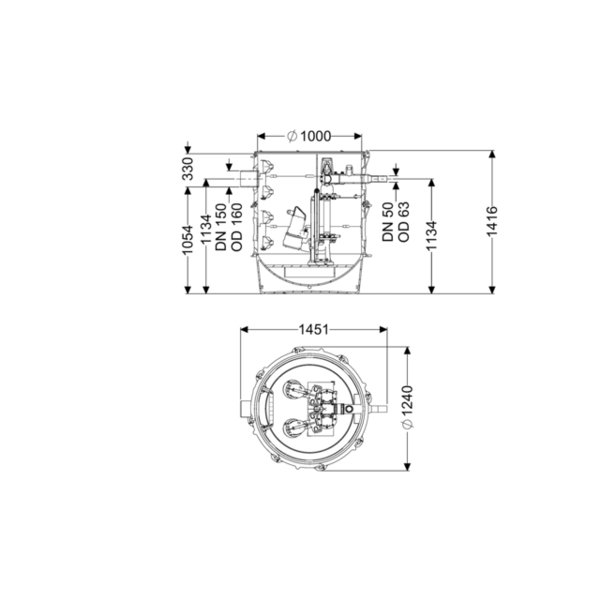

Wymiary

• Ciężar netto: 228 kg
• Ciężar brutto: 252 kg
• Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm
• Długość: 1240 mm
• Szerokość: 1240 mm
• Wysokość: 1416 mm
• Wymiar opakowania: dł.: 2000 mm
• Wymiar opakowania: szer.: 1300 mm
• Wymiar opakowania: wys.: 1550 mm

Zbiornik/korpus

• Przewód tłoczny (DN): 50
• Przewód tłoczny (DA): 63 mm
• Odstęp między środkiem rury odpływowej a dnem zbiornika: 1134 mm
• Odstęp między dnem rury dopływowej a dnem zbiornika: 1054 mm
• Odstęp między środkiem rury dopływowej a dnem zbiornika: 1134 mm
• Odstęp dna rury dopływu od górnej krawędzi zbiornika: 330 mm
• Maks. otwór na dopływ (DN): 150 mm
• Wielkość nominalna dopływu (DA): 160 mm
• Wielkość nominalna dopływu (DN): 150 mm
• Liczba dopływów: 1
• Szerokość w świetle zbiornika urządzenia (LW): 1000 mm
• Pojemność użytkowa: 300 l

Przenośnik

• Pompa: STZ 1300
• Liczba pomp: 2
• Ciężar, pompa: 27 kg
• Typ przyłącza: Przyłącze bezpośrednie
• Prąd znamionowy: 2,5 A
• Długość przewodu sieciowego pompy: 10 m
• Klasa ochrony: I
• Klasa izolacji: H
• Współczynnik mocy Cos phi: 0,8
• Stopień ochrony pompy: IP 68 (20 m)
• Nadzór temperatury: zintegrowany
• Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
• Maks. wydajność tłoczenia: 20 m³/h
• Maks. wys. podnoszenia: 21 m
• Prędkość obrotowa: 2900 U/min
• Pobór mocy P1: 1,3 kW
• Pobór mocy P2: 0,9 kW
• Tryb roboczy: S1
• Typ przewodu przyłączeniowego pompy: H07RN8-F 6G 1,5 mm²
• Typ wirnika: Mechanizm rozdrabniający

Sterowanie

• Sterownik: Comfort
• Włącznik ochrony silnika: tak
• Czujnik alarmowy: Sonda hydrostatyczna
• Instrument do rozpoznania poziomu: Sonda hydrostatyczna
• Typ pomiaru poziomu: hydrostatyczny
• Stopień ochrony sterowniku: IP 54
• Częstotliwość sieciowa: 50 Hz
• Napięcie robocze: 400 V
• Typ przyłącza: Przyłącze bezpośrednie
• Kontakt bezpotencjałowy: tak
• Złącze GSM: tak
• Funkcja dziennika zdarzeń: tak
• Wyświetlacz wielowierszowy: tak
• Podtrzymywanie bateryjne: tak
• System samodiagnozy (SDS): tak
• Prąd znamionowy: 2,5 A
