Moduł techniczny przepompowni Aqualift F XL Duo z szafka Comfort z pompą STZ 2500-S1 poj. 310l
Moduł techniczny przepompowni Aqualift F XL Duo z szafka Comfort z pompą STZ 2500-S1 poj. 310l

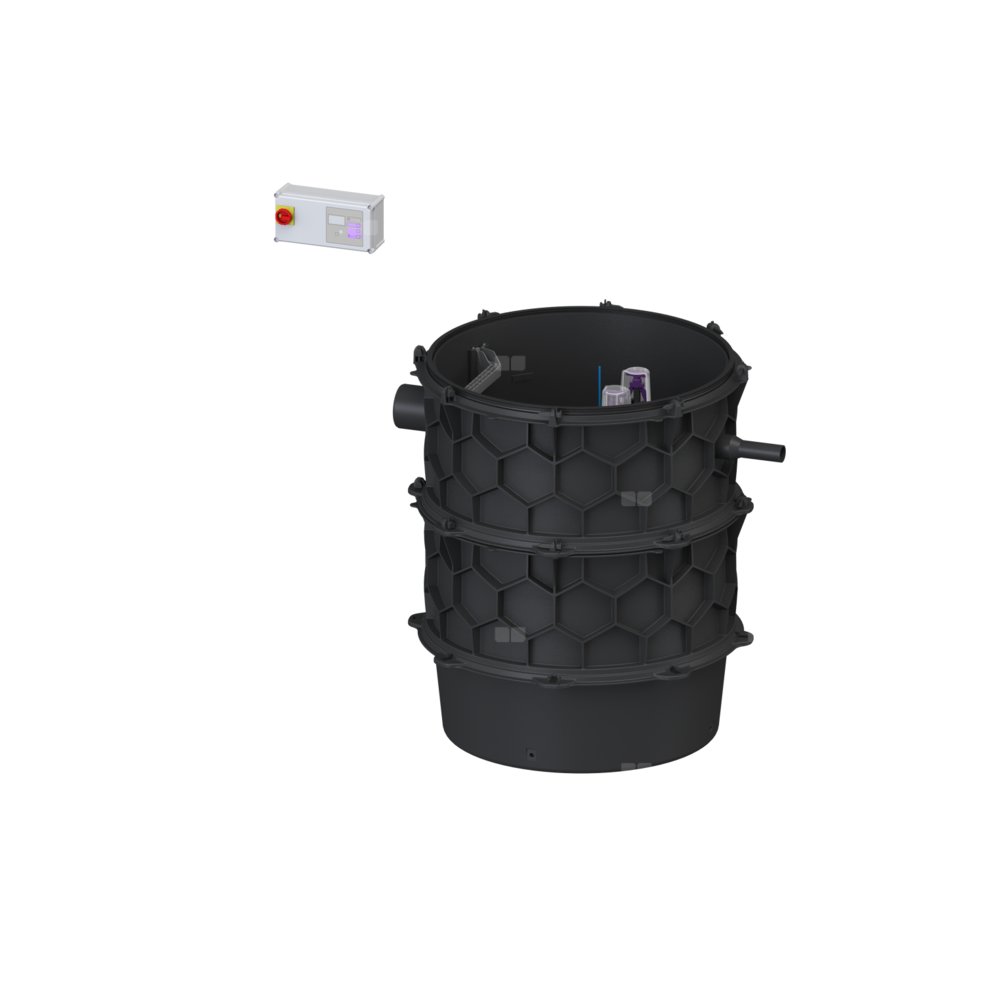

Przepompownia z atestem ATEX do ścieków zawierających fekalia i bez fekaliów jest wyposażona w pompę zanurzeniową, zawór zwrotny oraz zasuwę odcinającą do przewodu tłocznego. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada otwartą komorę pompy (ustawienie mokre) z uniwersalnymi możliwościami podłączenia.
Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach.
Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne warianty studzienki technicznej dostępne jako osprzęt.
Akcesoria:
680 528 = 2 m
680 529 = 3 m
680 530 = 4 m
680 531 = 5 m
Rodzaj ścieków: Ścieki zawierające fekalia
Sposób zabudowy: zabudowa w ziemi, zabudowa w płycie podłogowej
Wykonanie
Rodzaj urządzenia: Urządzenie dwupompowe
Ustawienie: Ustawienie mokre
Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego
Sterowanie pompą: Urządzenie sterownicze
Zawór zwrotny: zintegrowany
Stopnie złazowe: tak
Wskazówka dotycząca głębokości zabudowy: W połączeniu z modułem studzienki
Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100 mm
Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 mm
Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)
Cechy ogólne
Kolor: czarny
Norma: EN 12050-1

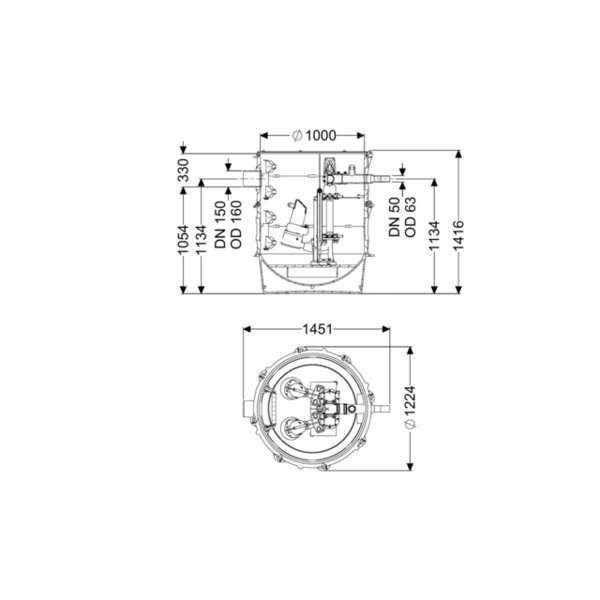

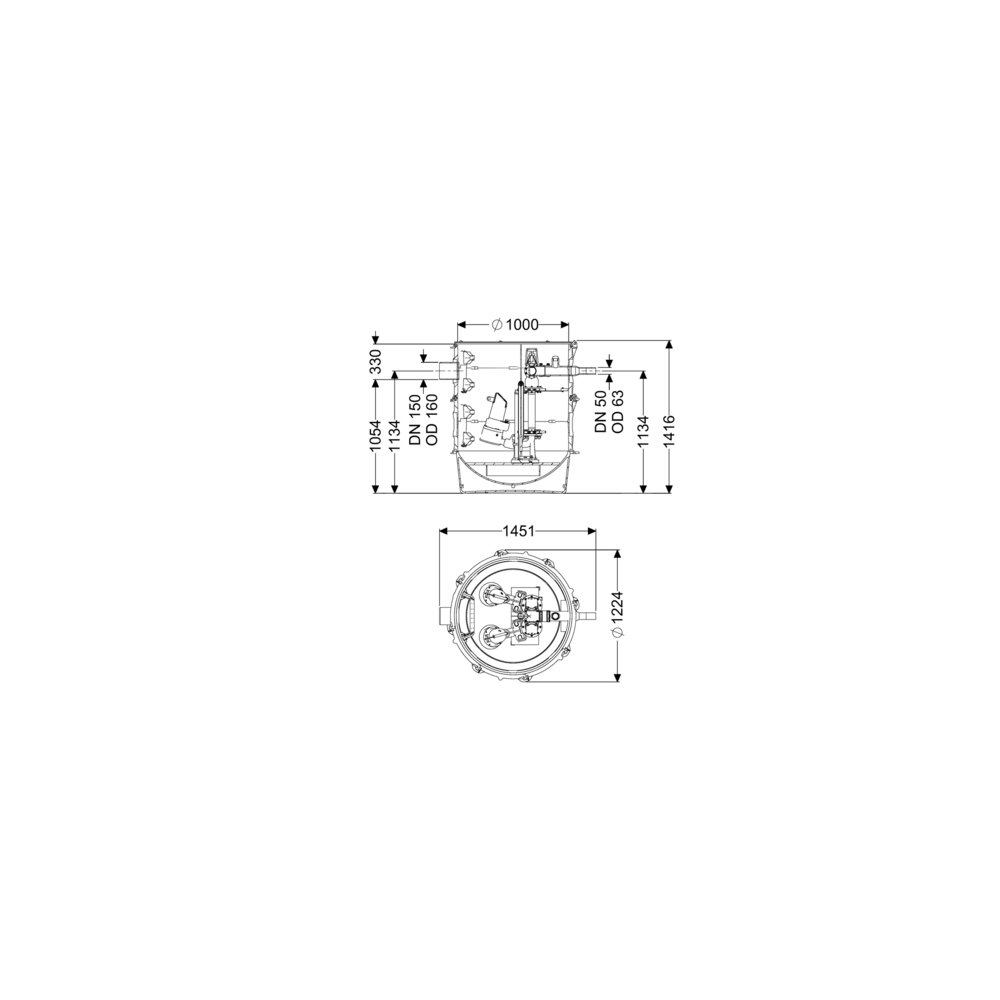

Wymiary
Długość: 1 240 mm
Szerokość: 1 240 mm
Wysokość: 1 416 mm
Zbiornik
Liczba dopływów: 1 ST
Wielkość nominalna dopływu (DN): 150
Wielkość nominalna dopływu (DA): 160 mm
maks. otwór na dopływ (DN): 150 mm
Odstęp między dnem rury dopływowej a dnem zbiornika: 1 054 mm
Odstęp między środkiem rury odpływowej a dnem zbiornika: 1 134 mm
Odstęp między środkiem rury dopływowej a dnem zbiornika: 1 134 mm
Pojemność użytkowa: 300 l
Przewód tłoczny: poziomy
Przewód tłoczny (DN): 50 mm
Przewód tłoczny (DA): 63 mm
Odporność na wodę gruntową od dolnej krawędzi dna: 3 000 mm
Szerokość w świetle zbiornika urządzenia (LW): 1 000 mm
Przenośnik:
Pompa: STZ 2500
Liczba pomp: 2
maks. wydajność tłoczenia: 21 m3/h
maks. wysokość podnoszenia: 33 m
Tryb roboczy: S1
Pobór mocy P1: 2,5 kW
Pobór mocy P2: 1,9 kW
Prędkość obrotowa: 2 900 U/min
maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
Typ przyłącza: Przyłącze bezpośrednie
Ciężar: 33 kg
Typ wirnika: Mechanizm rozdrabniający
Długość przewodu sieciowego pompy: 10 m
Prąd znamionowy: 4,4 A
Stopień ochrony pompy: IP 68 (20 m)
Klasa ochrony: I
Typ przewodu przyłączeniowego pompy: H07RN8-F 6G 1,5 mm2
Nadzór temperatury: zintegrowany
Współczynnik mocy Cos phi: 0,83
Klasa izolacji: H
Sterowanie
Urządzenie sterownicze: Comfort
Napięcie robocze: 400 V
Częstotliwość znamionowa: 50 Hz
System samodiagnozy (SDS): tak
Podtrzymywanie bateryjne : tak
Wyświetlacz wielowierszowy: tak
Funkcja dziennika zdarzeń: tak
Złącze GSM: tak
Kontakt bezpotencjałowy: tak
wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 20 A
Włącznik ochrony silnika: tak
Stopień ochrony urządzenia sterowniczego: IP 54
Długość przewodu sieciowego urządzenia sterującego: 0 m
Rodzaj pomiaru poziomu: hydrostatyczny
Instrument do rozpoznania poziomu: Sonda hydrostatyczna
Czujnik alarmowy: Sonda hydrostatyczna
