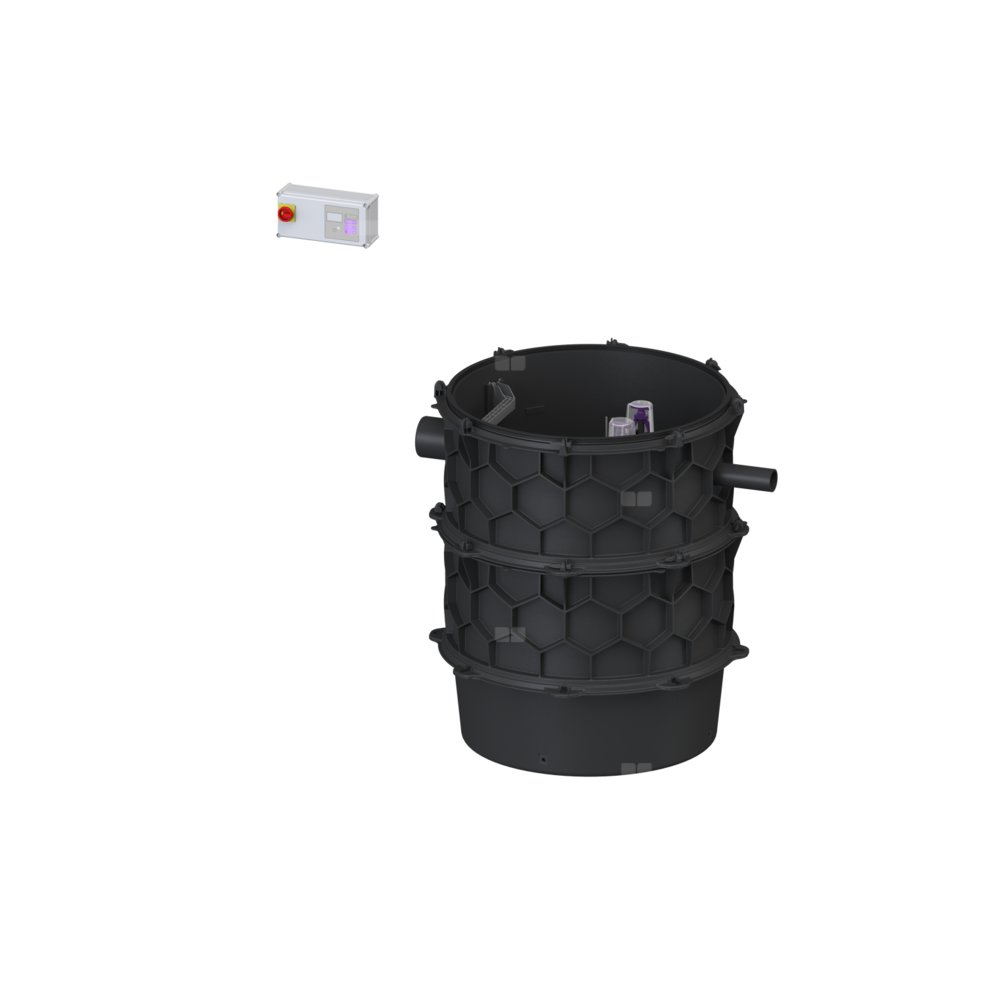

Moduł techniczny przepompowni Aqualift S XL Duo z szafka Comfort z pompą GTF 4000-S1 poj. 340l

Przepompownia do ścieków bez fekaliów jest wyposażona w pompę zanurzeniową oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada otwartą komorę pompy z uniwersalnymi możliwościami podłączenia. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne warianty studzienki technicznej dostępne jako osprzęt. Akcesoria: 680 528 = 2 m 680 529 = 3 m 680 530 = 4 m 680 531 = 5 m Rodzaj ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w ziemi, zabudowa w płycie podłogowej

Wykonanie

Rodzaj urządzenia: Urządzenie dwupompowe Ustawienie: Ustawienie mokre Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego Sterowanie pompą: Urządzenie sterownicze Zawór zwrotny: zintegrowany Stopnie złazowe: tak Wskazówka dotycząca głębokości zabudowy: W połączeniu z modułem studzienki Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100 mm Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 mm Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)

Cechy ogólne

Kolor: czarny Norma: EN 12050-2

Wymiary

Długość: 1 370 mm Szerokość: 1 240 mm Wysokość: 1 416 mm

Zbiornik

Liczba dopływów: 1 ST Wielkość nominalna dopływu (DN): 150 Wielkość nominalna dopływu (DA): 160 mm maks. otwór na dopływ (DN): 150 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 1 054 mm Odstęp między środkiem rury odpływowej a dnem zbiornika: 1 134 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 1 134 mm Pojemność użytkowa: 340 l Przewód tłoczny: poziomy Przewód tłoczny (DN): 80 mm Przewód tłoczny (DA): 90 mm Odporność na wodę gruntową od dolnej krawędzi dna: 3 000 mm Szerokość w świetle zbiornika urządzenia (LW): 1 000 mm Przenośnik: Pompa: GTF 4000 Liczba pomp: 2 maks. wydajność tłoczenia: 53 m3/h maks. wysokość podnoszenia: 18 m Tryb roboczy: S1 Pobór mocy P1: 4 kW Pobór mocy P2: 3,4 kW Prędkość obrotowa: 2 900 U/min maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Typ przyłącza: Przyłącze bezpośrednie Ciężar: 45 kg Typ wirnika: Wolny przelot Długość przewodu sieciowego pompy: 10 m Prąd znamionowy: 6,6 A Stopień ochrony pompy: IP 68 (20 m) Klasa ochrony: I Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm2 Nadzór temperatury: zintegrowany Współczynnik mocy Cos phi: 0,87 Klasa izolacji: H

Sterowanie

Urządzenie sterownicze: Comfort Napięcie robocze: 400 V Częstotliwość znamionowa: 50 Hz System samodiagnozy (SDS): tak Podtrzymywanie bateryjne : tak Wyświetlacz wielowierszowy: tak Funkcja dziennika zdarzeń: tak Złącze GSM: tak Kontakt bezpotencjałowy: tak wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 32 A Włącznik ochrony silnika: tak Stopień ochrony urządzenia sterowniczego: IP 54 Długość przewodu sieciowego urządzenia sterującego: 0 m Rodzaj pomiaru poziomu: hydrostatyczny Instrument do rozpoznania poziomu: Sonda hydrostatyczna Czujnik alarmowy: Sonda hydrostatyczna
