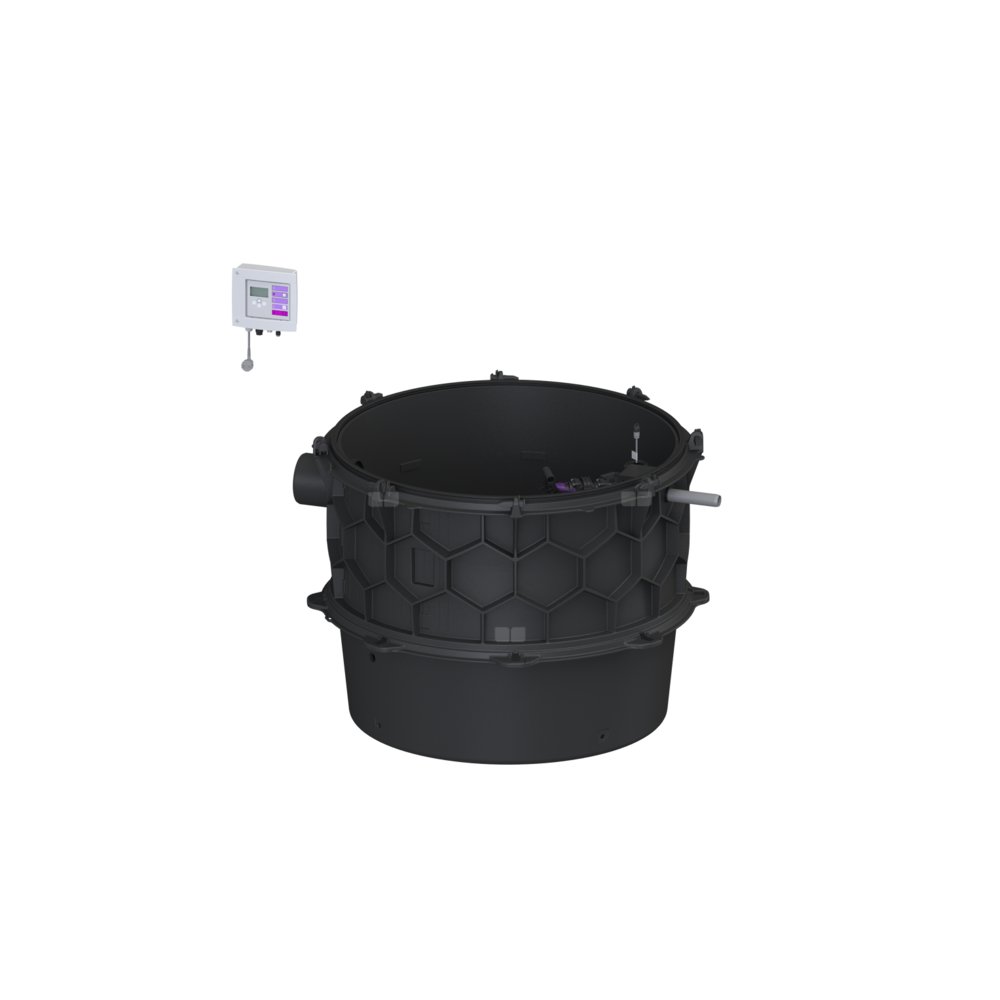

Moduł techniczny przepompowni Aquapump XL Mono, z szafką Comfort z pompą GTF 500-S1, poj. użytk. 90 l
Moduł techniczny przepompowni Aquapump XL Mono, z szafką Comfort z pompą GTF 500-S1, poj. użytk. 90 l
Przepompownia do ścieków bez fekaliów jest wyposażona w pompę zanurzeniową oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada otwartą komorę pompy z uniwersalnymi możliwościami podłączenia. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów.
Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach.
Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne warianty studzienki technicznej dostępne jako osprzęt.
Akcesoria:
680 528 = 2 m
680 529 = 3 m
680 530 = 4 m
680 531 = 5 m
Rodzaj ścieków: Ścieki bez fekaliów
Sposób zabudowy: zabudowa w ziemi, zabudowa w płycie podłogowej
Wykonanie
Rodzaj urządzenia: Urządzenie jednopompowe
Ustawienie: Ustawienie mokre
Zasuwa odcinająca: bez zasuwy odcinającej
Sterowanie pompą: Urządzenie sterownicze
Zawór zwrotny: zintegrowany
Stopnie złazowe: tak
Wskazówka dotycząca głębokości zabudowy: W połączeniu z modułem studzienki
Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100 mm
Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 mm
Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)
Cechy ogólne
Kolor: czarny
Norma: EN 12050-2
Wymiary
Długość: 1 330 mm
Szerokość: 1 240 mm
Wysokość: 914 mm
Zbiornik
Liczba dopływów: 1 ST
Wielkość nominalna dopływu (DN): 150
Wielkość nominalna dopływu (DA): 160 mm
maks. otwór na dopływ (DN): 150 mm
Odstęp między dnem rury dopływowej a dnem zbiornika: 607 mm
Odstęp między środkiem rury odpływowej a dnem zbiornika: 780 mm
Odstęp między środkiem rury dopływowej a dnem zbiornika: 687 mm
Pojemność użytkowa: 90 l
Przewód tłoczny: poziomy
Przewód tłoczny (DN): 32 mm
Przewód tłoczny (DA): 40 mm
Odporność na wodę gruntową od dolnej krawędzi dna: 3 000 mm
Szerokość w świetle zbiornika urządzenia (LW): 1 000 mm
Przenośnik:
Pompa: GTF 600
Liczba pomp: 1
maks. wydajność tłoczenia: 12 m3/h
maks. wysokość podnoszenia: 8 m
Napięcie robocze: 230 V
Częstotliwość znamionowa: 50 Hz
Tryb roboczy: S1
Pobór mocy P1: 0,6 kW
Pobór mocy P2: 0,36 kW
Prędkość obrotowa: 2 800 U/min
wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
Typ przyłącza: Wtyczka kodowana
Ciężar: 6 kg
Typ wirnika: Wolny przelot
Długość przewodu sieciowego pompy: 10 m
Prąd znamionowy: 2,7 A
Stopień ochrony pompy: IP 68 (3 m)
Klasa ochrony: I
Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,0 mm2
Nadzór temperatury: zintegrowany
Współczynnik mocy Cos phi: 0,91
Klasa izolacji: F
Sterowanie
Urządzenie sterownicze: Comfort
Napięcie robocze: 230 V
Częstotliwość znamionowa: 50 Hz
System samodiagnozy (SDS): tak
Podtrzymywanie bateryjne : tak
Wyświetlacz wielowierszowy: tak
Funkcja dziennika zdarzeń: tak
Złącze USB: tak
Złącze GSM: tak
Kontakt bezpotencjałowy: opcjonalny
wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
Stopień ochrony urządzenia sterowniczego: IP 54
Długość przewodu sieciowego urządzenia sterującego: 1,4 m
Rodzaj pomiaru poziomu: pneumatyczny
Instrument do rozpoznania poziomu: Dzwon zanurzeniowy
Czujnik alarmowy: Sonda optyczna
