Pompa głębinowa 3-fazowa WILO Sub TWI 8.90-14-C-SD częstotliwość 50 Hz, moc 75 kW 154 A, prędkość obrotowa 2929 obr/min

Kod IK

816075429

Kod EAN

4048482542225

Kod producenta

6075429

Marka

WILO

Model

Sub TWI 8.90-14-C-SD

Cena katalogowa netto

26 511 EUR / szt.

Cena katalogowa brutto

32 608,53 EUR / szt.

Całkowicie zanurzona, wielostopniowa pompa głębinowa do tłoczenia wody użytkowej (certyfikat ACS), z promieniowymi lub półosiowymi wirnikami o budowie segmentowej, do montażu pionowego i poziomego, z wbudowanym zaworem zwrotnym. Odporny na korozję silnik indukcyjny trójfazowy do rozruchu bezpośredniego lub gwiazda-trójkąt, napełniony mieszaniną wody i glikolu lub alternatywnie wodą użytkową. Hermetycznie zalany silnik, z uzwojeniem emaliowanym, impregnowany żywicą lub przezwajalny silnik z uzwojeniem izolowanym PVC i łożyskami samosmarującymi. Silnik chłodzony jest przez przetłaczane medium. Dlatego podczas pracy urządzenie musi być zawsze zanurzone. Przestrzegać wartości granicznych max. temperatury przetłaczanej cieczy i minimalnej prędkości przepływu. Montaż pionowy jest opcjonalnie możliwy z płaszczem chłodzącym lub bez niego. Przy montażu poziomym płaszcz chłodzący jest zawsze konieczny.

Zakres dostawy:

*Pompa zatapialna z kablem zasilającym i certyfikatem ACS.

*Instrukcja montażu i obsługi.

Dane eksploatacyjne
Jednostka
*Przyłącze gwintowane po stronie tłocznej: Rp 5
*Maks. ciśnienie robocze: 40 bar
*Maks. zawartość piasku: 50
*Stopień ochrony silnika:
*Maks. głębokość zanurzenia: 300 m
*Min. temperatura przetłaczanej cieczy: 3 oC
*Maks. temperatura przetłaczanej cieczy: 30 oC
*Masa netto ok.: 286 kg
*Wymiary: 204 mm
Dane silnika
*Konstrukcja silnika: Silnik zatapialny - chłodzony powierzchniowo
*Przyłącze sieciowe:
*Znamionowa moc silnika: 75000
*Znamionowa prędkość obrotowa: 2929 Obroty / min
*Prąd znamionowy: 154 A
*Rodzaj załączania: Gwiazda-trójkąt (SD)
*Maks. częstotliwość załączania: 20
*Średnica silnika: 190,5 mm
*Min. prędkość przepływu na silniku: 0,16 m/s
Przewód
*Długość kabla zasilającego: 8 m
*Przekrój przewodu: 3x1x16+3x1x16+1x16 mm²
Materiały
*Korpus pompy: Stal nierdzewna
*Materiał silnika: EN-GJL-250
*Wał: Stal nierdzewna
*Wirnik: Stal nierdzewna
Informacje na temat umiejscowienia zamówień
*Masa netto ok.: 286 kg
*Produkt:
*Nazwa produktu: Sub TWI 8.90-14-C-SD
*Numer artykułu: 6075429

Dane techniczne

Częstotliwość

50 Hz

Gatunek materiału korpusu pompy

Stal nierdzewna 304

Gatunek materiału wirnika

Stal nierdzewna 304

Głębokość zanurzenia [m]

300

Klasa ciśnienia kołnierza przyłącza wylotowego

PN 10

Klasa izolacji wg IEC

Kształt końcówki

Inne

Liczba faz

Maks. ciśnienie robocze [bar]

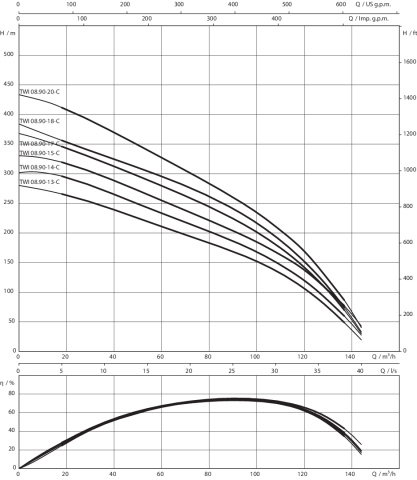

Maks. wydajność (maks. przepływ) [m³/h]

136,8

Maks. wysokość podnoszenia [m]

295,9

Maks. zawartość piasku [g/m³]

Maksymalna liczba cykli pracy [c/h]

Materiał korpusu pompy

Stal nierdzewna

Materiał wirnika

Stal nierdzewna

Moc oddawana silnika (P2) [kW]

Podłączenie elektryczne

Przewód połączeniowy z wtyczką

Przepływ nominalny (BEP) [m³/h]

90,08

Przyłącze po stronie wylotowej

Gwint wewnętrzny gazowy stożkowy

Prąd znamionowy [A]

154

Prędkość obrotowa [obr/min]

2929

Stopień ochrony (IP)

IP68

Wysokość podnoszenia przy przepływie nominalnym (BEP) [kPa]

1825,03

Zakres napięcia znamionowego [V]

400

Średnica nominalna przyłącza od strony wylotowej

5 cali

Średnica zewnętrzna przyłącza od strony wylotowej [mm]

125

Dane logistyczne

Opakowanie zbiorcze 1

Długość [m]

0,35

Szerokość [m]

4,1

Wysokość [m]

0,47
