Pompa obiegowa WILO CronoTwin DL-E80/160-11/2-S1 typu in-line z silnikiem znormalizowanym 50/60 Hz, moc silnika 11kW 20.6 A 2900 obr/min, wlot Kołnierz DN 80

Pompa obiegowa WILO CronoTwin DL-E80/160-11/2-S1 typu in-line z silnikiem znormalizowanym 50/60 Hz, moc silnika 11kW 20.6 A 2900 obr/min, wlot Kołnierz DN 80

Marka: WILO

EAN/GTIN: 4048482809090

Kod IK: 812171078

Kod producenta: 2171078


Cena katalogowa netto

24 623 EUR / szt.

Cena katalogowa brutto

30 286,29 EUR / szt.

Pompa obiegowa WILO CronoTwin DL-E80/160-11/2-S1 typu in-line z silnikiem znormalizowanym 50/60 Hz, moc silnika 11kW 20.6 A 2900 obr/min, wlot Kołnierz DN 80

Dławnicowa pompa podwójna o konstrukcji Inline do montażu na rurociągu lub do ustawienia na fundamencie z wbudowaną przetwornicą częstotliwości do regulacji elektronicznej m.in. wg stałej i zmiennej różnicy ciśnień (Δp-c/Δp-v)

Budowa:

  • Jednostopniowa, niskociśnieniowa pompa wirowa
  • Korpus spiralny o konstrukcji Inline (przyłącze ssawne i ciśnieniowe z takimi samymi kołnierzami w jednej linii), kołnierze PN 16 – nawiercone zgodnie z EN 1092-2
  • Przyłącza pomiarowe ciśnienia (R 1/8) do zamontowanego czujnika różnicy ciśnień (wersja ...-R1 bez czujnika różnicy ciśnień)
  • Korpus pompy i kołnierz silnika standardowo z powłoką kataforetyczną
  • Uszczelnienie mechaniczne S1 zalecane w przypadku mieszanin woda-glikol z udziałem glikolu do maks. 50 % ułamka objętościowego i temperatury przetłaczanej cieczy od -20 °C do maks. +110 °C oraz w przypadku udziałów oleju w mieszaninie woda-glikol.

Wyposażenie dodatkowe:

  • Konsole do mocowania na fundamencie
  • IR-Monitor
  • IF-Moduł PLR
  • IF-Moduł LON
  • IF-Moduł Modbus
  • IF-Moduł BACnet
  • IF-Moduł CAN
  • Systemy regulacyjne VR-HVAC/CCe-HVAC/SCe-HVAC
  • Zestawy czujników różnicy ciśnień (DDG) 0-10 V do pomp w wersji ...–R1

Wyposażenie seryjne:

  • Moduł obsługi ręcznej za pomocą jednego przycisku z następującymi funkcjami:
    • Pompa wł./wył.
    • Ustawienie wartości zadanej lub prędkości obrotowej
    • Wybór rodzaju regulacji: Δp-c (stała różnica ciśnień), Δp-v (zmienna różnica ciśnień), regulator PID, n-constant (tryb regulacji ręcznej)
    • Wybór rodzaju pracy w przypadku pracy pompy podwójnej (praca/rezerwa, praca z dołączeniem)
    • Konfiguracja parametrów roboczych
    • Potwierdzenie błędu
  • Wyświetlacz pompy wskazujący:
    • Rodzaj regulacji
    • Wartość zadaną (np. różnicy ciśnień lub prędkości obrotowej)
    • Komunikaty o błędach i komunikaty ostrzegawcze
    • Wartości rzeczywiste (np. poboru mocy, wartości rzeczywistej czujnika)
    • Dane robocze (np. godziny pracy, zużycie energii)
    • Dane dotyczące stanu (np. stan przekaźnika SSM i SBM)
    • Dane urządzenia (np. nazwa pompy)

Funkcje dodatkowe:

  • Interfejsy: Wejście sterujące „Wyłączanie z priorytetem”, „Zewnętrzna zamiana pomp”, wejście analogowe 0-10 V, 2-10 V, 0-20 mA, 4-20 mA do trybu sterowania (DDC) lub do zdalnej regulacji wartości zadanej, wejście analogowe 0-10 V, 2-10 V, 0-20 mA, 4-20 mA dla sygnału wartości rzeczywistej czujnika ciśnienia, złącze na podczerwień do komunikacji bezprzewodowej za pomocą urządzenia kontrolno-serwisowego Wilo-IR-Stick/IR-Monitor, gniazdo na IF-Moduły Wilo do podłączenia do automatyki budynku, konfigurowana, bezpotencjałowa sygnalizacja awarii i pracy/stanu gotowości, interfejs do komunikacji z pompami podwójnymi
  • Silnik indukcyjny trójfazowy z przetwornicą częstotliwości
  • Zintegrowany system zarządzania pracą pomp podwójnych
  • Możliwość ustawienia częstotliwości zamiany pomp
  • Zintegrowane pełne zabezpieczenie silnika
  • Różne rodzaje pracy do zastosowania w instalacjach grzewczych (HV) lub klimatyzacyjnych (AC)
  • Blokada dostępu
  • Różne poziomy obsługi ręcznej: Standard/serwis

Dane techniczne

Materiał korpusu pompy Żeliwo
Gatunek materiału korpusu pompy Żeliwo GG 25
Materiał wirnika Żeliwo
Gatunek materiału wirnika Żeliwo GG 20
Przepływ nominalny (BEP) [m³/h] 162,3
Wysokość podnoszenia przy przepływie nominalnym (BEP) [kPa] 272,72
Maks. wydajność (maks. przepływ) [m³/h] 277,8
Maks. wysokość podnoszenia [m] 32,81
Maks. ciśnienie robocze [bar] 16
Podwójna pompa Tak
Zakres napięcia znamionowego [V] 400
Liczba faz 3
Częstotliwość 50/60 Hz
Prąd znamionowy [A] 20,6
Moc oddawana silnika (P2) [kW] 11
Wskaźnik minimalnej sprawności (MEI) 0,4
Klasa izolacji wg IEC F
Prędkość obrotowa [obr/min] 2900
Temperatura otoczenia [°C] 40
Przyłącze od strony wlotowej Kołnierz
Średnica nominalna przyłącza od strony wlotowej DN 80
Klasa ciśnienia kołnierza przyłącza wlotowego PN 16
Rodzaj przyłącza wlotowego EN 1092-2
Przyłącze po stronie wylotowej Kołnierz
Średnica nominalna przyłącza od strony wylotowej DN 80
Średnica zewnętrzna przyłącza od strony wylotowej [mm] 80
Klasa ciśnienia kołnierza przyłącza wylotowego PN 16
Rodzaj przyłącza wylotowego EN 1092-2
Kształt końcówki Okrągły

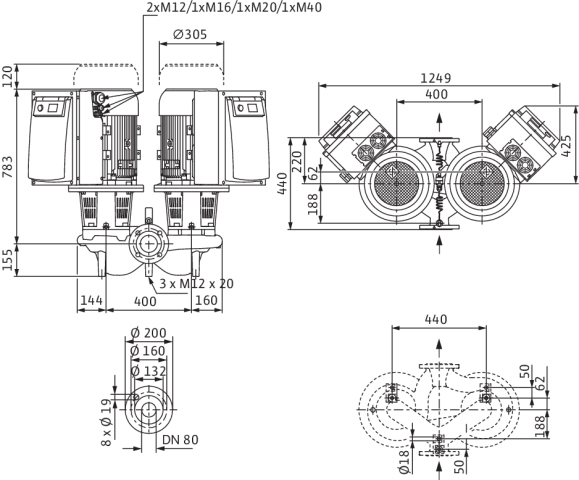

Długość wbudowania [mm] 440
Stopień ochrony (IP) IP55
Silnik standardowy Tak
Klasa efektywności energetycznej silnika IE4

Pliki do pobrania

Dane logistyczne

Opakowanie zbiorcze 1
Jednostka zbiorcza opak. szt
