Pompa obiegowa WILO Stratos GIGA 2.0-D 100/1-11/4,0 typu in-line z silnikiem znormalizowanym 50/60 Hz, moc silnika 3.7kW 6.1 A 1500 obr/min, wlot Kołnierz DN 100

Pompa obiegowa WILO Stratos GIGA 2.0-D 100/1-11/4,0 typu in-line z silnikiem znormalizowanym 50/60 Hz, moc silnika 3.7kW 6.1 A 1500 obr/min, wlot Kołnierz DN 100

Marka: WILO

EAN/GTIN: 4062679001319

Kod IK: 812205658

Kod producenta: 2205658


Cena katalogowa netto

18 355 EUR / szt.

Cena katalogowa brutto

22 576,65 EUR / szt.

Pompa obiegowa WILO Stratos GIGA 2.0-D 100/1-11/4,0 typu in-line z silnikiem znormalizowanym 50/60 Hz, moc silnika 3.7kW 6.1 A 1500 obr/min, wlot Kołnierz DN 100

Pompa Inline o najwyższej sprawności z silnikiem EC z klasą sprawności energetycznej IE5 zgodnie z IEC 60034-30-2, hydraulicznym wskaźnikiem minimalnej energochłonności MEI ≥ 0,7, elektronicznym dopasowaniu wydajności, o konstrukcji pompy dławnicowej. Pompa jest wykonana jako jednostopniowa, niskociśnieniowa pompa wirowa z przyłączem kołnierzowym i uszczelnieniem mechanicznym. Pompa Stratos GIGA2.0-D jest przede wszystkim przeznaczona do tłoczenia wody grzewczej (zgodnie z VDI 2035), wody zimnej i mieszanin woda-glikol niezawierających substancji abrazyjnych w układach grzewczych, klimatyzacyjnych i chłodzenia.

Budowa:

  • Jednostopniowa niskociśnieniowa pompa wirowa z niedzielonym wałem o konstrukcji blokowej
  • Korpus spiralny o konstrukcji Inline (przyłącze ssawne i ciśnieniowe z takimi samymi kołnierzami w jednej linii)
  • Kołnierze PN 16 - zgodnie z EN 1092-2
  • Przyłącza pomiarowe ciśnienia (R 1/8) do zamontowanego czujnika różnicy ciśnień (wersja ...-R1 bez czujnika różnicy ciśnień)
  • Korpus pompy i kołnierz silnika standardowo z powłoką kataforetyczną
  • Uszczelnienie mechaniczne do tłoczenia wody o temperaturze do Tmax. = +140 °C. Do T ≤ +40 °C dopuszczalna jest domieszka glikolu od 20 % do 40 % objętości. W przypadku mieszanin woda-glikol z zawartością glikolu > 40 % maks. do 50 % objętości i o temperaturze przetłaczanej cieczy od > +40 °C maks. do +120 °C lub przetłaczanych mediów innych niż woda należy zastosować alternatywne uszczelnienie mechaniczne.
  • Napięcie zasilania:
    • 3~440 V ±10 % 50/60 Hz; 3~400 V ±10 % 50/60 Hz; 3~380 V -5 % +10 % 50/60 Hz
    • Wariant M-: 1~220 V ... 240 V (±10 %), 50/60 Hz
  • Spełnianie wymogów kompatybilności elektromagnetycznej bez dodatkowych działań
    • Generowanie zakłóceń do środowiska mieszkalnego zgodnie z normą EN 61800-3:2018
    • Odporność na zakłócenia dla środowiska przemysłowego zgodnie z normą EN 61800-3:2018

Rodzaje regulacji:

  • Stałe, automatyczne dostosowanie mocy do wymagań instalacji bez wprowadzania wartości zadanych Wilo-Dynamic Adapt plus (ustawienie fabryczne).
  • Stała temperatura (T-const.)
  • Stała temperatura różnicowa (dT-const.)
  • Dostosowana do zapotrzebowania optymalizacja przepływu obrotowego pompy zasilającej poprzez połączenie i komunikację z kilkoma pompami wtórnymi (Multi-Flow Adaptation).
  • Stały przepływ (Q-const.)
  • Zmienna różnica ciśnień (dp-v) z opcją nominalnego wprowadzania punktu pracy Q i H
  • Stała różnica ciśnień (dp-c)
  • Regulacja różnicy ciśnień dp-c w punkcie oddalonym w rurociągu (regulacja punktu błędnego)
  • Stała prędkość obrotowa (n-const.)
  • Zdefiniowana przez użytkownika regulacja PID

Funkcje:

  • Wybór obszaru zastosowania przez asystenta konfiguracji
  • Rejestracja ilości ciepła
  • Rejestracja ilości zimna
  • Nastawne ograniczenie przepływu przez funkcję Q-Limit (Qmin. i Qmax.)
  • Tryby pracy pompy podwójnej: Praca główna / z rezerwą, praca z dołączaniem z optymalizacją sprawności dla dp-c i dp-v
  • Automatyczne wyłączanie w przypadku rozpoznania w pompie przepływu zerowego (No-Flow Stop)
  • Przełączanie pomiędzy trybem grzania i chłodzenia (automatycznie, zewnętrzne i manualnie)
  • Zapisywanie i przywracania skonfigurowanych ustawień pompy (3 punkty przywrócenia ustawień)
  • Wyświetlanie aktualnego punktu pracy w hydraulicznej rodzinie charakterystyk
  • Korekta lepkości przetłaczanych mediów poprzez regulację lepkości i gęstości
  • Sygnalizacja awarii / ostrzeżenia w formie tekstu wraz z pomocą
  • Zintegrowane pełne zabezpieczenie silnika

Wskazanie w „Home-Screen” wyświetlacza graficznego:

  • Aktualnie ustawiony tryb regulacji
  • Aktualna wartość zadana
  • Aktualny przepływ obrotowy (tylko przy podłączonym czujniku różnicy ciśnień)
  • Aktualna temperatura przetłaczanej cieczy (tylko przy podłączonym czujniku temperatury)
  • Aktualny pobór mocy
  • Skumulowane zużycie energii elektrycznej

Wersja:

  • 4 konfigurowane wejścia analogowe: 0-10V, 2-10V, 0-20mA, 4-20mA i dostępne w handlu PT1000 (tylko na dwóch wyjściach analogowych); zasilanie elektryczne +24 V DC
  • 2konfigurowalne wejścia cyfrowe (Ext. Off, Ext. Min, Ext. Max, ogrzewanie / chłodzenie, możliwość ręcznego przesterowania (automatyka budynku sparowana), blokada obsługi (blokada klawiszy i ochrona konfiguracji pilotów))
  • 2konfigurowane przekaźniki do sygnalizacji komunikatów pracy i sygnalizacji awarii
  • Gniazdo modułów CIF Wilo z interfejsami do automatyki budynku (opcjonalne wyposażenie dodatkowe: moduły CIF Modbus RTU, BACnet MS/TP, LON, PLR, CAN)
  • Wilo Net jako system magistrali Wilo do komunikacji produktów Wilo między sobą np. Multi-Flow Adaptation; pompa podwójna i Wilo-Smart Gateway
  • Automatyczny tryb awaryjny w sytuacjach wyjątkowych (zdefiniowana prędkość obrotowa pompy) np. w przypadku gdy nastąpi wyłączenie komunikacji za pomocą magistrali lub wartości czujników
  • Obrotowy Graficzny wyświetlacz kolorowy (4,3 cala) z obsługą poprzez moduł obsługi ręcznej za pomocą jednego przycisku
  • Interfejs Bluetooth poprzez moduł BT Wilo-Smart Connect
  • Odczytywanie i ustawianie danych eksploatacyjnych oraz np. sporządzanie protokołu z uruchomienia za pośrednictwem interfejsu Bluetooth przy użyciu aplikacji Wilo-Assistant
  • Zarządzanie pracą pomp podwójnych zintegrowane (pompy podwójne są okablowane), przy stosowaniu 2 pomp pojedynczych jako jednostki pompy podwójnej, połączenie przez Wilo Net
  • Możliwość rozpoznania przerwania przewoduw przypadku sygnału analogowego (w połączeniu z 2 – 10 V lub 4 – 20 mA)
  • Zapis czasu dla błędów / ostrzeżeń i historycznych danych eksploatacyjnych
  • Stała rejestracja danych eksploatacyjnych
  • Dostępne w wersji standardowej otwory do odprowadzania kondensatu w korpusie silnika (zamknięte w momencie dostawy)
  • Zawór odpowietrzający na latarni

Zakres dostawy:

  • Pompa
  • Moduł BT Wilo-Smart Connect
  • Dławiki przewodu z wkładami uszczelniającymi
  • Instrukcja montażu (wersja skrócona) i deklaracja zgodności

Wyposażenie dodatkowe należy zamawiać oddzielnie:

3 konsole z materiałem do mocowania do ustawienia na fundamencie

  • Kołnierze zaślepiające do korpusu pompy podwójnej
  • Przyrząd montażowy do uszczelnienia mechanicznego (ze sworzniami montażowymi)
  • Do podłączenia do automatyki budynku:
    • CIF-Modul PLR
    • Moduł CIF LON
    • CIF-Modul BACnet MS/TP
    • Moduł CIF Modbus RTU
    • CIF-Modul CANopen
    • Moduł CIF Ethernet Multiprotocol (Modbus TCP, BACnet/IP)
    • Przyłącze M12 RJ45 CIF Ethernet
  • Czujnik różnicy ciśnień 2 ... 10 V
  • Czujnik różnicy ciśnień 4 ... 20 mA
  • Czujnik temperatury PT1000 AA
  • Tuleje czujników do montażu czujników temperatury w rurociągu

Dane techniczne

Materiał korpusu pompy Żeliwo
Gatunek materiału korpusu pompy Żeliwo GG 25
Materiał wirnika Żeliwo
Gatunek materiału wirnika Żeliwo GG 20
Maks. wydajność (maks. przepływ) [m³/h] 240
Maks. ciśnienie robocze [bar] 16
Podwójna pompa Tak
Zakres napięcia znamionowego [V] 400
Liczba faz 3
Częstotliwość 50/60 Hz
Prąd znamionowy [A] 6,1
Pobór mocy silnika (P1) [kW] 4,1
Moc oddawana silnika (P2) [kW] 3,7
Pobór mocy przez pompę (solpump) [W] 4100
Wskaźnik minimalnej sprawności (MEI) 0,7
Klasa izolacji wg IEC F
Prędkość obrotowa [obr/min] 1500
Temperatura otoczenia [°C] 50
Przyłącze od strony wlotowej Kołnierz
Średnica nominalna przyłącza od strony wlotowej DN 100
Klasa ciśnienia kołnierza przyłącza wlotowego PN 16
Rodzaj przyłącza wlotowego EN 1092-2
Przyłącze po stronie wylotowej Kołnierz
Średnica nominalna przyłącza od strony wylotowej DN 100
Średnica zewnętrzna przyłącza od strony wylotowej [mm] 100
Klasa ciśnienia kołnierza przyłącza wylotowego PN 16
Rodzaj przyłącza wylotowego EN 1092-2
Kształt końcówki Okrągły

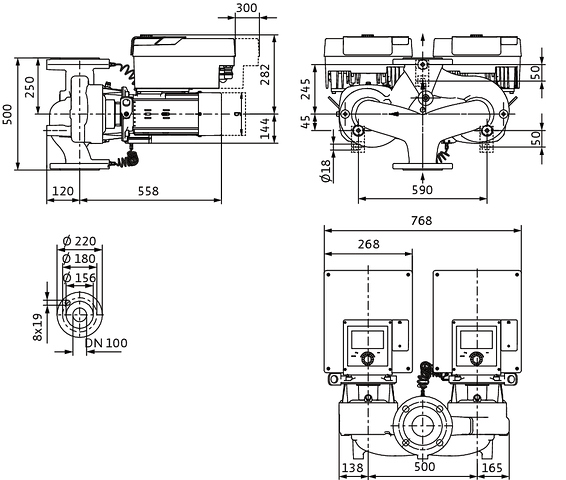

Długość wbudowania [mm] 500
Stopień ochrony (IP) IP55
Klasa efektywności energetycznej silnika IE5
