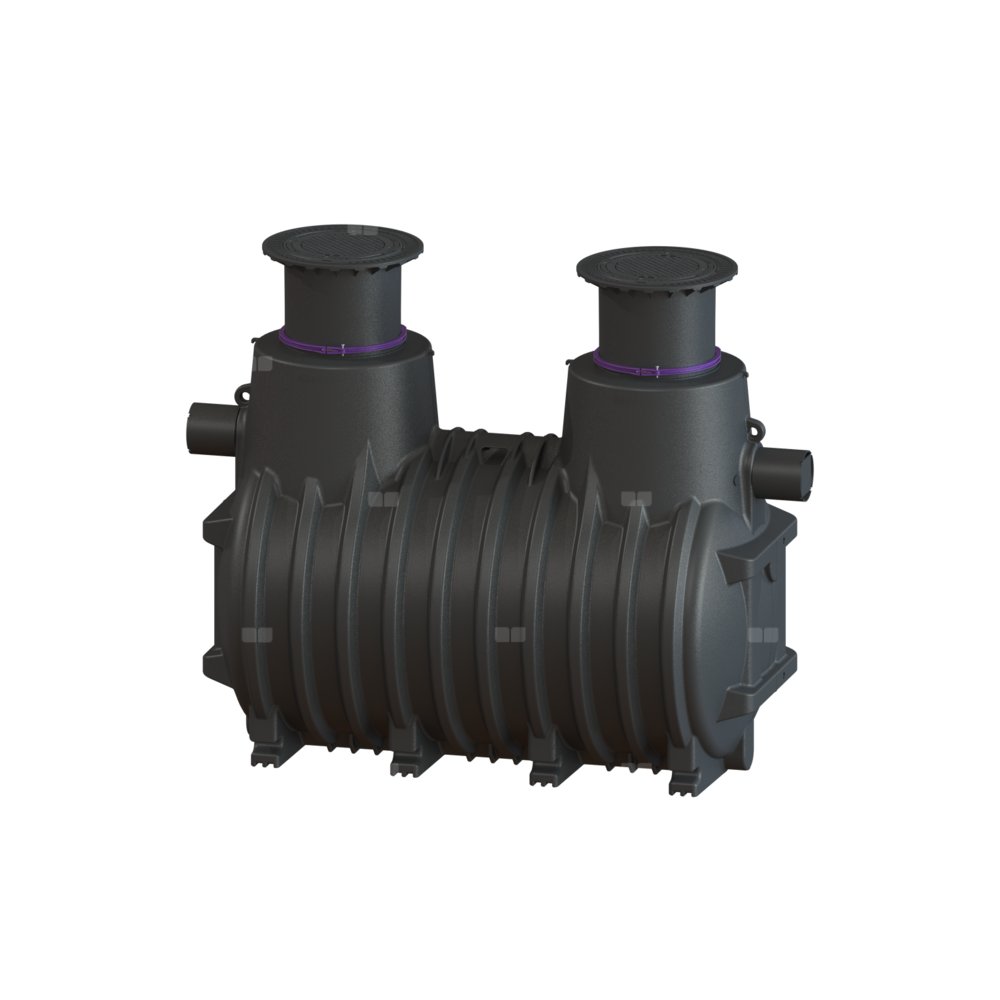

Separator substancji ropopochodnych KESSEL, NS 6, właz kl. B

Separator cieczy lekkich nadaje się do zabudowy w ziemi i jest wyposażony w wyjmowany wkład koalescencyjny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) zawiera zintegrowany osadnik i samoczynne urządzenie zamykające. Dwie wodoszczelne pokrywy chroniące przed wodą napowierzchniową umożliwiają łatwy dostęp w celu wyczyszczenia lub konserwacji. Dla klasy obciążenia D należy w miejscu instalacji zamontować płytę odciążającą. Schematy zbrojenia są dostępne w firmie KESSEL. Możliwe jest przyłączenie na miejscu budowy na dopływie i odpływie rur PE-HD wg DIN 19537, rur PVC-KG wg DIN 19534, PP lub AS do fabrycznie wykonanych króćców rurowych ze stali nierdzewnej. Przy doborze odpowiednich uszczelnień i materiałów rurowych należy przestrzegać obowiązujących norm. Gwarancja na tworzywo PE wynosi 20 lat. Sposób zabudowy: zabudowa w ziemi

Wykonanie

Rodzaj opróżniania: ręczny z wężem ssącym Wkład koalescencyjny: tak Wielkość nominalna (NS): 6 Nośność (DIN 19901): E2 Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji) Klasa separatora: System A (dawna klasa I) Spektrum zastosowań dla cieczy lekkich: od 0,85 do 0,95 g/cm3

Cechy ogólne

Materiał: PE Aprobata: Z-83.8-54

Wymiary

maks. długość: 3 460 mm Wymiary transportowe, długość: 3 110 mm Wymiary transportowe, szerokość: 1 760 mm Głębokość przykrycia ziemią T: 180 mm GPZ: 700 - 1 800 mm Nadmiar: 130 mm

Zbiornik

Wielkość nominalna dopływu (DN): 200 Wielkość nominalna dopływu (DA): 200 mm Wielkość nominalna odpływu (DN): 200 Wielkość nominalna odpływu (DA): 200 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 1 630 mm Odstęp między dnem rury odpływowej a dnem zbiornika: 1 600 mm Głębokość zabudowy: 870 - 1 250 mm Odporność na wodę gruntową od dolnej krawędzi dna: 1 810 mm Szerokość w świetle włazu (LW): 600 mm Możliwość regulacji wysokości: Nasada teleskopowa, możliwość pochylenia o 5 stopni

Cechy pokrywy

Rodzaj pokrywy: Pokrywa Materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny Klasa obciążenia: B 125 (EN 124) Długość: 648 mm Szerokość: 648 mm Wysokość: 95 mm Szczelność: wodoszczelny i odporny na przenikanie zapachów Blokada: niezaryglowany Zawartość ścieków: Całkowita pojemność: 5 800 l Zawartość osadnika: 5 000 l Ilość cieczy lekkich : 470 l

Sterowanie

Urządzenie sterownicze: nie
