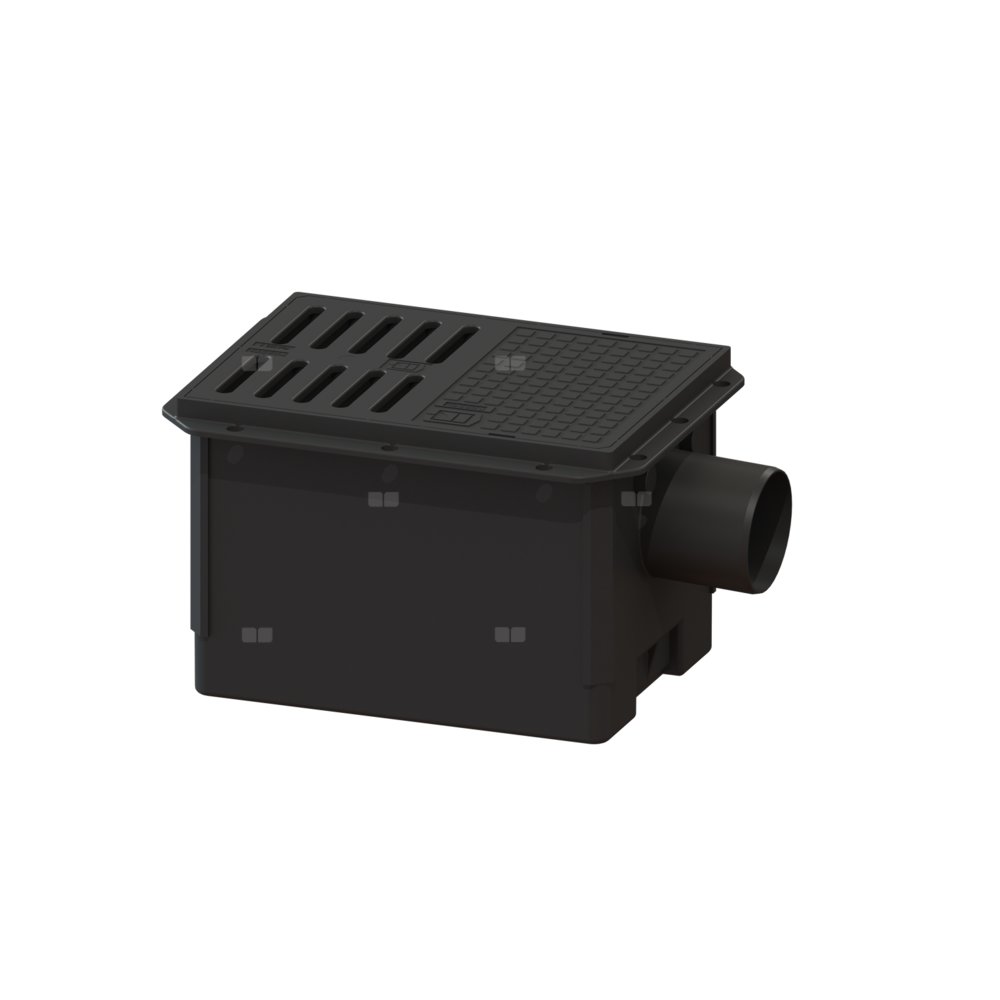

Urządzenie przeciwzalewowe Pumpfix S do instalacji podpodłogowej

Urządzenie przeciwzalewowe Pumpfix S do instalacji podpodłogowej

KESSEL Urządzenie przeciwzal. Pumpfix S, wielkość nominalna (DN) 100, ścieków Ścieki bez fekaliów, Wariant z najniższą zabudową, beton wodoszczelny, typ pokrywy pokrywa z rusztem szczelinowym, moc P1 600 kW

• Niezawodne odwadnianie w kierunku odwrotnym do kierunku przepływu zwrotnego
• Pompa do pracy ciągłej z wirnikiem z wolnym przelotem, zapewniająca najwyższe bezpieczeństwo pracy
• Urządzenie jest przystosowane do zabudowy w betonie wodoszczelnym

Urządzenie przeciwzal. Pumpfix S DN 100, najniższa zabud., kratka szczel.

Urządzenie przeciwzalewowe do ścieków bez fekaliów jest wyposażone w pompę i dwa mechaniczne zawory przeciwzalewowe, które samoczynnie zamykają się podczas przepływu zwrotnego.
W normalnym stanie woda odprowadzana jest przez naturalny spadek do kanału. Odprowadzanie ścieków do kanału w trakcie fazy przepływu zwrotnego odbywa się przez zintegrowaną pompę w kierunku odwrotnym do kierunku przepływu zwrotnego.

- wersja do najniższej zabudowy, tylko 50 mm od płaszczyzny kratki do szczytu rury odpływu
- ochrona przeciwzalewowa wg EN 13564 typ 5
- w zestawie uszczelki przepustów 2x DN 50 i 1x DN 100 do dopływów i rury osłonowej na przewody elektryczne
- pompa do pracy ciągłej z wirnikiem z wolnym przelotem – najwyższe bezpieczeństwo użytkowania
- z przełącznikiem pływakowym do monitorowania poziomu

Wersja

• Wskazówka dotycząca głębokości zabudowy: Wariant z najniższą zabudową
• Uszczelnienie na korpusie: Kołnierz do uszczelnień klejonych (odpowiedni do barier przeciwwilgociowych)
• Przepustowość (l/s) z nadpiętrzeniem 20 mm: 1,6
• Mechaniczne klapy zwrotne: 2
• Zabudowa urządzenia: beton wodoszczelny

Cechy ogólne

• Norma: EN 13564
• Wielkość nominalna (DN): 100
• Średnica zewnętrzna (DA): 110 mm
• Typ ścieków: Ścieki bez fekaliów
• Stan w momencie dostawy: gotowy do przyłączenia
• Ochrona przeciwzalewowa: Typ 5

Wymiary

• Ciężar netto: 13,7 kg
• Ciężar brutto: 15 kg
• Wybranie, Szerokość: 350 mm
• Wybranie, długość: 550 mm
• Głębokość zabudowy: 0 - 270 mm
• Długość: 510 mm
• Szerokość: 332 mm
• Wysokość: 270 mm
• Wymiar opakowania: dł.: 590 mm
• Wymiar opakowania: szer.: 390 mm
• Wymiar opakowania: wys.: 310 mm

Cechy pokrywy

• Typ pokrywy: pokrywa z rusztem szczelinowym
• Kolor pokrywy: czarny
• Pokrywy, Szerokość: 290 mm
• Pokrywy, Długość: 396 mm
• Funkcja wpustu: tak
• Klasa obciążenia: A 15 (EN 124)
• Szerokość ramy: 290 mm
• Długość ramy: 396 mm
• Kształt nasady: Kwadratowa

Przenośnik

• Pompa: GTF 500
• Liczba pomp: 1
• Ciężar, pompa: 6 kg
• Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa
• Prąd znamionowy: 2,7 A
• Długość przewodu sieciowego pompy: 5 m
• Klasa ochrony: I
• Klasa izolacji: F
• Współczynnik mocy Cos phi: 0,91
• Stopień ochrony pompy: IP 68
• Nadzór temperatury: zintegrowany
• Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
• Maks. wys. podnoszenia: 8 m
• Prędkość obrotowa: 2800 U/min
• Pobór mocy P1: 600 kW
• Pobór mocy P2: 360 kW
• Tryb roboczy: S1
• Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
• Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm²
• Typ wirnika: Wolny przelot

Sterowanie

• Częstotliwość sieciowa: 50 Hz
• Napięcie robocze: 230 V
• Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa
• Prąd znamionowy: 2,7 A
