MODUŁ TECHNICZNY MONO ECOLIFT XL POMPA 400V SPF1500-S3 z automatyczną klapą zwrotną do ścieków czarnych do swob. ustawienia lub połączenia ze studz.

MODUŁ TECHNICZNY MONO ECOLIFT XL POMPA 400V SPF1500-S3 z automatyczną klapą zwrotną do ścieków czarnych do swob. ustawienia lub połączenia ze studz.

KESSEL Przepompownia przeciw. Ecolift XL, ścieków Ścieki zawierające fekalia i bez fekaliów, ustawienie swobodne, Pojedyncza jednostka, z pompą zatapialną SPF 1500, czujnik alarmu z Sonda optyczna, sterownik Comfort Plus z redundancją, Wariant z pogłębioną zabudową

• Usuwanie ścieków bez przerywania pracy nawet podczas awarii zasilania, o ile nie występuje cofka
• rzadka praca pompy
• minimalny hałas

Przepompownia przeciw. Ecolift XL Mono, 2 klapy silnik, SPF 1500-S3

Przepompownia przeciwzalewowa do ścieków zawierających fekalia i bez fekaliów jest wyposażona w pompę zatapialną, dwa systemy zamykania za pomocą silnika oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. W normalnym stanie przekrój rury jest otwarty i woda odprowadzana jest przez naturalny spadek do kanału. Przepływ zwrotny zostaje rozpoznany przez sondę optyczną, systemy zamykania zostają automatycznie zamknięte i swobodny przepływ do kanału nie jest już możliwy. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez przewód tłoczny, który transportuje ścieki do kanału. Przewód tłoczny należy wykonać w formie spawanej rury PE, która w przypadku pompy SPF 4500, będzie dodatkowo doprowadzona do studzienki wyrównującej ciśnienie. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dodatkowe sterownik gwarantuje dodatkowe bezpieczeństwo. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt.

Wersja

• Wskazówka dotycząca głębokości zabudowy: Wariant z pogłębioną zabudową
• Typ urządzenia: Pojedyncza jednostka
• Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego
• Uszczelka do przeprowadzenia przewodu rurowego (DN): 100
• Uszczelka przelotowa do przewodu wentylacyjnego (DN): 70
• Sterowanie pompą: sterownik
• Zawór zwrotny: zintegrowany
• Przewód tłoczny: poziomy
• Klapy zwrotne napędzane silnikiem: 2

Cechy ogólne

• Kolor: czarny
• Norma: ÖNORM B 2501
• Typ ścieków: Ścieki zawierające fekalia i bez fekaliów
• Sposób zabudowy: ustawienie swobodne
• Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)
• Ochrona przeciwzalewowa: Typ 6
• Aprobata: Z-53.2-493

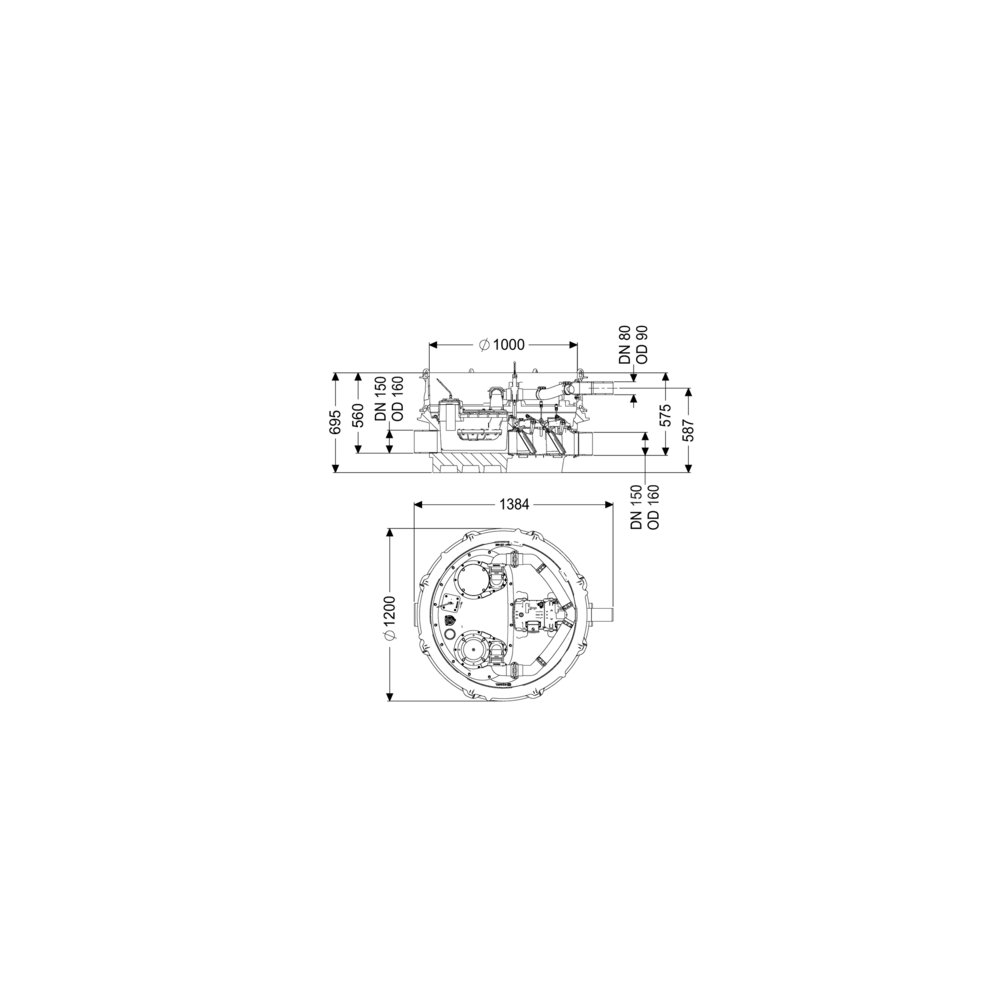

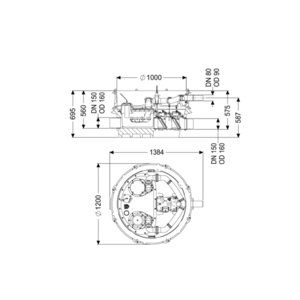

Wymiary

• Ciężar netto: 113,94 kg
• Ciężar brutto: 136,26 kg
• Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm
• Spadek: 15 mm
• Długość: 1384 mm
• Szerokość: 1200 mm
• Wysokość: 695 mm
• Wymiar opakowania: dł.: 2000 mm
• Wymiar opakowania: szer.: 1300 mm
• Wymiar opakowania: wys.: 950 mm

Zbiornik/korpus

• Ciśnienie nominalne (PN): 10
• Przewód tłoczny (DN): 80
• Przewód tłoczny (DA): 90 mm
• Koryto: Kineta przelotowa
• Przyłącze odpowietrzające (DN): 70
• Odstęp między dnem rury odpływowej a dnem zbiornika: 120 mm
• Odstęp między dnem rury dopływowej a dnem zbiornika: 135 mm
• Liczba odpływów: 1
• Wielkość nominalna odpływu (DN): 150 mm
• Wielkość nominalna dopływu (DN): 150 mm
• Liczba dopływów: 1
• Szerokość w świetle zbiornika urządzenia (LW): 1000 mm
• Pojemność użytkowa: 20 l
• Pojemność zbiornika: 65 l

Przenośnik

• Pompa: SPF 1500
• Liczba pomp: 1
• Ciężar, pompa: 24 kg
• Typ przyłącza: Przyłącze bezpośrednie
• Prąd znamionowy: 2,7 A
• Długość przewodu sieciowego pompy: 10 m
• Klasa ochrony: I
• Klasa izolacji: F
• Współczynnik mocy Cos phi: 0,77
• Stopień ochrony pompy: IP 68 (3 m / 48 h)
• Nadzór temperatury: zintegrowany
• Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
• Maks. wydajność tłoczenia: 28 m³/h
• Maks. wys. podnoszenia: 7,5 m
• Prędkość obrotowa: 1415 U/min
• Pobór mocy P1: 1,4 kW
• Pobór mocy P2: 1,1 kW
• Tryb roboczy: S3 - 50%
• Wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 16 A
• Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm²
• Typ wirnika: Wolny przelot
• Wolny przelot: 40 mm

Sterowanie

• Sterownik: Comfort Plus z redundancją
• Włącznik ochrony silnika: tak
• Pobór mocy w stanie czuwania: 5 W
• Czujnik alarmowy: Sonda optyczna
• Instrument do rozpoznania poziomu: Rura zanurzeniowa
• Typ pomiaru poziomu: pneumatyczny
• Stopień ochrony sterowniku: IP 54
• Napięcie robocze: 400 V
• Typ przyłącza: Przyłącze bezpośrednie
• Kontakt bezpotencjałowy: tak
• Złącze GSM: tak
• Złącze USB: tak
• Funkcja dziennika zdarzeń: tak
• Wyświetlacz wielowierszowy: tak
• Podtrzymywanie bateryjne: tak
• System samodiagnozy (SDS): tak
• Prąd znamionowy: 2,7 A
