Zawór zwrotny z pompą Pumpfix F bez króćca dopływowego, dopływ/odpływ DN 200, hydraulicznie odpowiada DN 150

Zawór zwrotny z pompą Pumpfix F bez króćca dopływowego, dopływ/odpływ DN 200, hydraulicznie odpowiada DN 150

KESSEL Urządzenie przeciwzal. Pumpfix F, ścieki fekalne, z pompą zatapialną SPZ 1000, typ pokrywy pokrywa ochronna, zamknięcie Zamknięcie zatrzaskowe, rozpoznawania poziomu Sonda optyczna

• Urządzenie przeciwzalewowe: wykorzystuje naturalny spadek do kanału, pompa pracuje tylko podczas przepływu zwrotnego
• Elastyczna zabudowa, dostępne różne pokrywy z funkcją wpustu przy zabudowie w płycie podłogowej
• Cicha praca i oszczędność energii

Urządzenie przeciwzal. Pumpfix F bez króćca, swobodny

Urządzenie przeciwzalewowe klasy premium do ścieków zawierających fekalia i bez fekaliów jest wyposażone w pompę i system zamykania za pomocą silnika. W normalnym stanie przekrój rury jest otwarty. W przypadku przepływu zwrotnego system zamykania za pomocą silnika zostaje automatycznie zamknięty. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez pompę ze zintegrowanym mechanizmem rozdrabniającym. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach.

Wersja

• Zamknięcie awaryjne: tak
• Sterowanie pompą: sterownik
• Stopień ochrony sondy: IP 68 (3 m / 48 h)
• Klapy zwrotne napędzane silnikiem: 1

Cechy ogólne

• Kolor: czarny
• Typ ścieków: Ścieki zawierające fekalia
• Sposób zabudowy: swobodny przewód kanalizacyjny
• Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)
• Aprobata: Z-53.2-388
• Typ silnika: KSM 140
• Stopień ochrony silnika: IP 68 (3 m / 48 h)

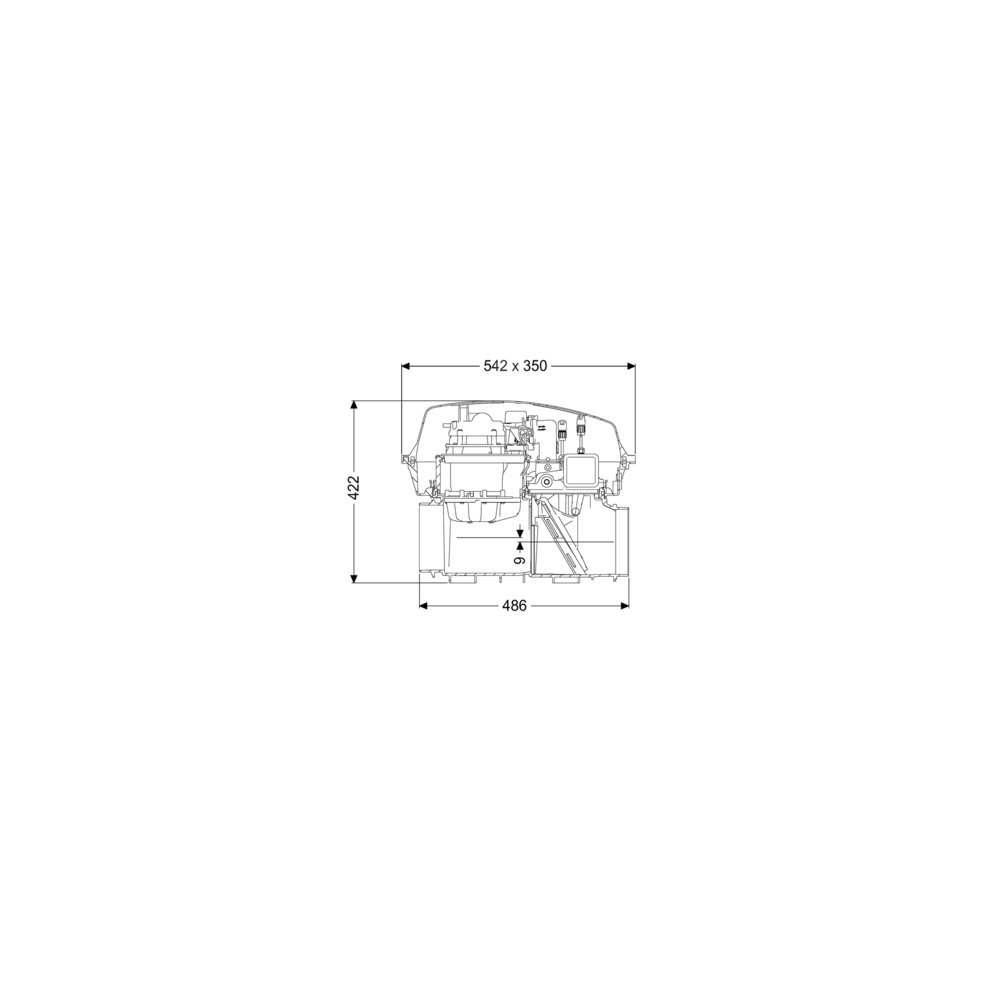

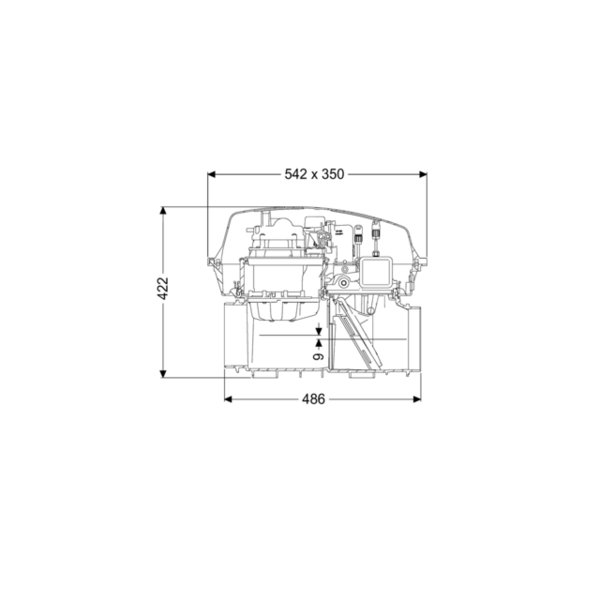

Wymiary

• Ciężar netto: 20,5 kg
• Ciężar brutto: 22 kg
• Spadek: 9 mm
• Głębokość zabudowy: 500 - 640 mm
• Długość: 542 mm
• Szerokość: 350 mm
• Wysokość: 422 mm
• Wymiar opakowania: dł.: 785 mm
• Wymiar opakowania: szer.: 385 mm
• Wymiar opakowania: wys.: 465 mm

Zbiornik/korpus

• Wariant króćca: Opcjonalnie

Cechy pokrywy

• Typ pokrywy: pokrywa ochronna
• Materiał pokrywy: Tworzywo sztuczne
• Kolor pokrywy: przezroczysty
• Pokrywy, Szerokość: 350 mm
• Pokrywy, Wysokość: 165 mm
• Pokrywy, Długość: 542 mm
• Blokada: Zamknięcie zatrzaskowe

Przenośnik

• Pompa: SPZ 1000
• Liczba pomp: 1
• Ciężar, pompa: 10 kg
• Typ przyłącza: Wtyczka kodowana
• Prąd znamionowy: 5,2 A
• Długość przewodu sieciowego pompy: 5 m
• Klasa ochrony: I
• Klasa izolacji: F
• Współczynnik mocy Cos phi: 0,97
• Stopień ochrony pompy: IP 68 (3 m / 48 h)
• Nadzór temperatury: zintegrowany
• Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
• Maks. wydajność tłoczenia: 11,5 m³/h
• Maks. wys. podnoszenia: 10 m
• Prędkość obrotowa: 2800 U/min
• Pobór mocy P1: 1,2 kW
• Pobór mocy P2: 0,69 kW
• Tryb roboczy: S3 - 50%
• Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
• Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm²
• Typ wirnika: Mechanizm rozdrabniający
• Typ przewodu przyłączeniowego silnika: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm²
• Typ przewodu przyłączeniowego sondy: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm²

Sterowanie

• Sterownik: Comfort
• Czujnik alarmowy: Sonda optyczna
• Instrument do rozpoznania poziomu: Sonda optyczna
• Typ pomiaru poziomu: optyczny
• Stopień ochrony sterowniku: IP 54
• Napięcie robocze: 230 V
• Typ przyłącza: Wtyczka kodowana
• Długość przewodu sieciowego sterownik: 1,4 m
• Kontakt bezpotencjałowy: opcjonalny
• Złącze GSM: tak
• Złącze USB: tak
• Funkcja dziennika zdarzeń: tak
• Wyświetlacz wielowierszowy: tak
• Podtrzymywanie bateryjne: tak
• System samodiagnozy (SDS): tak
• Prąd znamionowy: 5,2 A
